分体拼接式齿轮箱防护外壳结构设计

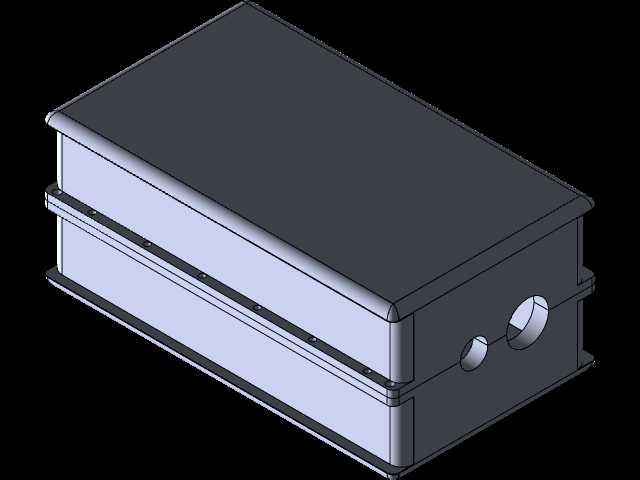

　　这款齿轮箱外壳采用三段式分层拼接结构，主要应用于中小功率传动系统的齿轮副防护场景，常见于轻工输送设备、小型自动化生产线、非标专机的动力传输单元，承担容纳齿轮啮合空间、隔绝外界粉尘碎屑侵入、储存润滑介质、支撑轴系安装定位的核心作用。从结构设计逻辑来看，外壳采用上下分层加中间隔层的三段式布局，区别于传统整体式铸造箱体，这种拼接式结构无需开模制作砂型，可直接通过板材折弯、焊接、机加工序完成制作，小批量试制阶段的加工周期更短，后期维护拆解时无需完全拆卸端盖与轴系，仅需拆开对应层的连接螺栓即可检查内部齿轮啮合状态，大幅降低现场运维的工作量。外壳侧壁预留的两个不同直径的轴伸孔，分别对应输入轴与输出轴的安装位置，孔位边缘做了加厚翻边处理，

　　既可以提升孔位的结构强度，避免安装轴承时出现孔口变形，也能为油封安装提供足够的配合长度，防止润滑脂从轴接位置渗漏。箱体的拼接法兰边采用外翻式设计，法兰面预留均匀分布的螺栓连接孔，安装时可在法兰面之间加装密封垫片，通过螺栓预紧力实现箱体结合面的静密封，避免运行过程中润滑油泄漏。从安装边界来看，箱体整体为规则长方体结构，底部平面可直接作为安装基准面，无需额外制作安装底座，可直接固定在设备的安装机架上，外部轮廓无突出的冗余结构，在设备内部布局时能够有效节省安装空间，适配紧凑布局的非标设备设计需求。外壳的边角位置做了小圆弧过渡处理，既可以避免板材折弯时出现应力集中导致的开裂问题，也能减少安装调试过程中尖锐边角对操作人员的划伤风险。

　　在实际选型应用中，这类拼接式齿轮箱外壳可根据内部齿轮组的排布灵活调整各层的高度尺寸，无需重新制作整体模具，适配不同传动比的齿轮组安装需求，相比传统铸造箱体，在小批量定制化的传动场景中具备更高的设计灵活性，同时板材焊接结构的外壳重量更轻，对于对设备自重有要求的移动类小型设备也有较好的适配性。箱体的顶部盖板为整面平板结构，可根据需求加装透气塞、油位观察窗等附件，方便日常运维过程中检查润滑油液位，及时补充润滑介质，保证内部齿轮与轴承的运行寿命。
