电机配套刚性联轴器结构设计方案

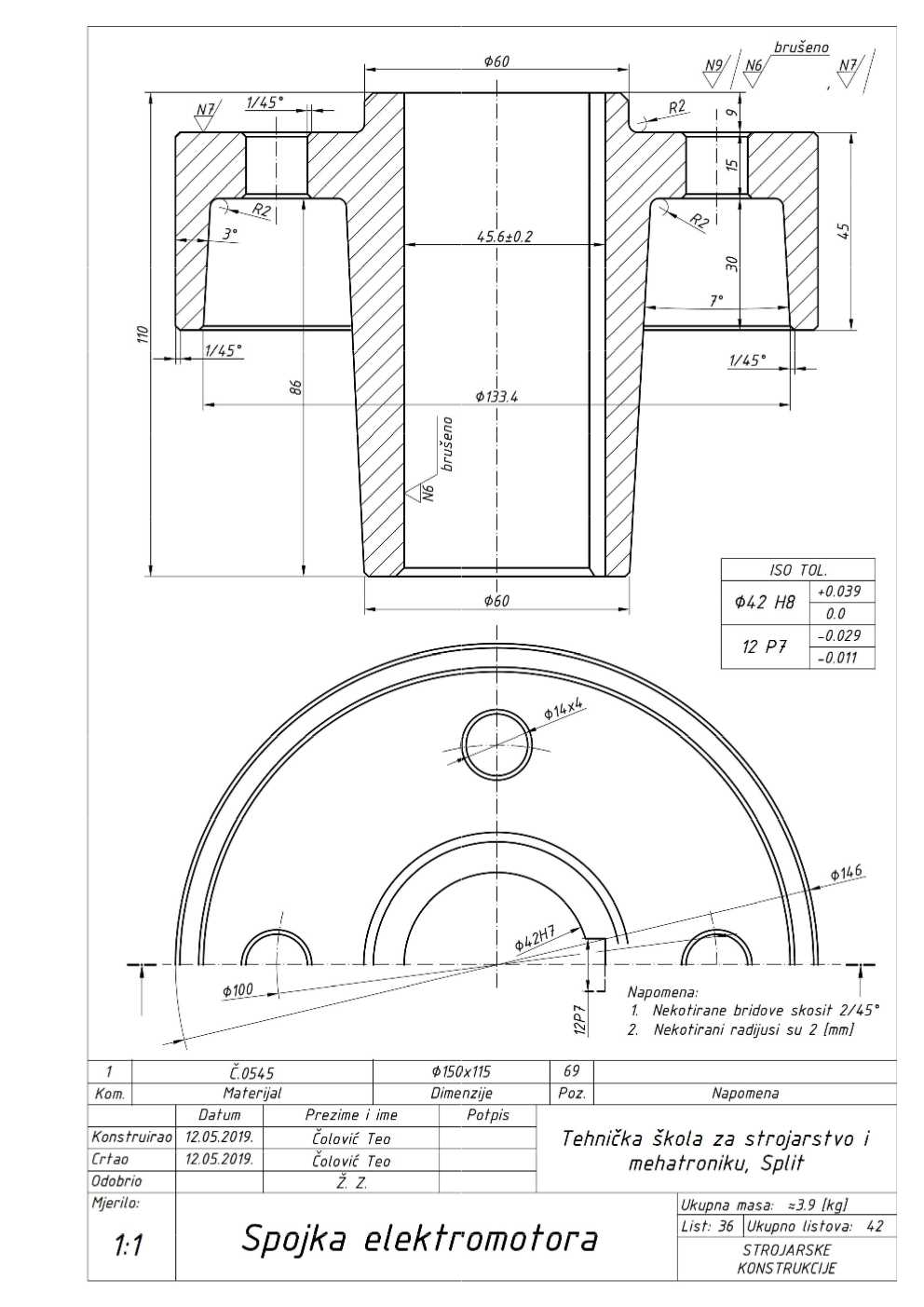

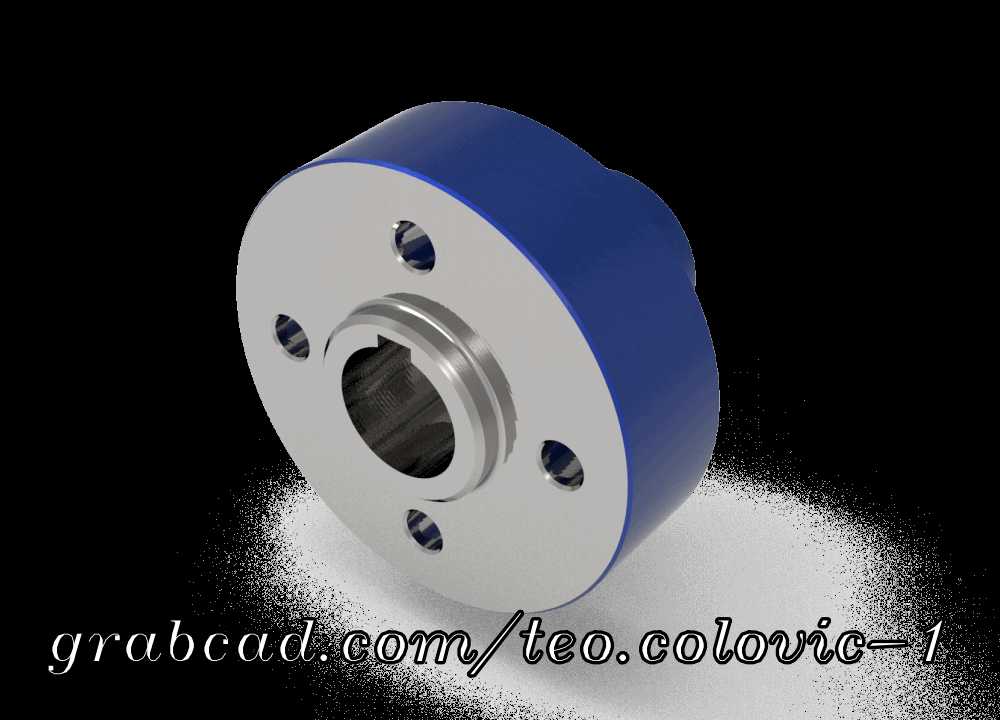

　　这类刚性联轴器主要应用在电机与四向变速箱的动力传输链路中，作为动力输入端的刚性连接部件，承担着将电机输出扭矩无间隙传递至变速箱输入轴的核心作用，相比弹性联轴器，刚性连接的形式不存在弹性形变带来的传动滞后，能够保证动力传输的同步精度，适合对传动相位准确性要求较高的变速箱传动场景。从结构设计来看，该联轴器采用法兰式一体结构，中间为锥形过渡的空腔设计，两端分别设置与电机输出轴、变速箱输入轴配合的轴孔，轴孔端面加工有定位止口，能够保证安装时的同轴度公差要求，法兰端面上预留的螺栓孔用于实现与两端设备的刚性锁紧，避免传动过程中出现轴向窜动。从图纸标注的尺寸边界来看，该联轴器最大外圆直径为156mm，总长度方向的安装尺寸为95mm，

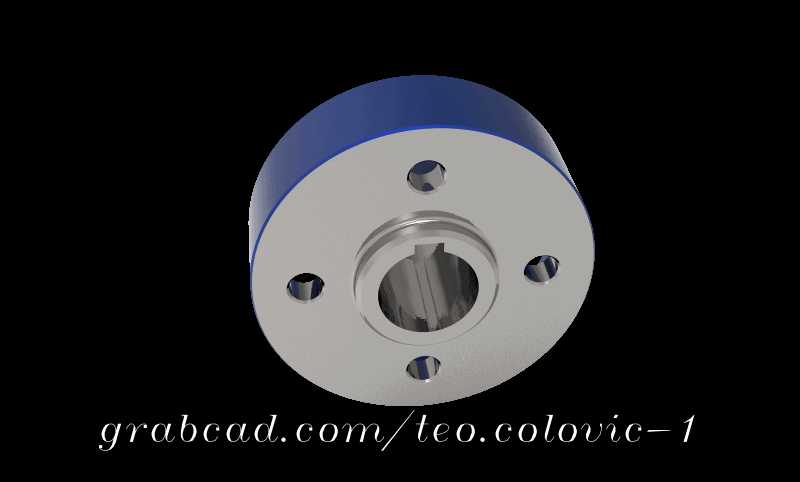

　　两端轴孔分别适配对应直径的电机轴与变速箱输入轴，轴孔内部加工有键槽，通过平键实现周向固定，传递额定工况下的工作扭矩，法兰端面的粗糙度要求满足结合面的紧密贴合需求，过渡圆角的设计能够降低应力集中系数，提升部件在交变载荷下的疲劳强度。设计过程中优先考虑了安装便捷性，联轴器的锥形过渡结构既能够减轻整体自重，又可以保证足够的扭转刚度，避免大扭矩传输下出现扭转变形，所有加工面的公差标注都匹配常规机加工的工艺精度要求，不需要特殊的加工设备即可完成生产制造。在实际选型应用时，需要核对两端连接轴的轴径、键槽尺寸与该联轴器的配合尺寸是否匹配，同时确认安装空间的轴向、径向尺寸是否满足该联轴器的外形边界要求，安装时需要保证两端轴的同轴度误差在允许范围内，

　　避免刚性连接下因同轴度偏差带来的附加载荷，加剧轴承与轴的磨损。这类刚性联轴器不具备补偿径向、角向与轴向偏差的能力，因此对安装时的对中精度要求较高，适合安装基础刚性好、两轴对中精度能够得到保证的传动场景，在长期运行过程中不需要额外的维护保养，仅需定期检查连接螺栓的锁紧状态即可，相比带缓冲元件的联轴器，结构更简单，可靠性更高，能够适应长时间连续运转的工作工况。
