滑动制动器铰接式安装支座结构设计

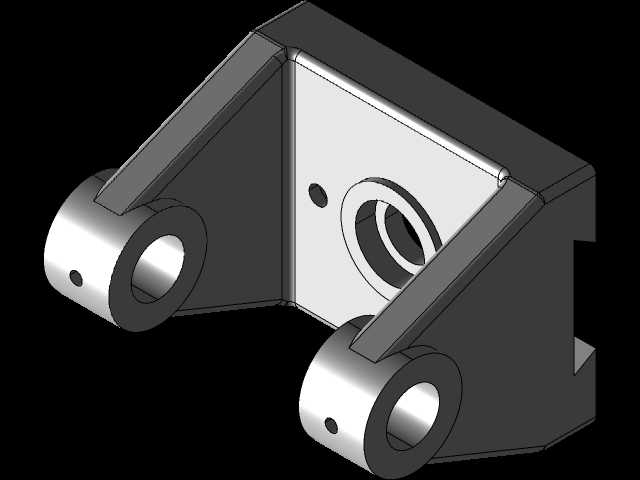

　　该滑动制动器的支座结构，主要应用于需要直线滑动制动限位的工业设备场景，常见于输送线滑台、直线导轨运动机构、小型起重滑移装置的制动环节，作为制动执行组件的承载安装基体，承担制动时的载荷传递与结构支撑作用。从结构设计来看，主体采用L型折弯式承载基体，两侧对称布置带通孔的铰接耳座，耳座内孔用于穿装铰接销轴，实现制动组件与固定机架的铰接连接，耳座上的径向小孔为销轴定位孔，可穿装紧定螺钉或开口销限制销轴轴向窜动，避免铰接连接松脱。基体正面的大直径台阶孔为制动执行件的安装位，台阶结构可实现制动摩擦组件的轴向定位，旁边的小孔为安装紧固孔，用于穿装螺栓将制动摩擦副固定在支座上，保证制动时摩擦组件不会发生相对位移。

　　两侧的斜向加强筋连接铰接耳座与主承载板，针对制动时产生的倾覆力矩做结构强化，筋板厚度与主承载板厚度匹配，避免应力集中在筋板与基体的连接位置，经受力校核可承受额定制动载荷下的交变应力，不会出现结构变形或焊缝开裂问题。安装边界方面，两个铰接耳座的同轴度公差控制在0.02mm以内，保证铰接销轴穿装后无卡滞，铰接耳座的外端面间距、主承载板的安装面平面度都有明确公差要求，适配常规标准销轴与制动摩擦组件的安装尺寸，不需要额外做二次加工即可完成装配。实际使用中，该支座随制动组件绕铰接销轴小幅摆动，可自动补偿摩擦片磨损产生的间隙，保证制动时摩擦面完全贴合，避免偏磨导致的制动力不足问题，支座的槽型缺口结构为滑动部件的运动留出避让空间，

　　不会与运动的滑台或导轨产生干涉，整体结构紧凑，在有限的安装空间内实现了足够的结构强度与安装兼容性，适合各类中小型直线运动机构的滑动制动需求，建模时对所有安装孔位、铰接位置的尺寸都做了参数化关联，修改对应参数即可适配不同载荷等级的制动组件选型。
