可移动原木削片输送一体设备结构

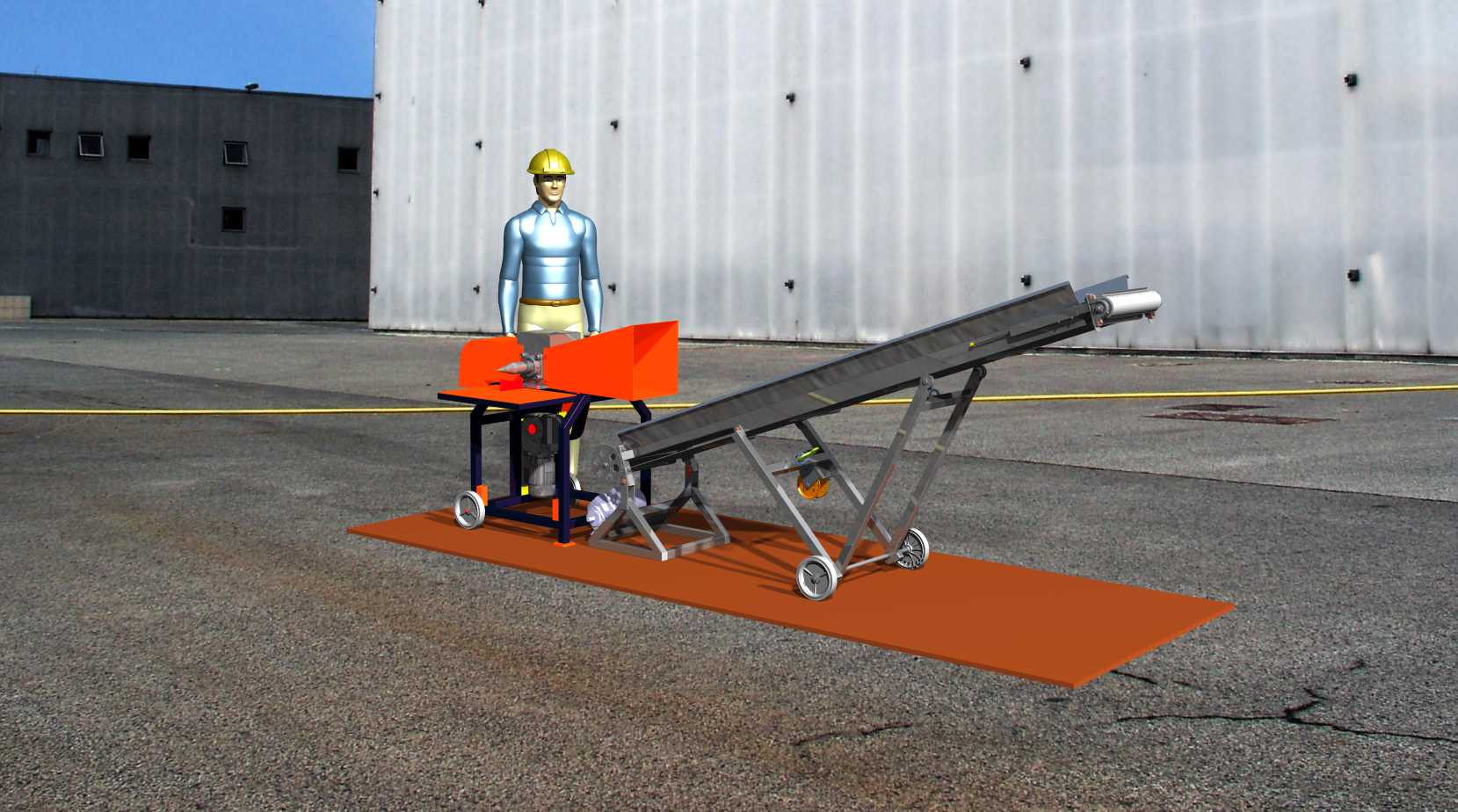

　　这款设备整合了原木削片、料木分离与倾斜输送功能，主要面向林间伐区作业、小型木材加工点的零散木料处理场景，解决传统固定削片设备转场困难、短距离木料转运依赖额外人力或装载设备的痛点。设备整体采用分体铰接式结构，进料削片单元与倾斜输送单元通过快锁铰接架连接，底部统一安装带刹车的万向脚轮与定向承重轮，单人即可推动完成作业点位转移，无需额外吊装设备适配复杂林间地形。进料端设置双侧弧形挡料板，可引导原木顺着削片辊进料方向滑入切削腔，避免木料蹦溅伤人，挡料板高度与开口宽度经过反复校核，适配直径100-300mm的枝桠材、小径原木进料需求，无需额外预处理即可直接上料。切削腔内部的刀盘与原木分离筛网采用模块化安装设计，

　　筛网孔径可根据出料木片的规格需求快速更换，分离出的合格木片直接落入下方输送皮带的接料段，未被充分切削的大块木料会被挡在切削腔内继续加工，避免不合格料块进入输送环节卡滞皮带。倾斜输送段的倾角可通过两侧的手动调节撑杆在15°-35°范围内调整，适配不同高度的接料车厢、储料仓进料口高度，输送架采用轻量化方管焊接结构，皮带表面加装横向防滑挡条，避免木片在倾斜输送过程中下滑回落，输送段末端设置防落料导槽，可精准将木片导入接料容器内，减少物料撒漏。设备的动力单元集成在削片单元的机架下方，整体重心控制在脚轮支撑面的中心区域，移动过程中不会出现侧倾风险，机架底部预留了叉车孔位，长距离转场时可直接通过叉车整体搬运。安装边界方面，设备完全展开作业时，

　　整体长度约3.2m，宽度约1.1m，最大输送高度约2.2m，最小作业转弯半径仅1.8m，可在林间狭窄作业道、小型加工车间的有限空间内灵活布置，无需提前浇筑固定安装基础，停稳后锁死脚轮即可开机作业。输送皮带的张紧机构设置在输送架尾端，无需拆解护罩即可快速调整皮带张紧度，日常维护时可直接掀开削片腔的侧置检修盖更换刀片、清理筛网堵塞物，大幅降低现场运维的操作难度。
