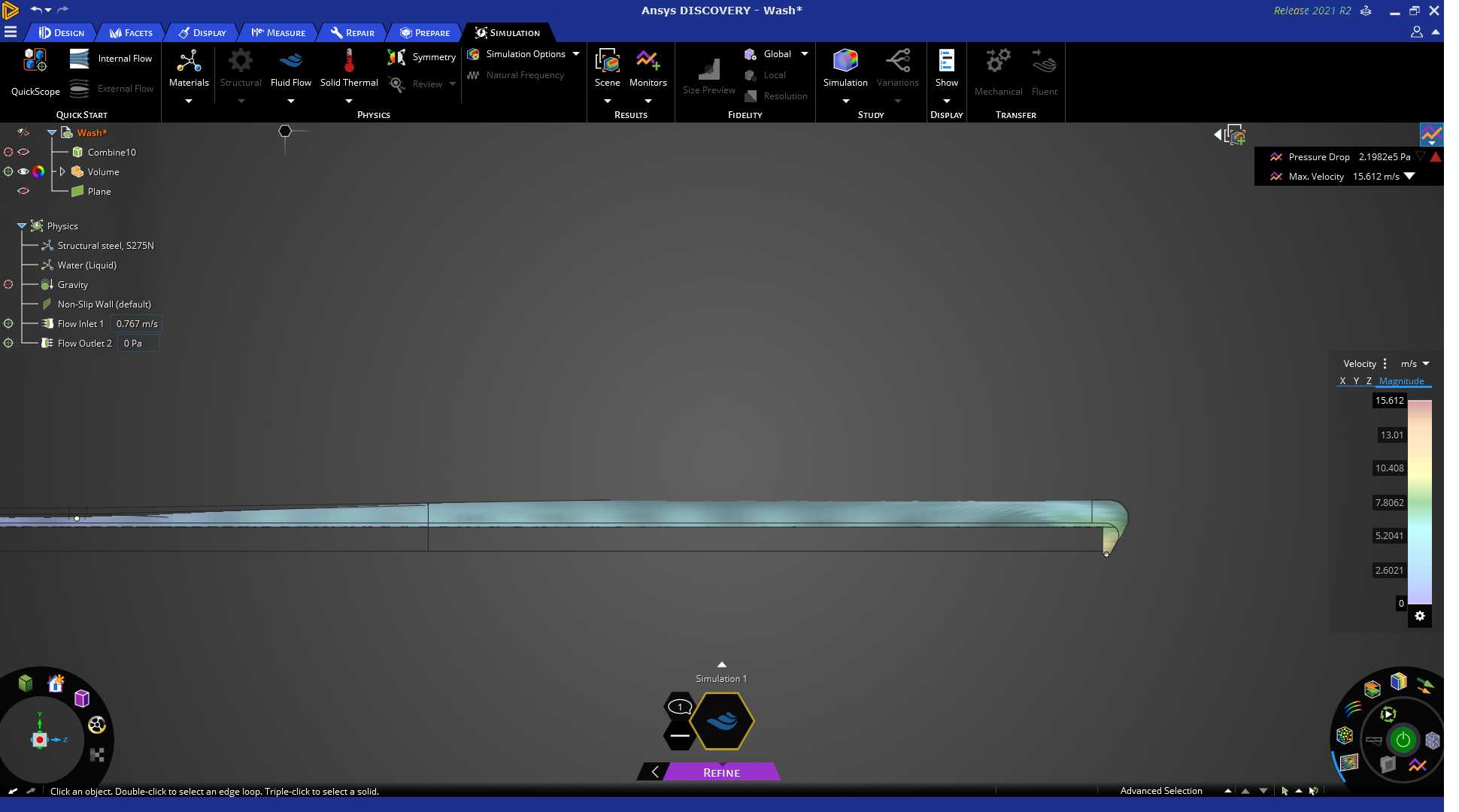

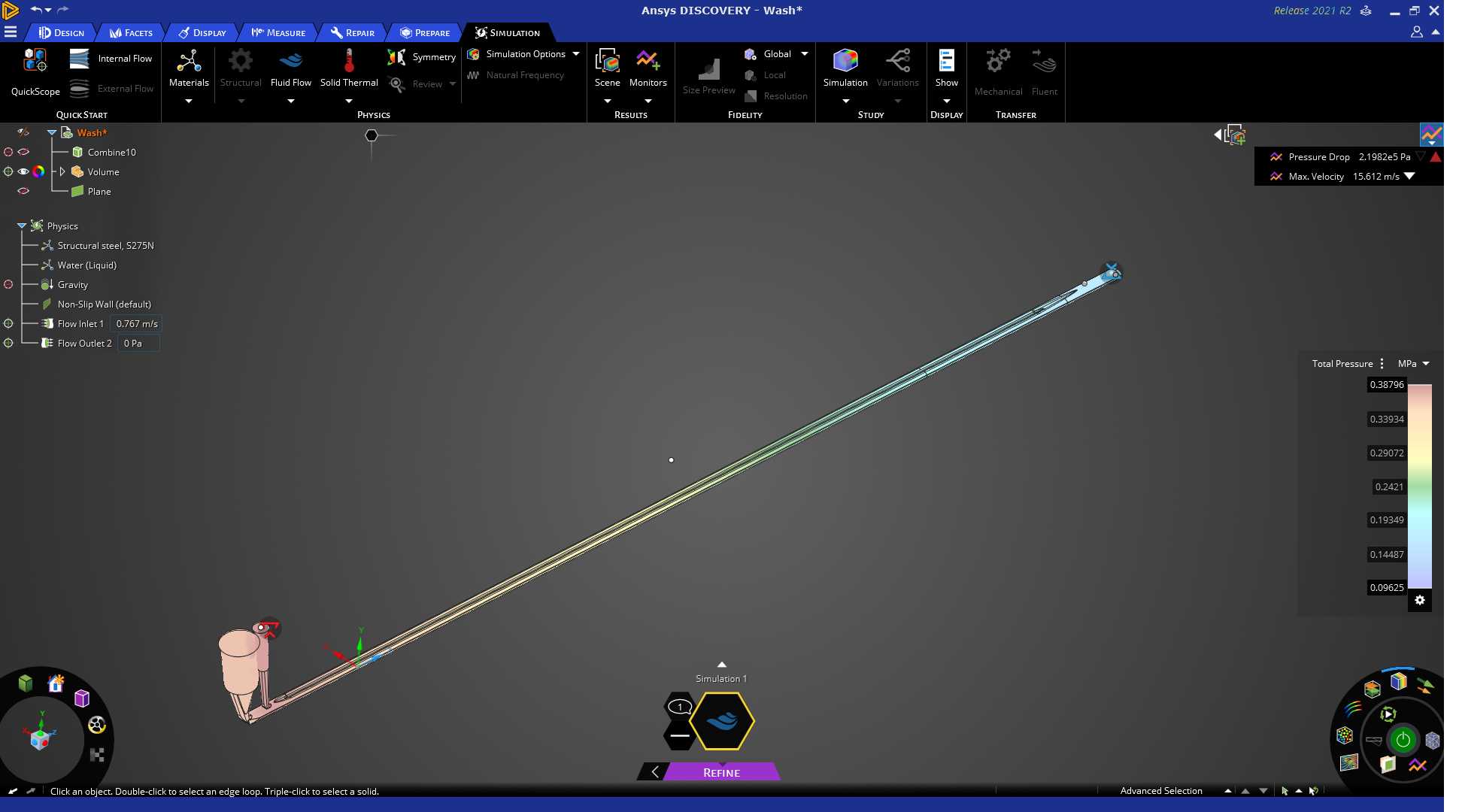

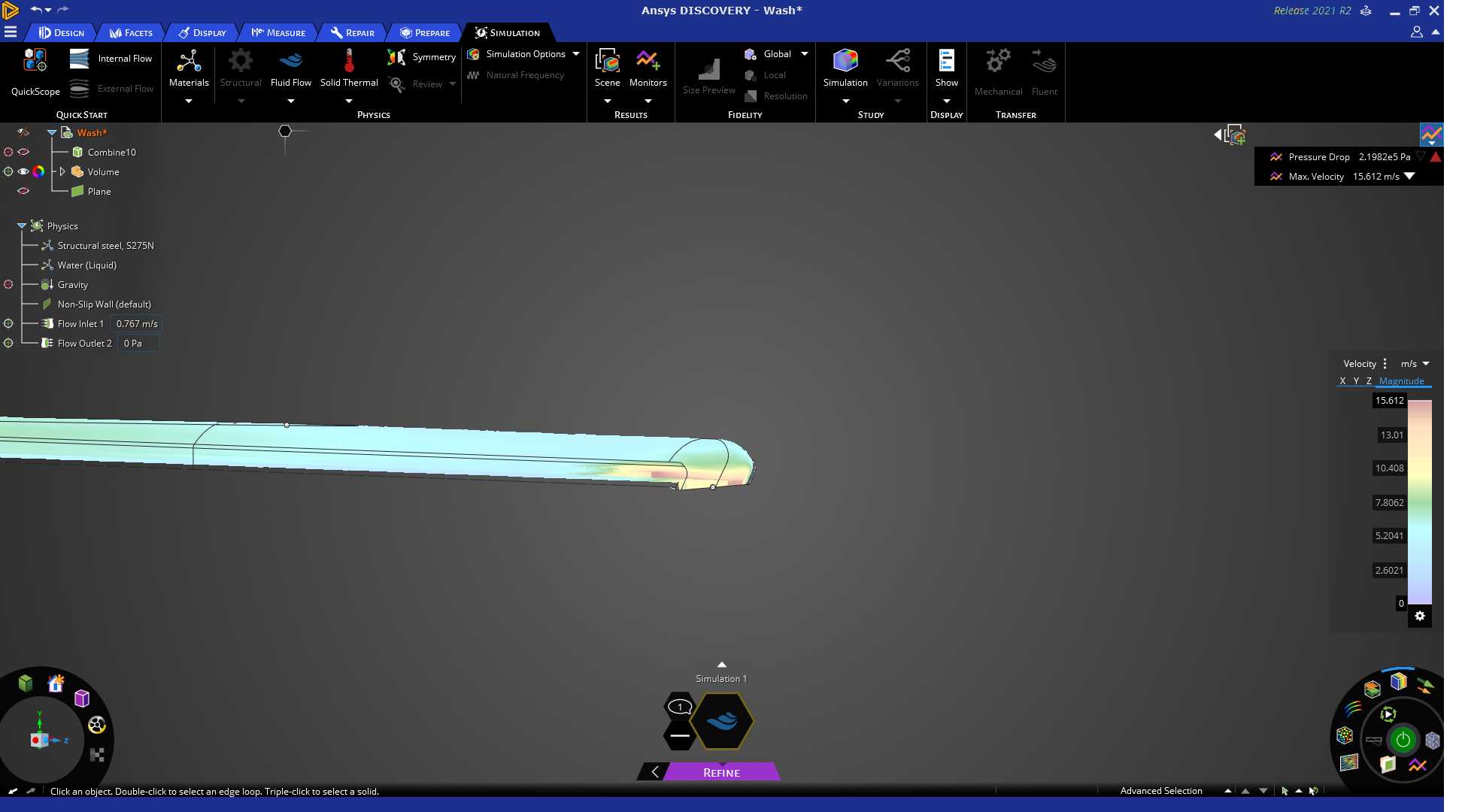

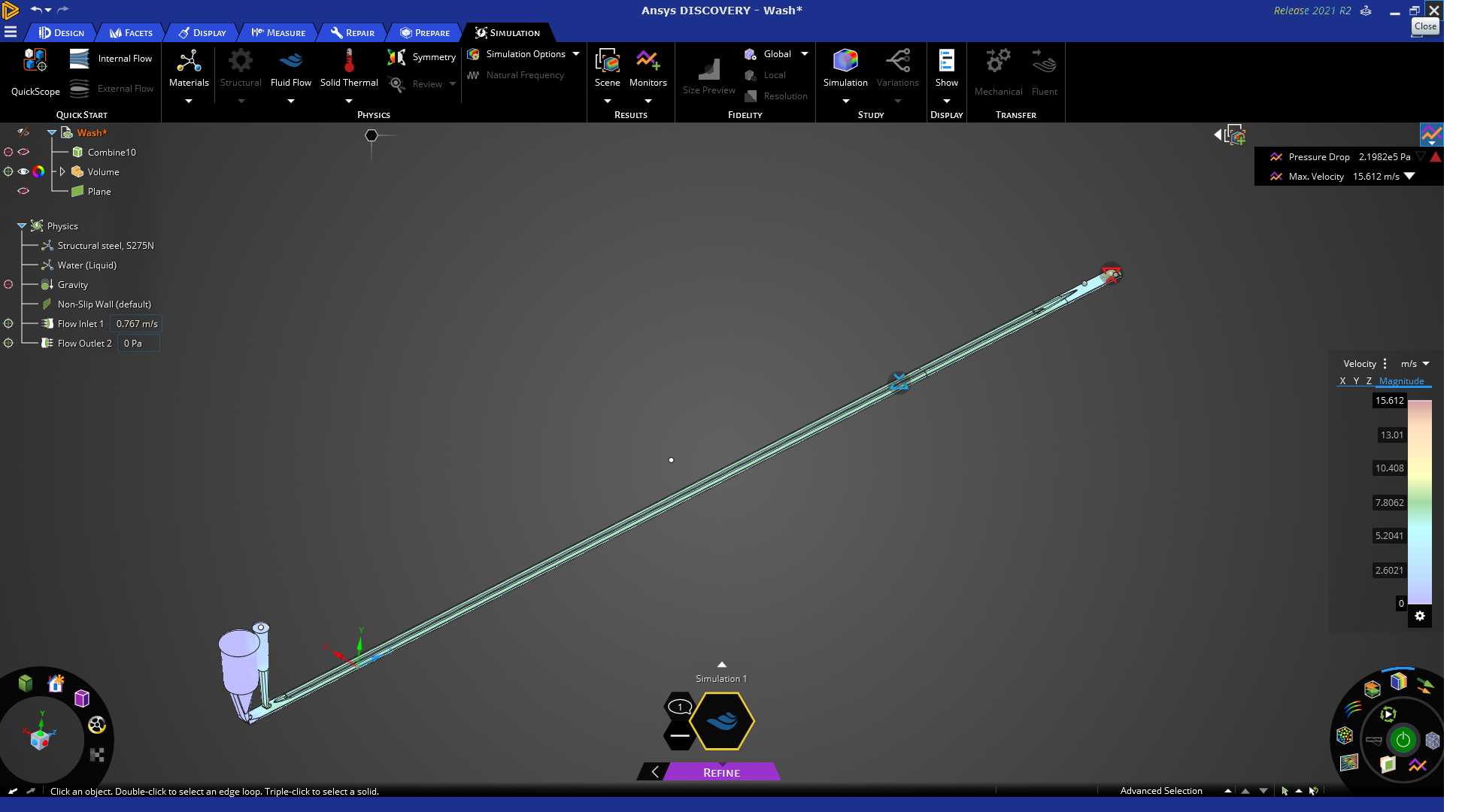

这套几何结构主要面向管路内流场的仿真验证场景,在流体输送系统的前期设计阶段,可直接导入求解器完成流道域的网格划分与边界条件设置,无需额外对几何进行封闭性修复。从结构形态来看,主体为等径直长管路,入口端衔接渐变扩径的缓冲腔体,腔体侧壁设置切向接入的进流接口,出口端做了微小的收束处理,能够模拟实际工程中管路出口接入下游设备前的流态变化。设计过程中优先保证了流道壁面的连续性,所有转角位置均做了微小圆角过渡,避免仿真计算时出现局部网格畸变导致的求解发散问题,同时也贴合实际加工中管路焊接、拼接的工艺特性,不会出现纯理论几何的尖锐棱边结构。安装边界层面,整个流道结构的轴向长度与管径比值参考了实际工业输送管路的长径比规范,

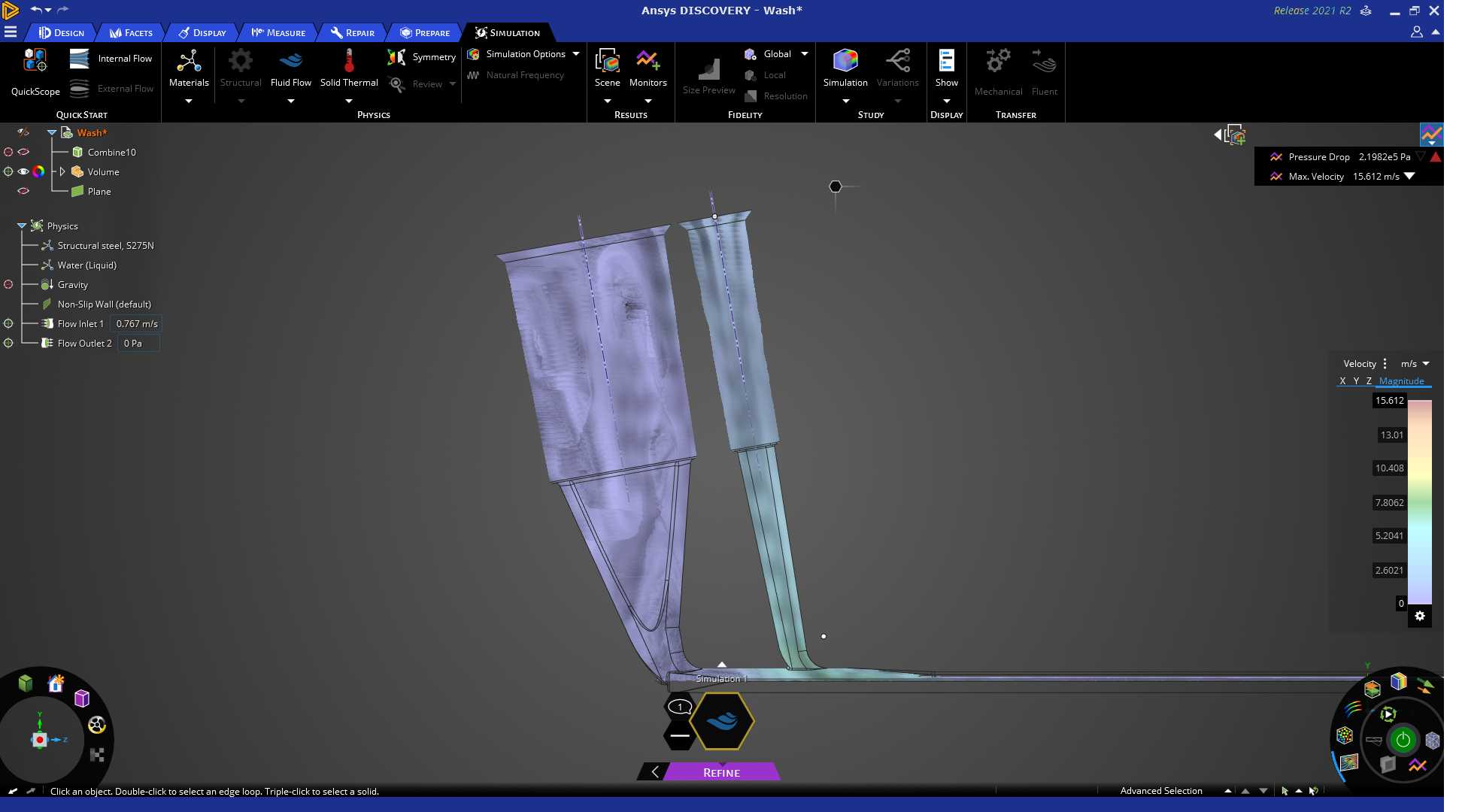

入口缓冲腔体的径向尺寸为管径的3.2倍,能够保证来流在进入直管段前充分发展,避免入口效应直接影响直管段核心流区的计算结果,切向进流接口的轴线与腔体中心轴线呈15度夹角,可模拟带旋流的进流工况,适配多相流、湍流模型等不同求解场景的验证需求。在实际工程应用中,这类结构可用于验证长距离输送管路的沿程阻力损失,也可搭配不同的入口流速参数,分析管路内的流速分布、压力梯度变化,为管路系统的泵阀选型、支架排布提供数据支撑。建模时对所有壁面做了统一的法向对齐处理,流道域的几何封闭性经过多次校验,导入求解器后可直接抽取流体域,无需额外进行布尔运算的修补工作,直管段的外壁预留了虚拟安装定位的基准面,方便后续对接管路支架、保温层等附属结构的建模工作,入口与出口的端面均设置为标准平面,可直接匹配不同管径的外接管路接口拓展,适配不同工况下的仿真参数调整需求。
------分隔线----------------------------
- 上一篇:卡丹斯基等速万向节传动结构设计
- 下一篇:CFD流体仿真用风道结构三维设计
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小: 11.86 MB
- 售价:5金币
- 下载次数: 3
- 系统要求: STEP / IGES,Rendering,SOLIDWORKS,SOLIDWORKS,STEP / IGES
- 软件分类: 通用机械零部件
