卡丹斯基等速万向节传动结构设计

　　等速万向节作为传动系统里的核心铰接部件，常被用在需要跨轴线夹角传递扭矩的工况里，最常见的场景是前置前驱车型的驱动半轴、工业设备里变角度动力输出轴、农用机械的转向驱动桥，还有部分需要调整传动角度的工装夹具动力端。这类部件的核心作用，是在输入轴和输出轴存在持续变化的夹角时，保证两端转速始终同步，不会因为角度偏转出现转速波动、扭矩脉动，避免后续传动部件受交变冲击提前失效。

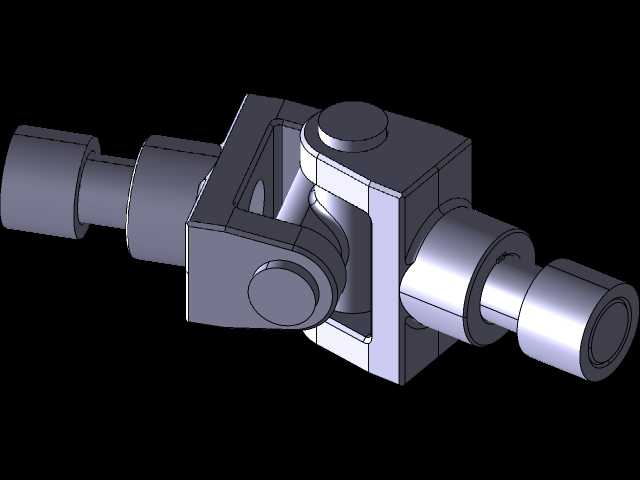

　　从结构设计逻辑来看，这套万向节采用经典的双联式铰接布局，通过中间架体连接两端十字铰接副，抵消单十字轴万向节在有夹角传动时的不等速特性。设计过程中首先要确定的是最大允许工作摆角，常规车用场景下摆角范围在35度到42度之间，工业固定设备场景下摆角一般不超过25度，摆角过大会导致铰接副的接触应力陡增，缩短滚针或滑动衬套的使用寿命。铰接点的配合间隙需要严格控制，径向间隙控制在0.02mm到0.05mm区间，间隙过小会导致摆动卡滞，低温工况下甚至会因为热胀出现抱死，间隙过大则会导致传动回程差过大，高精度传动场景下会直接影响定位精度。

　　外形尺寸方面，这类万向节的外径尺寸和额定传递扭矩直接相关，外径每提升一个规格，额定扭矩大致按三次方关系增长，选型时需要根据轴系的峰值扭矩预留1.5倍以上的安全系数，避免冲击载荷下出现铰接销断裂。安装边界上，两端轴头的连接形式分为花键连接、法兰连接、平键连接三类，花键连接多用于需要轴向滑移的场景，法兰连接适合大扭矩固定传动，平键连接则多用于小扭矩、低速的简易设备。设计时还要考虑铰接副的润滑通道，需要在每个铰接点预留注油孔，配套防尘密封结构，避免泥沙、粉尘进入摩擦副造成磨粒磨损，户外使用的场景还要在密封处增加防水挡圈，防止雨水进入导致锈蚀卡滞。

　　做运动仿真的时候，需要重点验证不同摆角下的传动比波动，理论上等速万向节的转速波动应该控制在1%以内，还要检查极限摆角下各个零件是否存在运动干涉，尤其是中间架体和两端叉形件的间隙，极限位置下要预留至少1mm的安全间隙，避免加工误差导致运动过程中出现磕碰。实体建模时要注意各个配合面的倒角处理，铰接销的端部要做R角过渡，减少应力集中，叉形件的根部要做加强筋结构，提升大扭矩下的结构强度，避免长期受交变载荷出现根部疲劳断裂。
