CFD流体仿真用风道结构三维设计

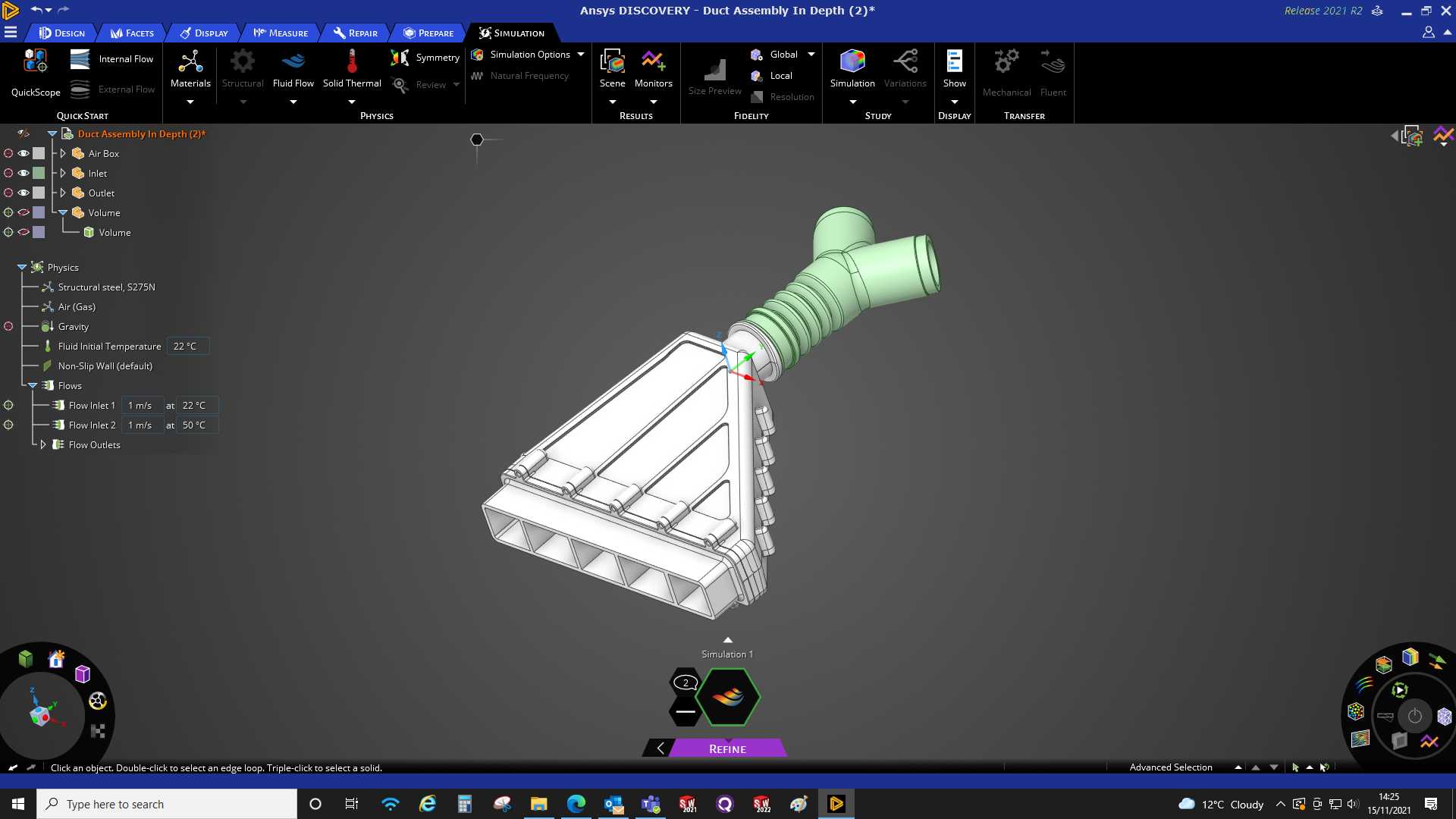

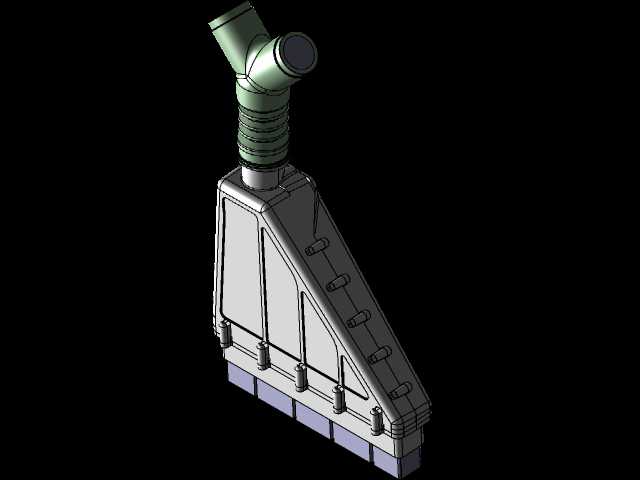

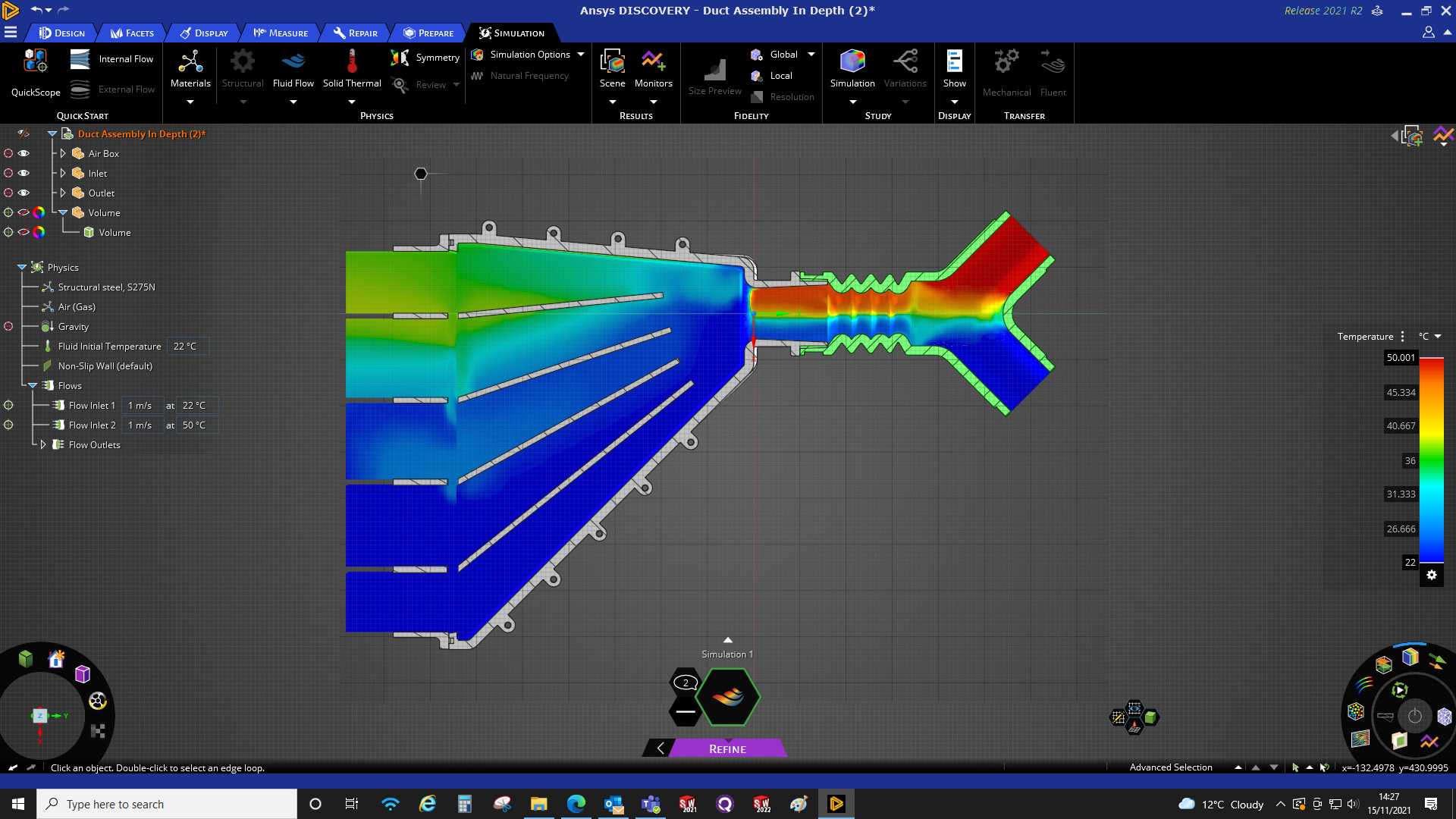

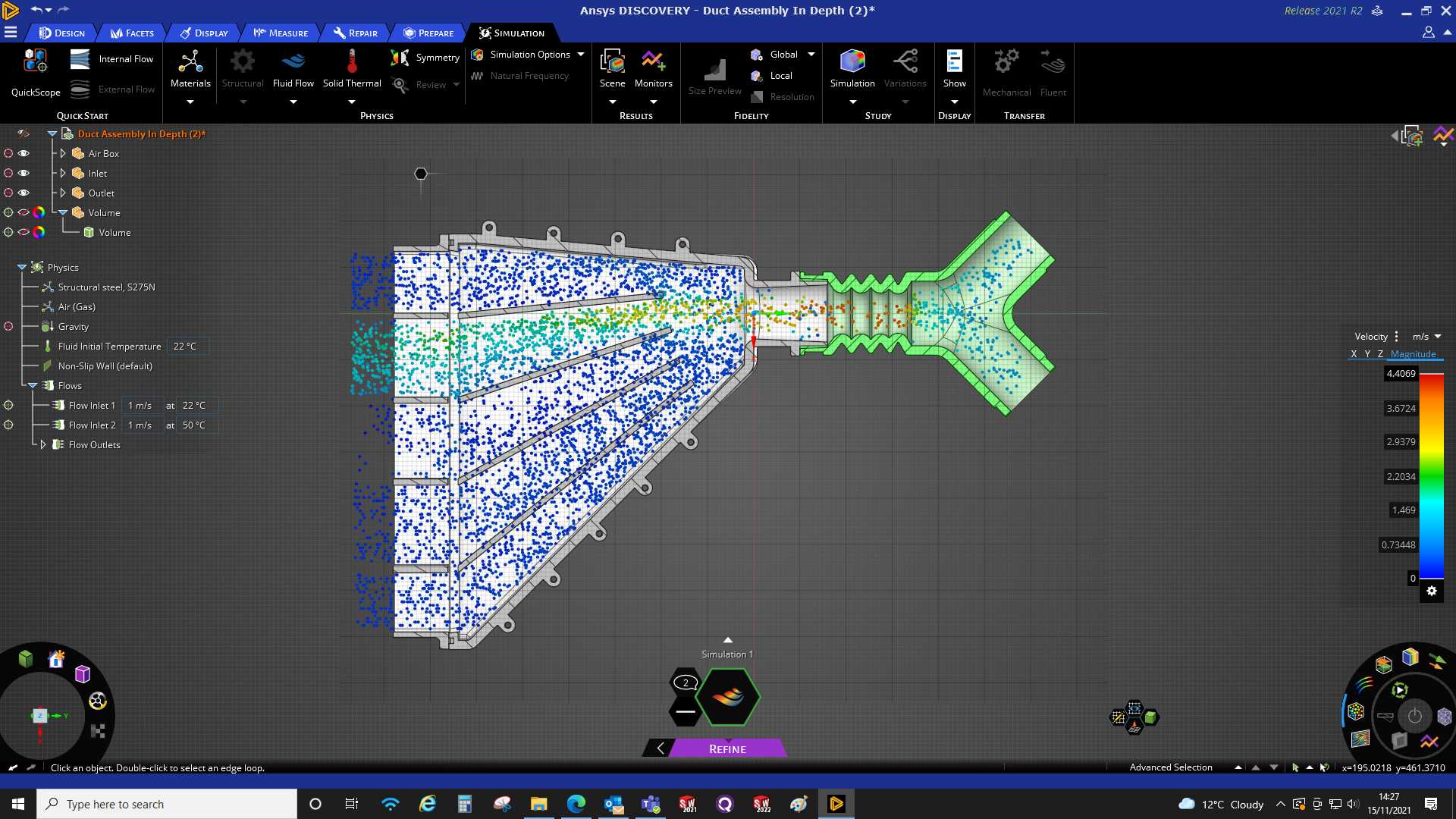

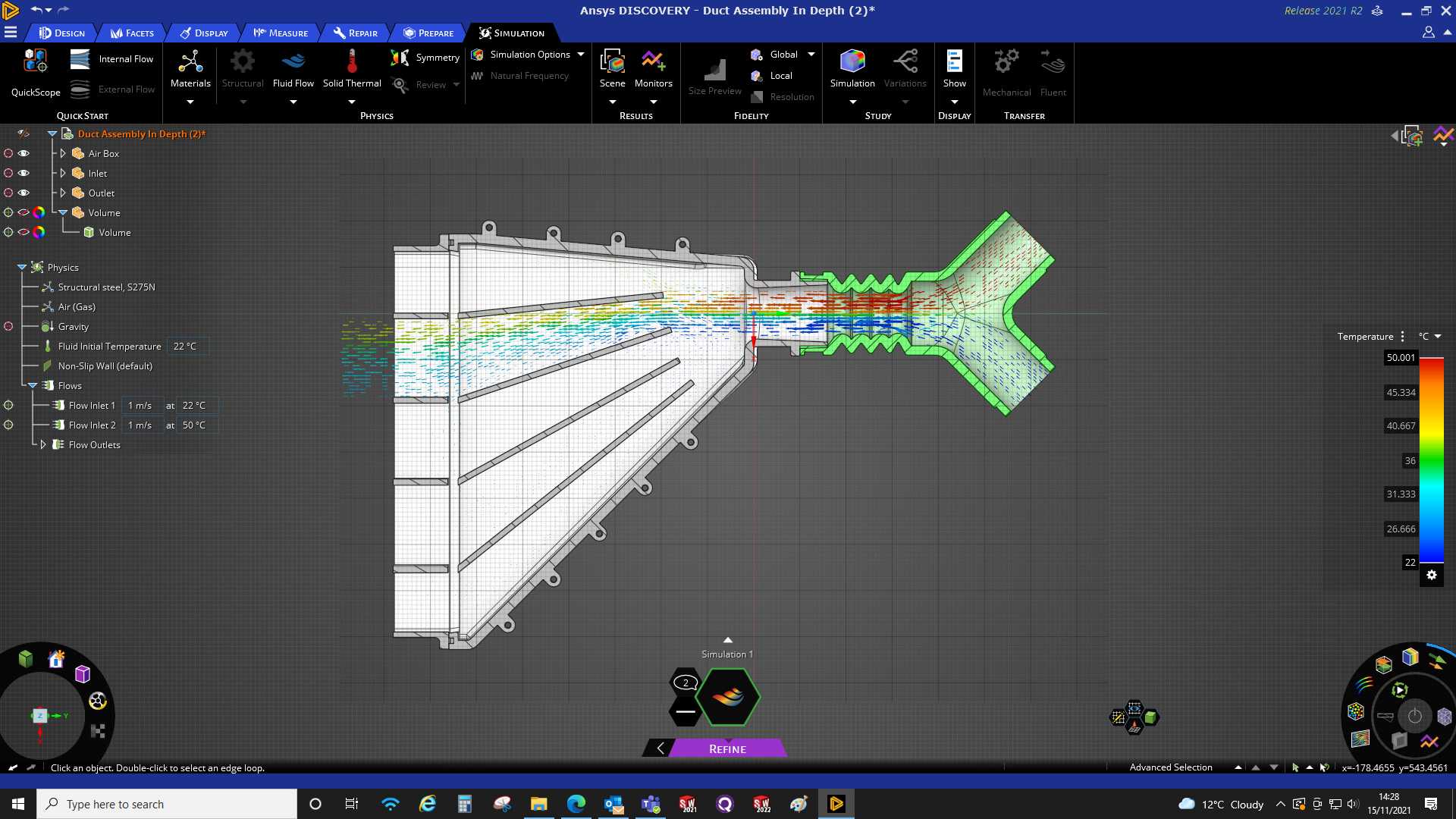

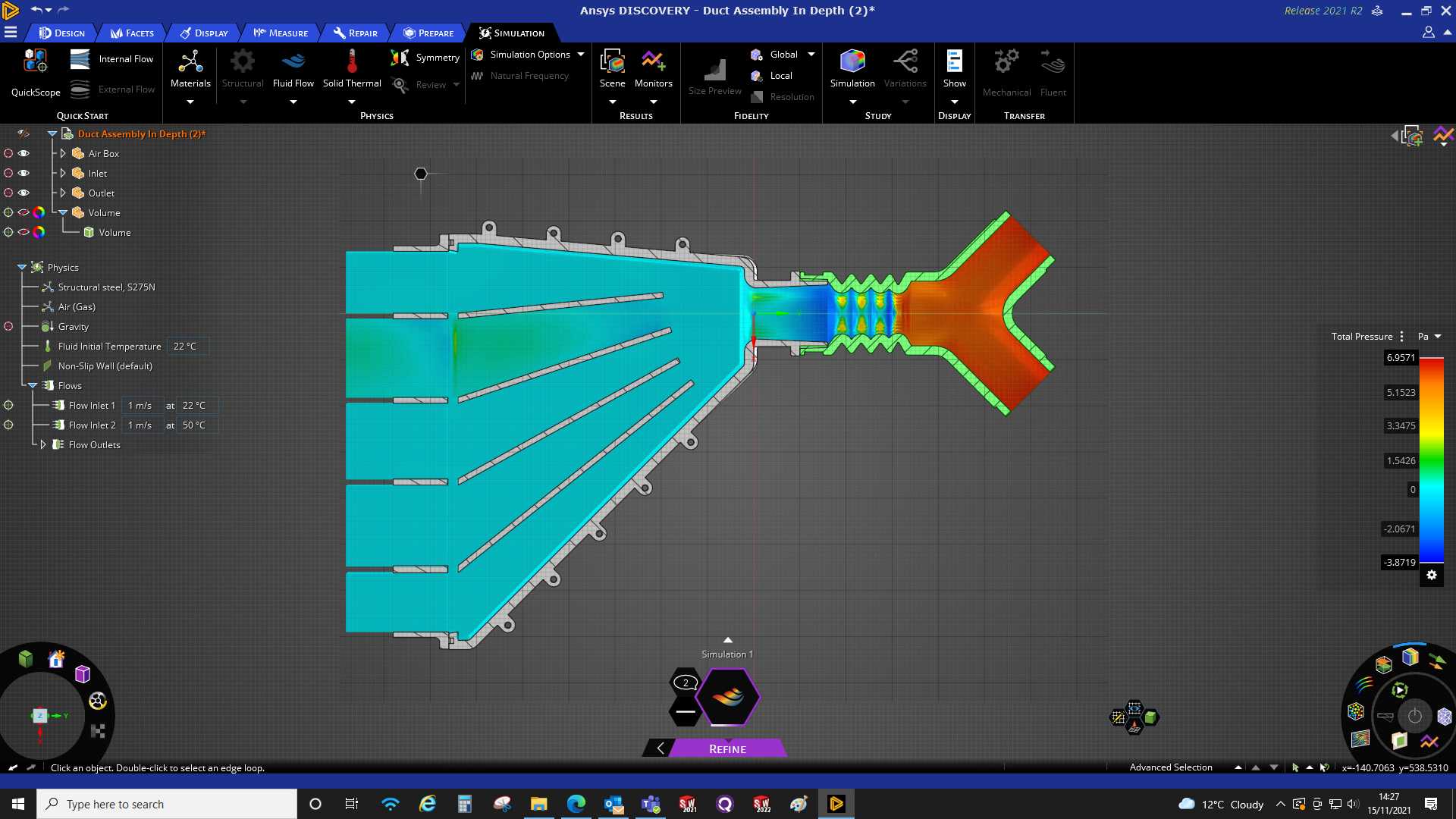

　　这款风道结构主要面向通风换热、流体输送类设备的前置仿真验证场景，在工业通风系统、电子设备散热风道、小型送风单元的开发阶段，可直接导入流体仿真环境完成流场分布、压力损失、流速均匀性的多工况验证，无需重复进行几何清理即可快速划分网格开展计算。从结构设计逻辑来看，整体采用渐扩式入口衔接整流段的布局，入口端的多道平行导流筋并非随意排布，每道筋的弧度与间距都经过流场预计算调整，目的是打破入口处的流体涡流区，避免气流直接冲入扩张段产生壁面分离，降低整体流阻；后部的缩径衔接段做了平滑的曲面过渡，没有直角突变结构，能减少气流在变径位置的局部压力损失，保证出口端的气流流速均匀性，适配后续对接风机或出风口的安装需求。在安装边界的考量上，

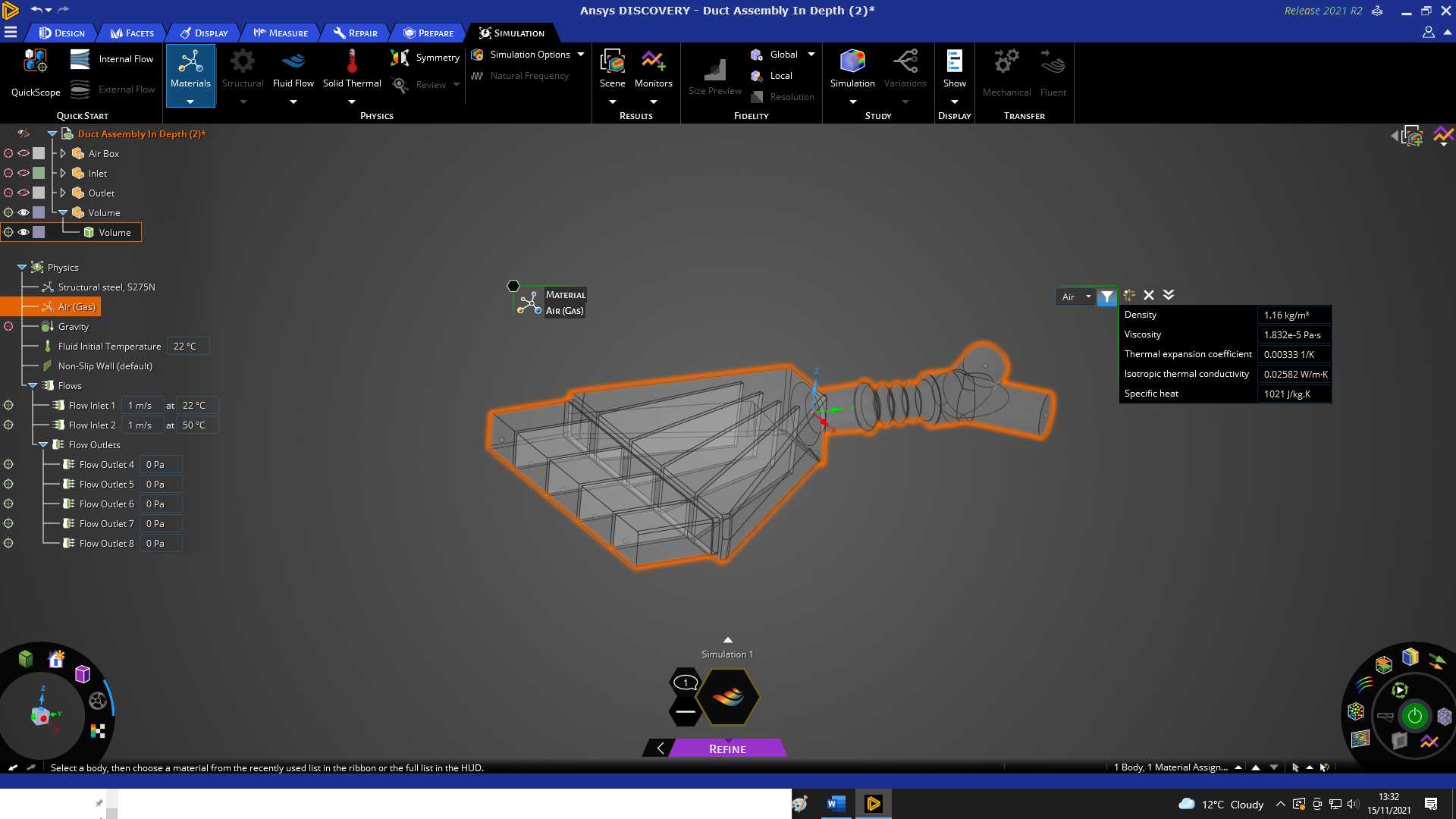

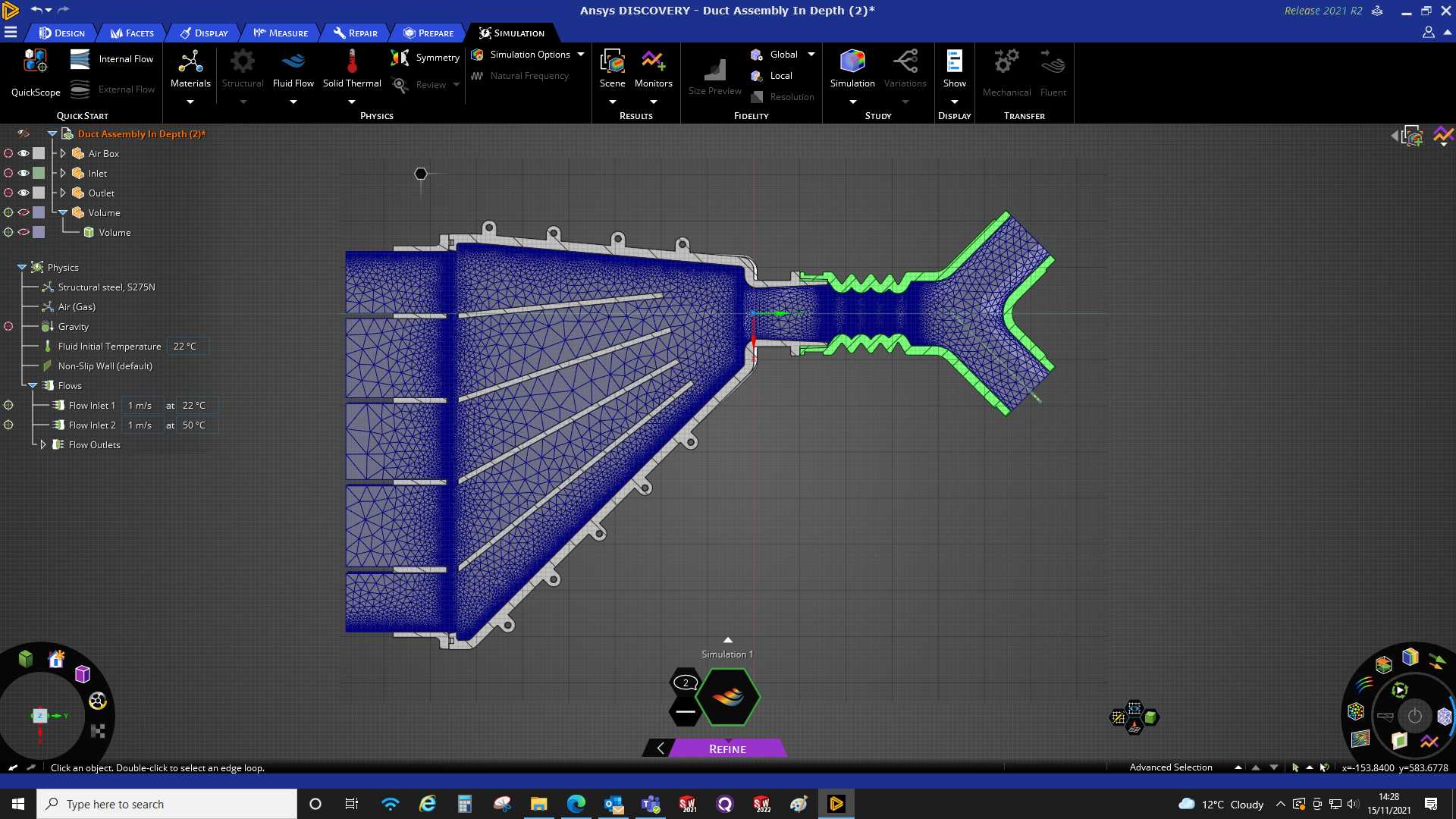

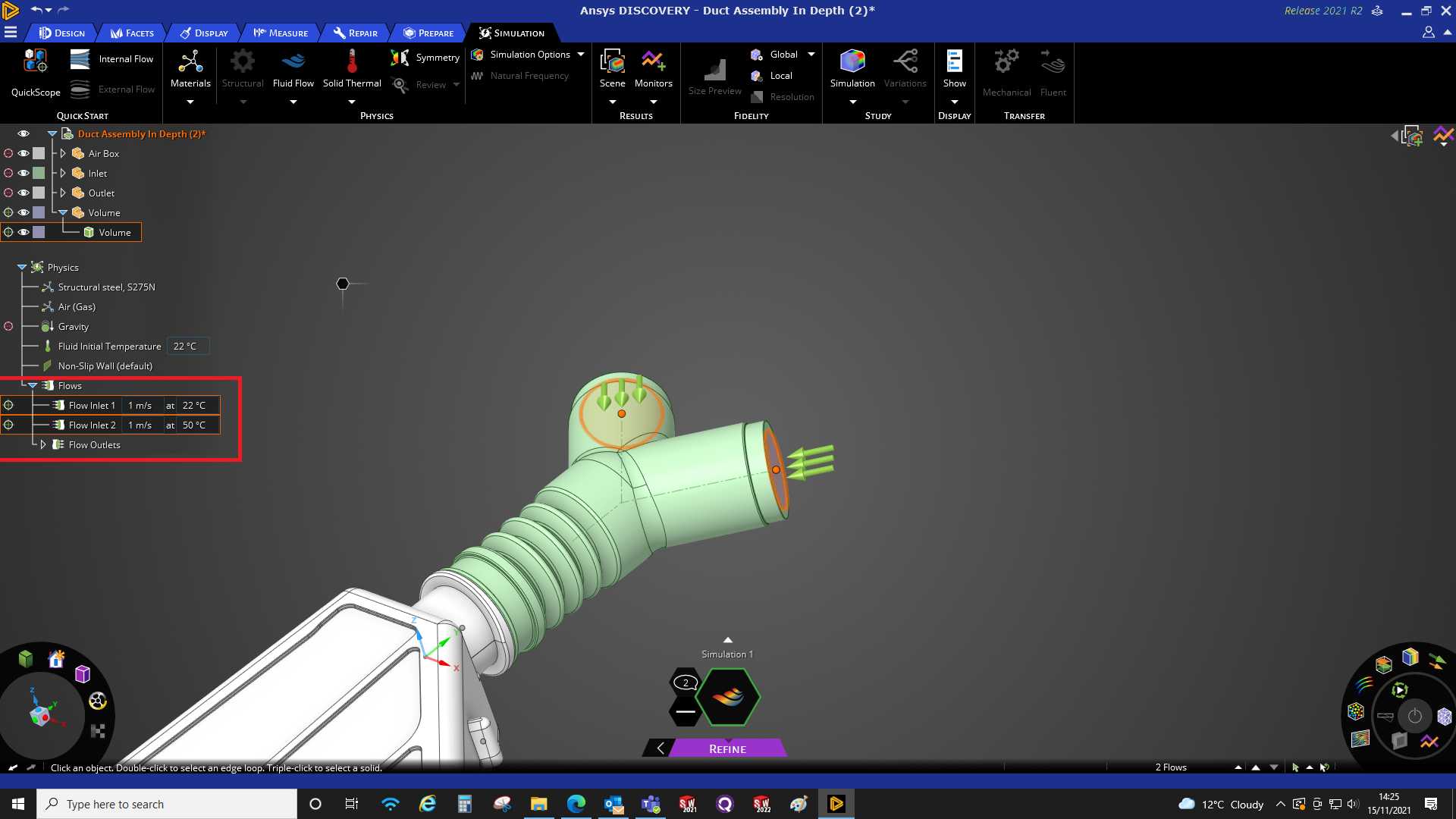

　　风道整体的外轮廓做了规整的安装面设计，入口侧的法兰边预留了均匀的安装孔位，可直接与前端的进风滤网、集风罩组件对接，出口端的圆柱衔接段做了公差适配的止口结构，能和下游的送风管路、风机入口实现无间隙装配，不需要额外设计转接件。实际工程应用中，这类风道常被用在机柜散热、新风系统室内送风末端、小型工业设备的冷却风路中，设计时特意将壁厚控制在均匀的2mm区间，既满足注塑或钣金加工的工艺要求，也避免壁厚差异导致的成型变形，同时内部流道的所有转角都做了圆角处理，一方面减少流体在转角处的滞流区，降低风噪，另一方面也能减少加工过程中的应力集中，提升结构长期运行的可靠性。做CFD仿真验证时，这个模型的几何特征没有多余的碎面、重叠边，导入SpaceClaim等前处理软件后可以直接抽取流体域，不需要花费大量时间修复几何错误，能大幅缩短仿真前处理的周期，帮助设计人员快速迭代不同导流筋布局、不同扩张角下的流场表现，找到风阻与送风均匀性的最优平衡点。
