越野车辆钢管座椅框架结构设计

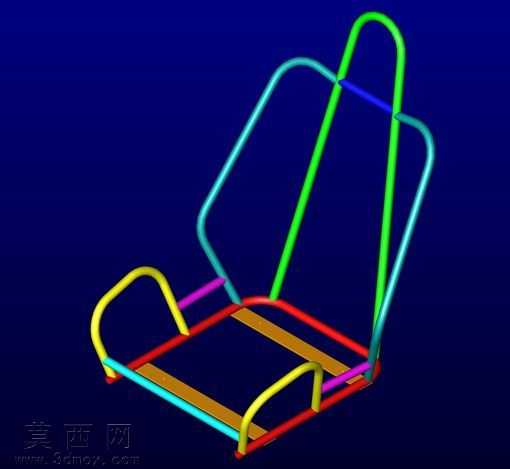

该作品为面向越野车辆设计的钢管座椅框架三维模型，建模阶段采用线框与实体结合的建模逻辑，先基于越野车辆座舱的人机工程学参数搭建基准坐标系，确定座面高度、靠背倾角、侧向支撑位置的核心参数，再通过扫掠命令生成不同管径的钢管构件路径，对弯折处做圆角过渡处理避免应力集中，整体结构完全由圆管拼接组成，无多余钣金覆盖件，符合越野车辆轻量化、高强度的改装需求。渲染阶段采用高对比度的纯色背景突出框架结构，不同功能段的钢管使用差异化的高饱和度色彩区分：靠背主支撑管采用亮绿色标识，座面侧边承托管采用红色标识，前部扶手管采用黄色标识，侧向辅助支撑管采用青蓝色标识，连接段采用紫色标识，让观看者可以快速区分不同构件的受力功能与位置分布。材质设置上模拟了冷轧无缝钢管的金属质感，保留了管材表面的轻微反光特性，未做漆面的哑光处理，还原改装钢管座椅的原始工业质感。结构设计层面，框架整体为一体式焊接结构，靠背采用双管向上延伸的弧形支撑，可在车辆剧烈颠簸时为乘员背部提供稳定支撑；座面底部设置两道横向承托管，用于后续安装座垫与固定到车身地板；前部两侧设置向上弯折的扶手管，可在越野工况下为乘员提供手部抓持的受力点；靠背与座面的衔接处设置斜向加强管，提升整体框架的抗扭刚度，避免越野路面冲击下出现框架变形。设计思路围绕越野场景的实用需求展开，摒弃了民用座椅的复杂调节机构与包覆式外壳，最大化简化结构以降低重量，同时通过合理的管道路径规划保证结构强度，所有管材的弯折半径均符合常规弯管设备的加工工艺要求，无需特殊定制模具即可完成实物生产，模型的各段管材均为独立可编辑的实体，可根据不同车型的座舱尺寸快速调整管径、弯折角度与整体长宽参数，适配不同类型的越野车辆改装需求。
