四合一排气歧管CFD热流仿真分析模型

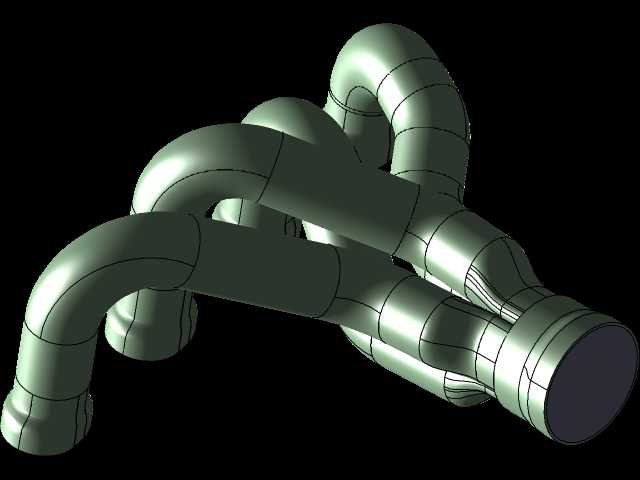

　　该模型针对四缸内燃机排气歧管的热流耦合分析场景搭建，核心服务于动力系统排气端的性能验证与结构优化环节。在实际动力设备运行过程中，排气歧管承担着将各气缸排出的高温废气有序汇集、输送至排气后处理装置的核心作用，其内部流道的顺畅度直接影响发动机的排气背压、泵气损失，而结构的热分布特性则决定了部件的热疲劳寿命、安装密封可靠性，是动力系统开发中不可跳过的核心验证部件。从设计思路来看，该模型采用四支等长流道逐步汇流至单一出口的布局，每一支流道的弯折角度、截面渐变率都经过反复调整，目的是让四个气缸排出的废气在到达汇流腔时的压力波相位匹配，避免各缸排气之间出现干涉扰流，减少排气阻力。模型的流道内壁做了连续顺滑过渡处理，没有突兀的截面突变或直角转折，

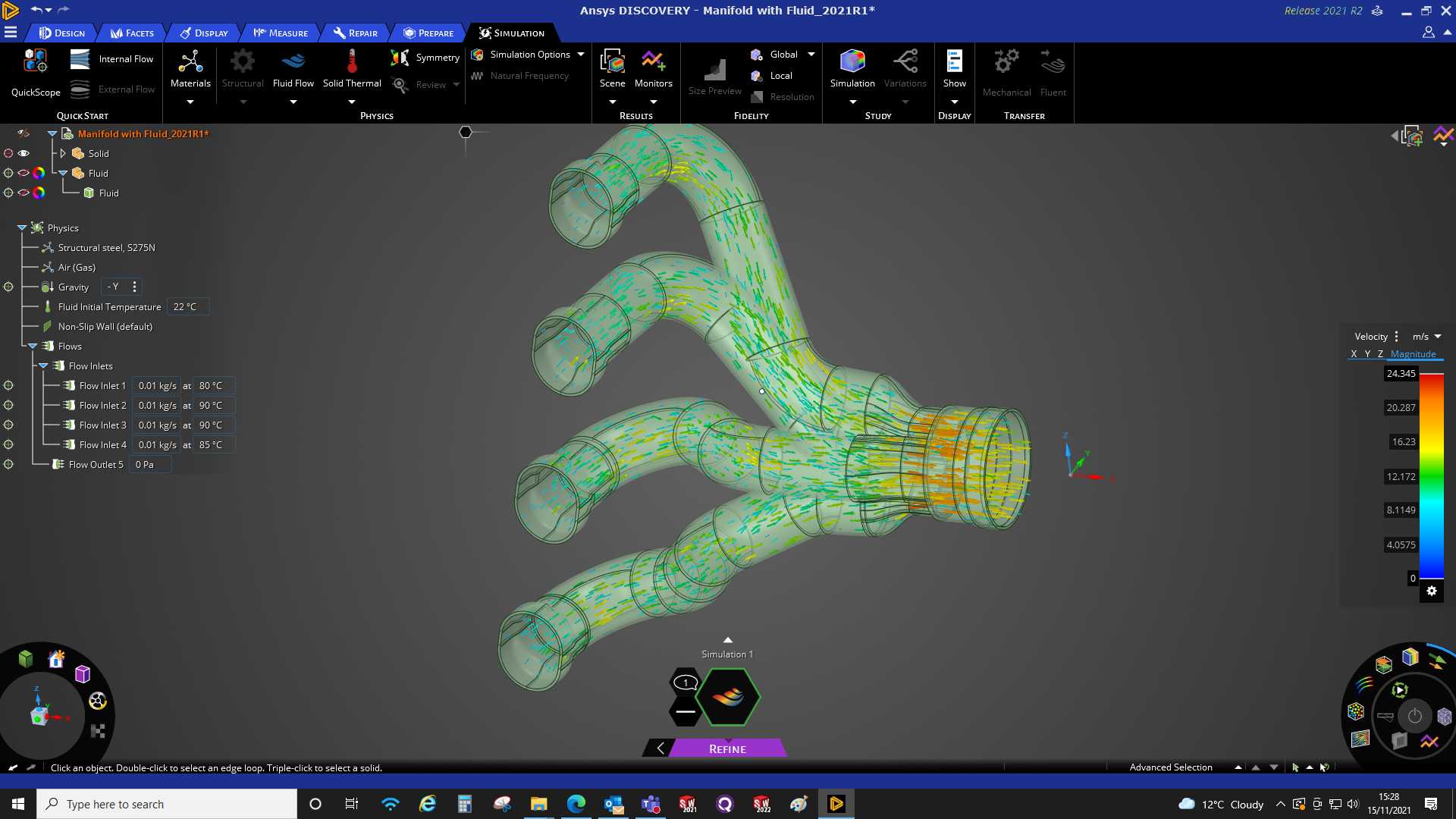

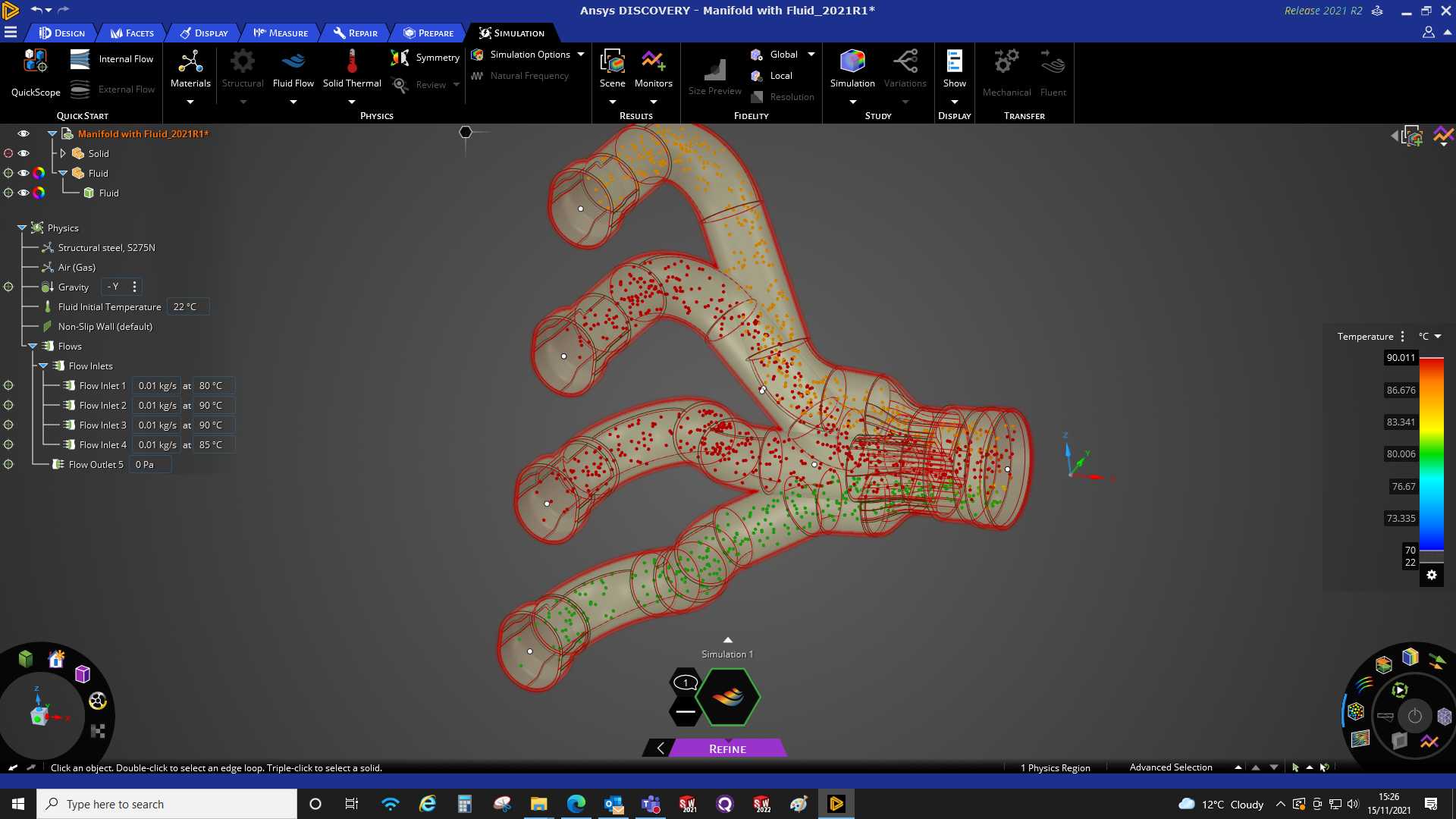

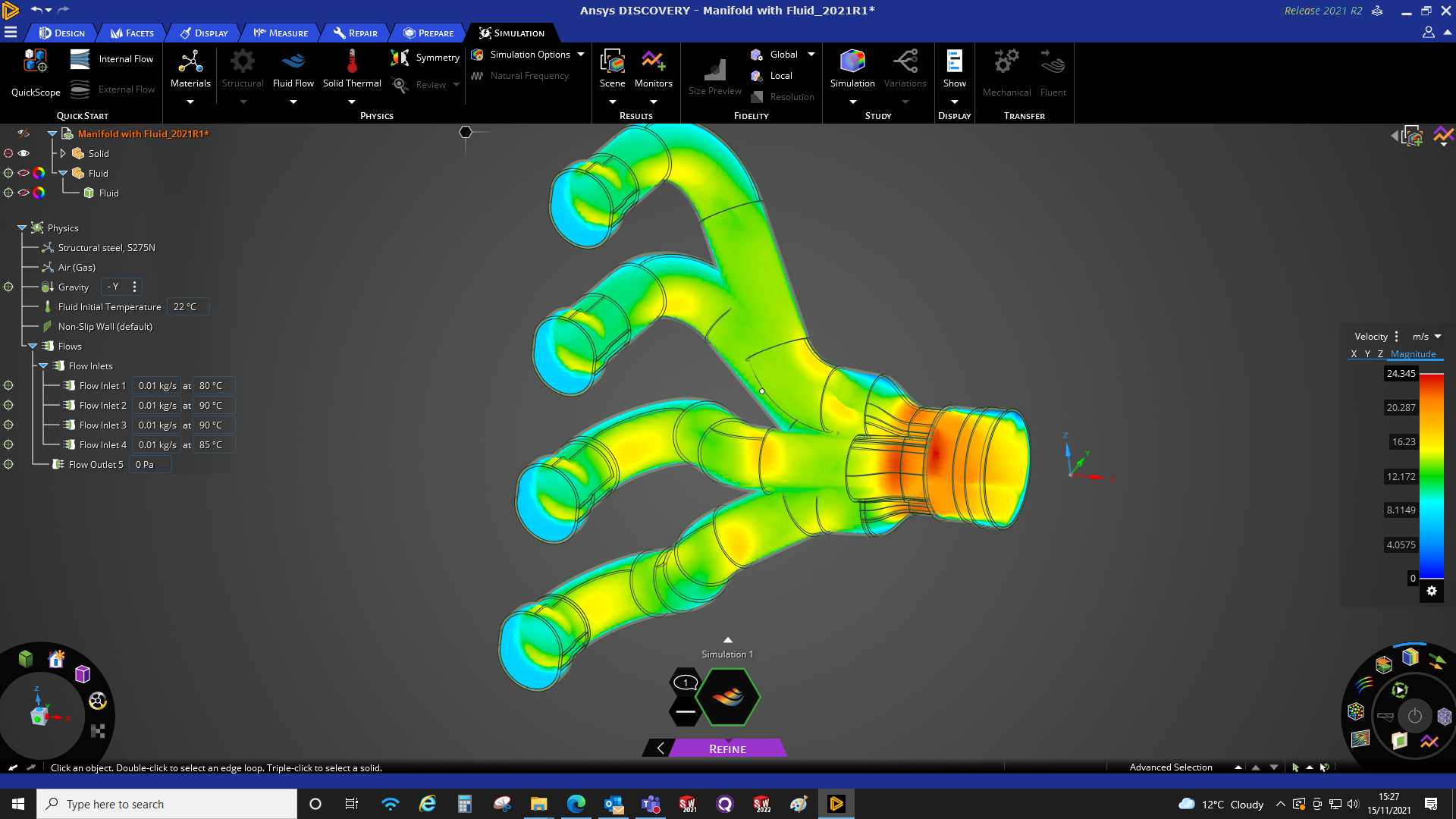

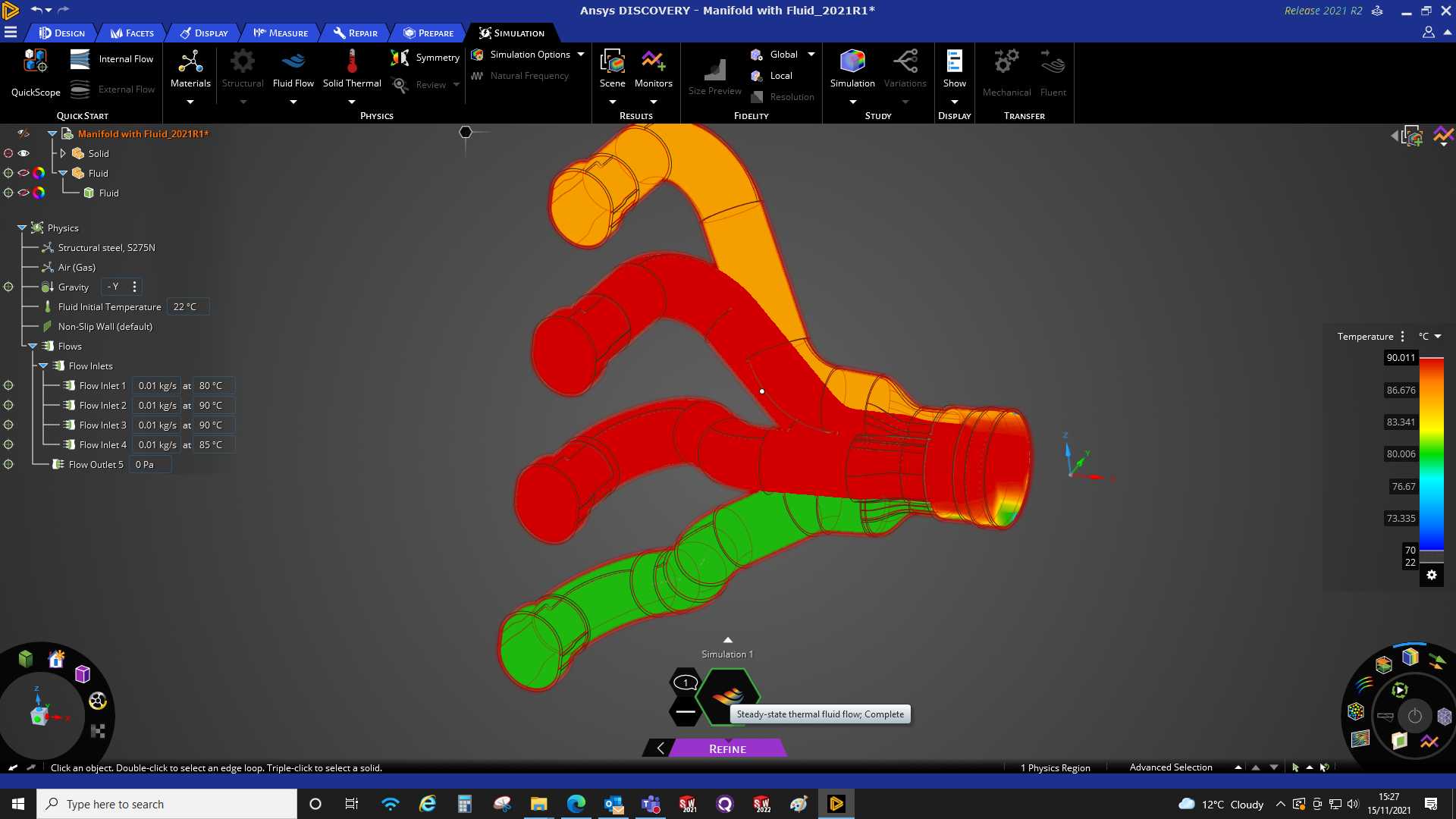

　　能有效降低高速废气流过壁面时的局部湍流损失，同时也能减少废气中颗粒物在壁面的沉积概率。在安装边界层面，模型的四个进气端接口严格匹配气缸盖排气侧的安装孔位分布，接口端面预留了密封垫片的压紧平面，法兰厚度满足螺栓锁紧的强度要求，不会在高温振动工况下出现密封面翘曲漏气的问题；出口端的连接尺寸适配下游三元催化器或者涡轮增压器的入口接口，整体安装轮廓避开了发动机舱内周边的冷却管路、线束布置空间，不会出现装配干涉。在热流仿真维度，模型完整还原了排气歧管的内外壁结构，既可以模拟高温废气在流道内部的流动速度分布、压力损失、温度传递过程，也能计算不同工况下管壁的温度梯度、热应力集中区域，帮助设计人员识别容易出现热开裂的薄弱位置，

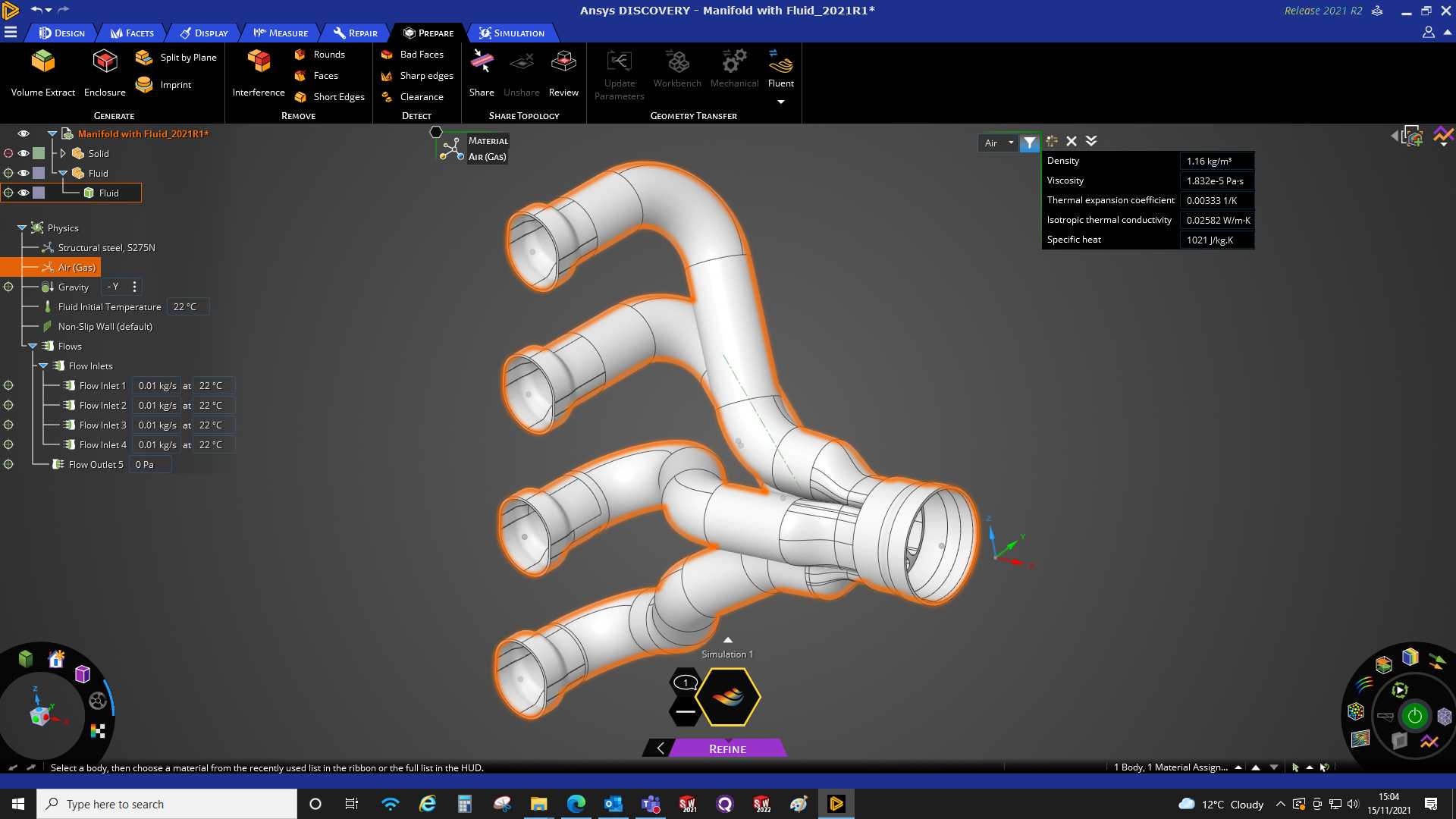

　　提前调整壁厚或者增加局部加强结构。不同于常规的结构建模，该模型的流道区域做了专门的流体域提取处理，网格划分时在近壁面、汇流转角等流场变化剧烈的区域做了网格加密，能够更精准地捕捉边界层的流动与换热特性，仿真得到的背压数值、热变形量可以直接为后续的样件试制、台架试验提供参考依据，减少物理样机的反复修改次数，缩短动力系统的开发周期。
