带冷却通道的电子元件散热基座热分析结构

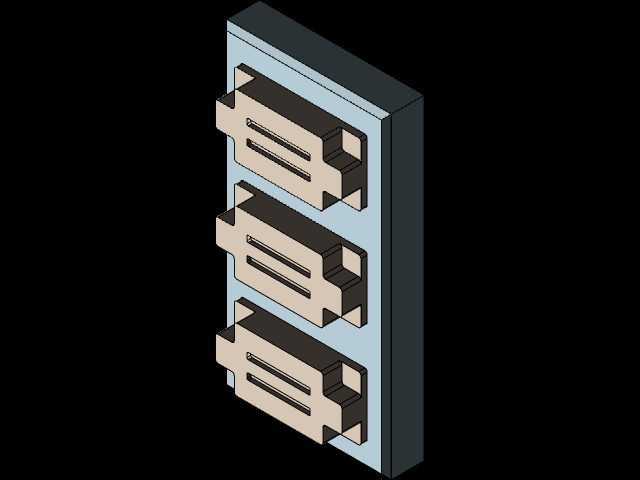

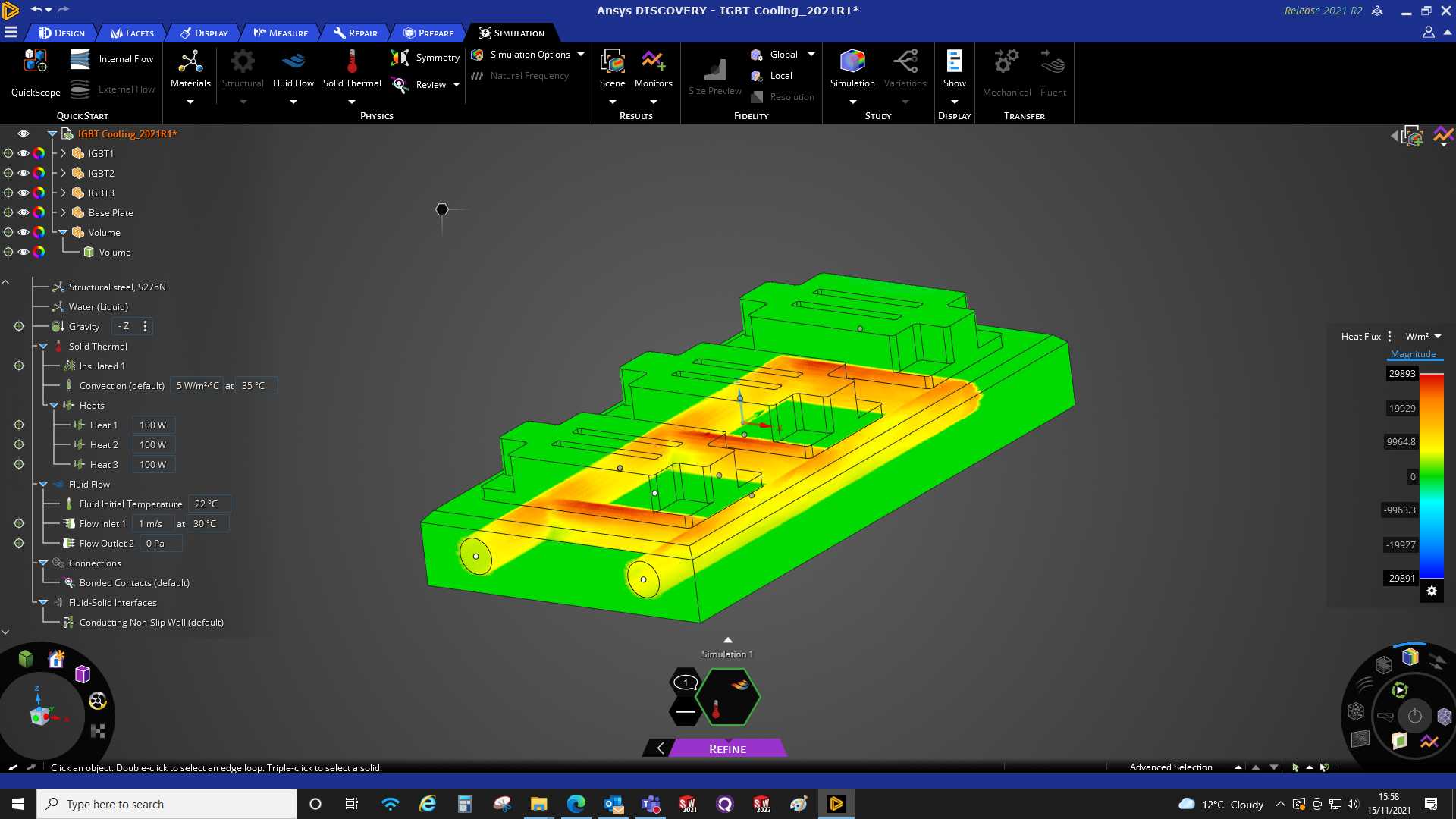

　　该结构针对多模块排布的发热元件散热需求设计，核心应用场景集中在工业电控模块、功率电子组件的安装散热环节，解决多发热单元集中布置时的热量累积、局部过热问题。从结构布局来看，基座采用一体化矩形承载设计，三个发热元件安装位沿基座长度方向等距排布，每个安装位预留了元件定位的凸台结构，凸台与基座本体为一体成型结构，避免装配间隙带来的接触热阻。基座内部预置了贯通式冷却通道，通道走向沿发热元件排布方向延伸，覆盖所有发热单元的正下方区域，确保冷却介质流经时能直接带走元件传导至基座的热量。设计过程中优先考虑了安装边界的适配性，基座两侧预留了沉头安装孔位，孔位间距匹配常规工业安装导轨的固定尺寸，无需额外加工转接板即可直接固定在标准安装架上，

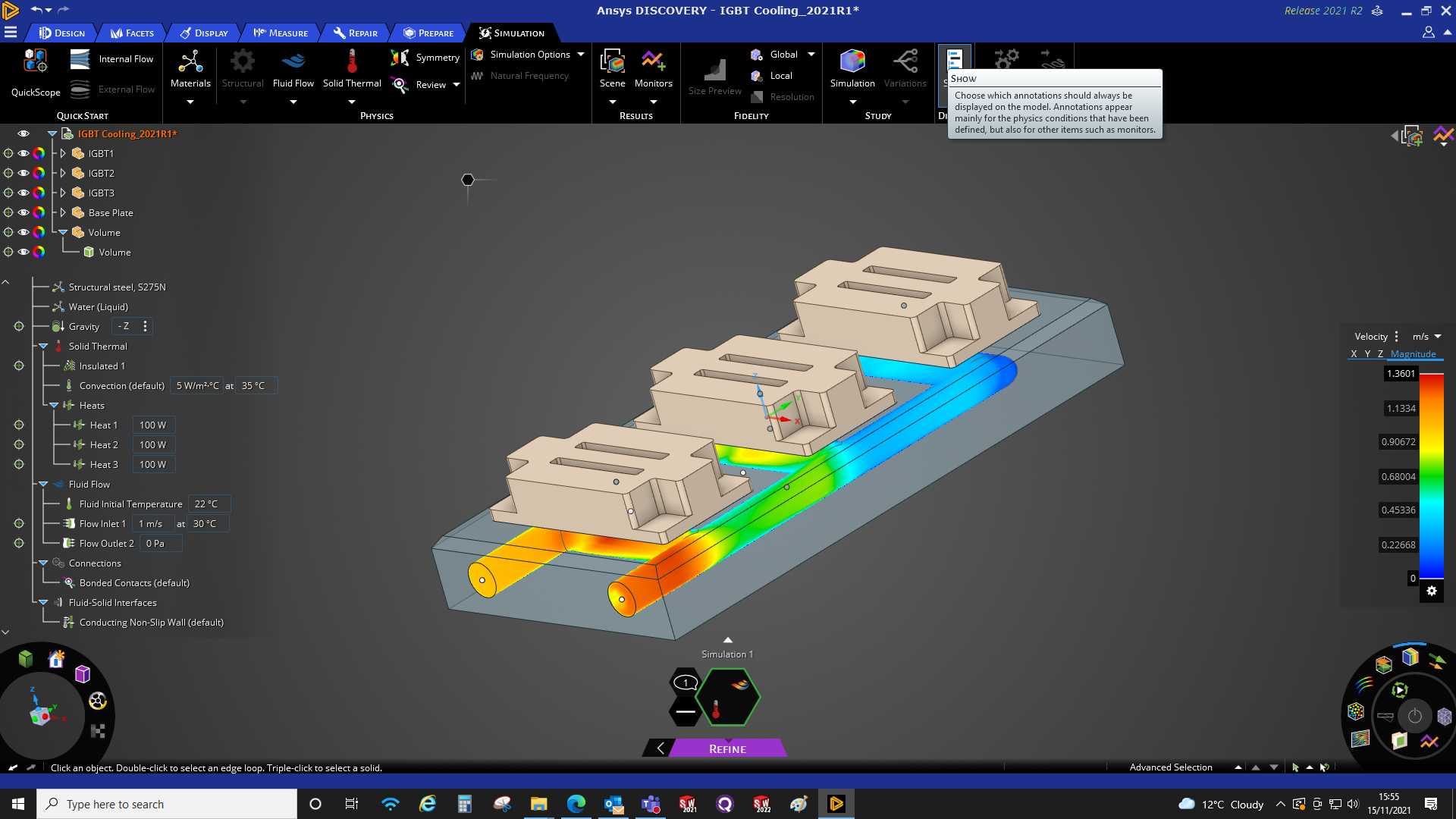

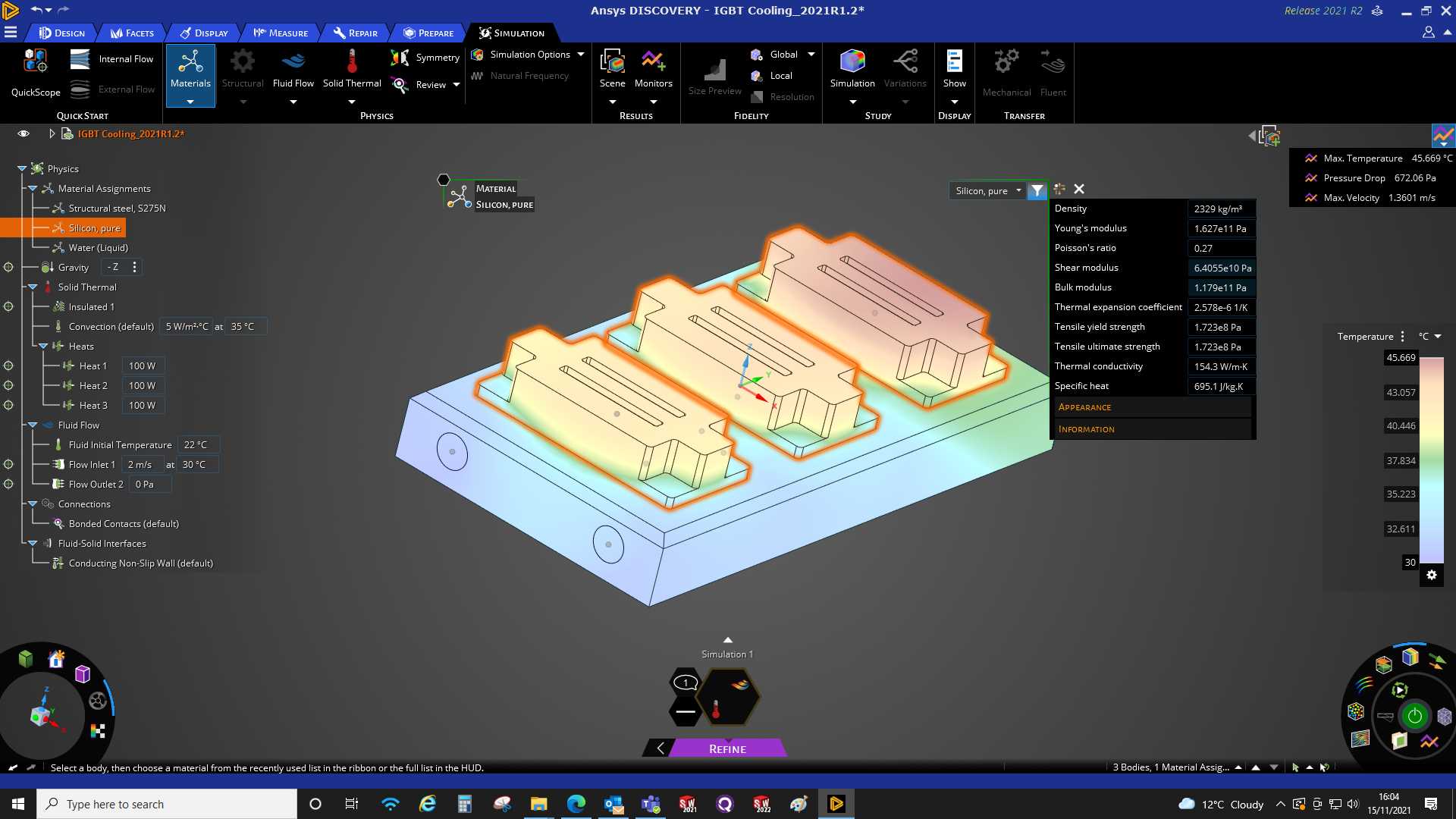

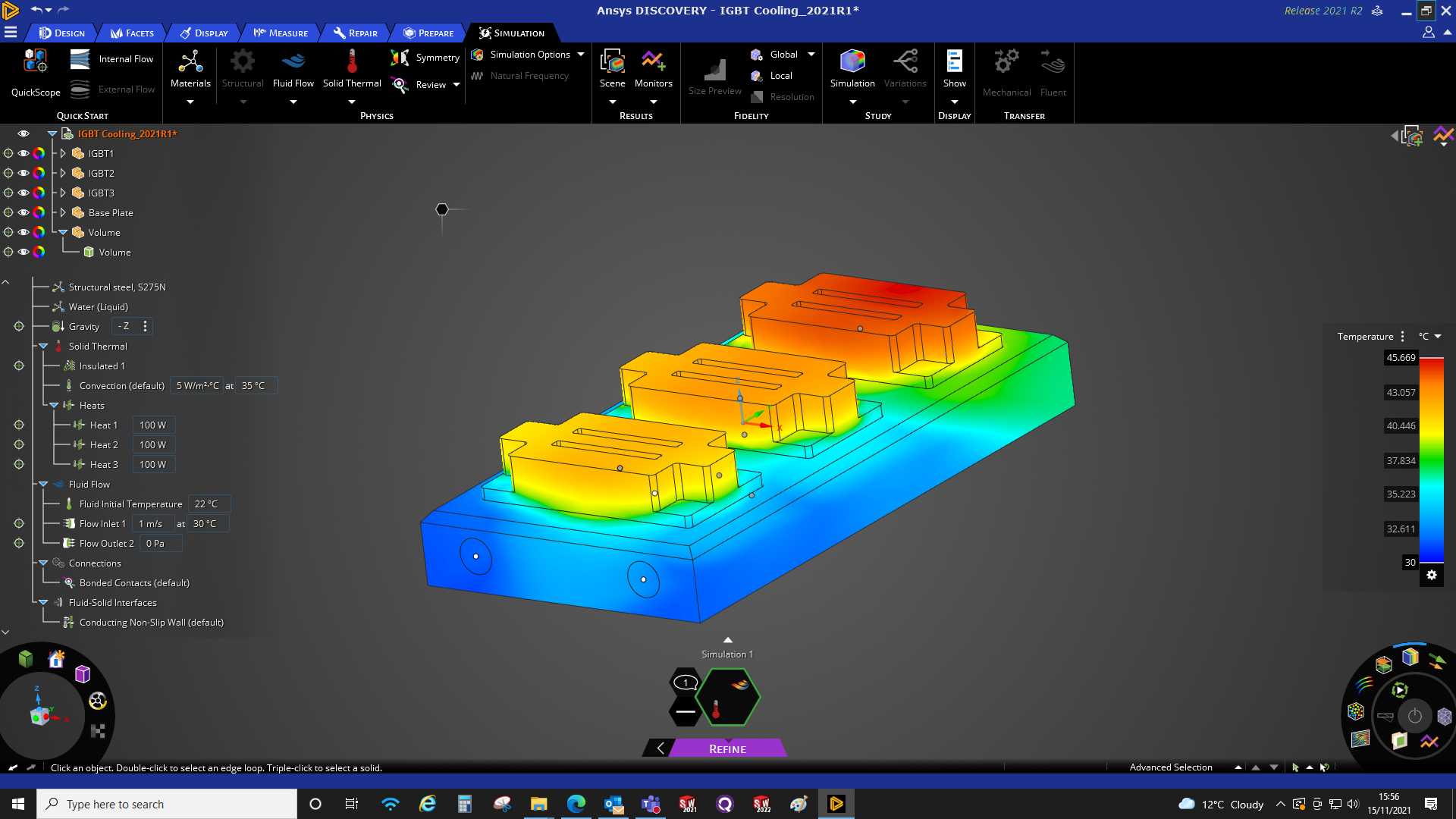

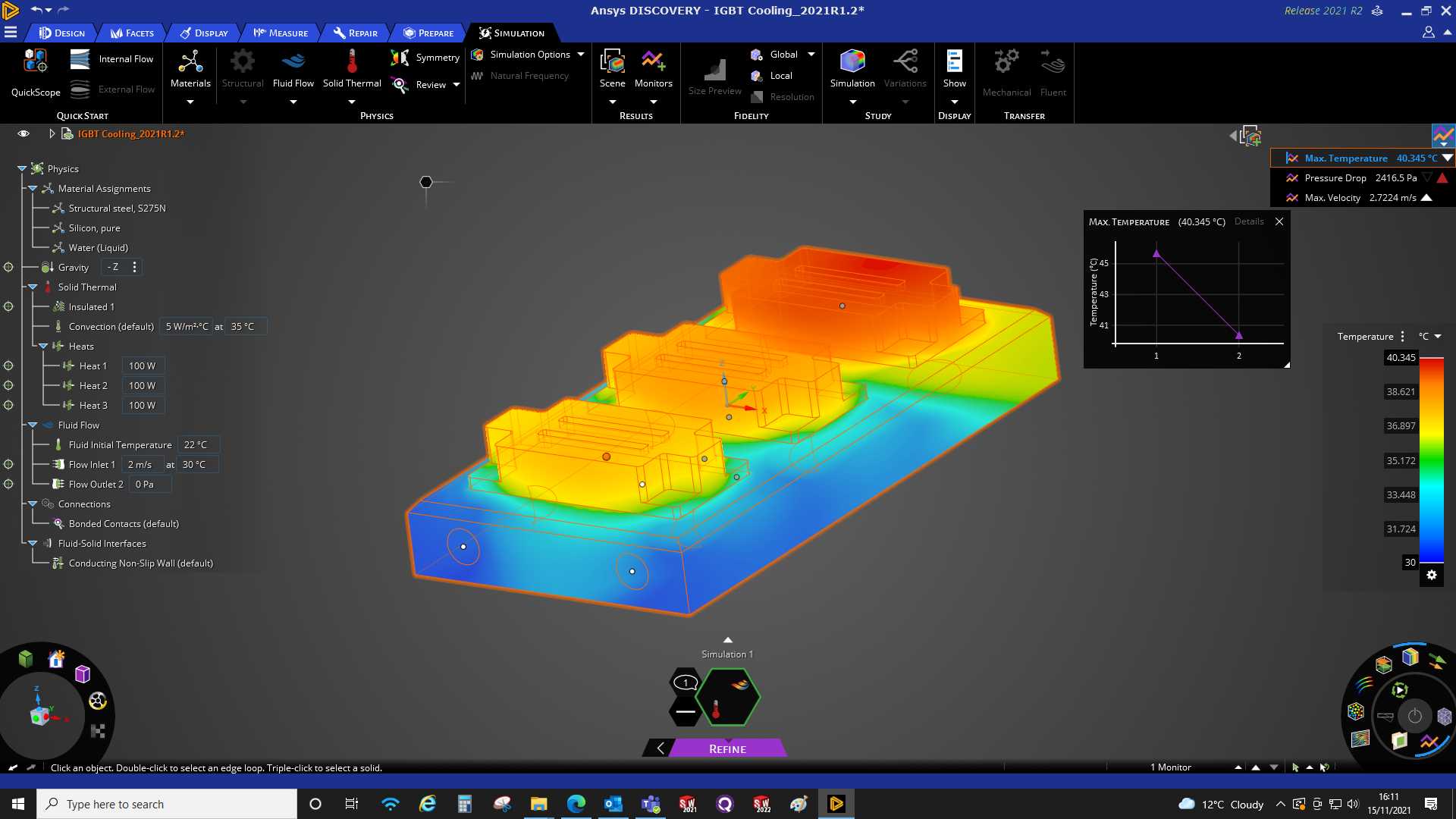

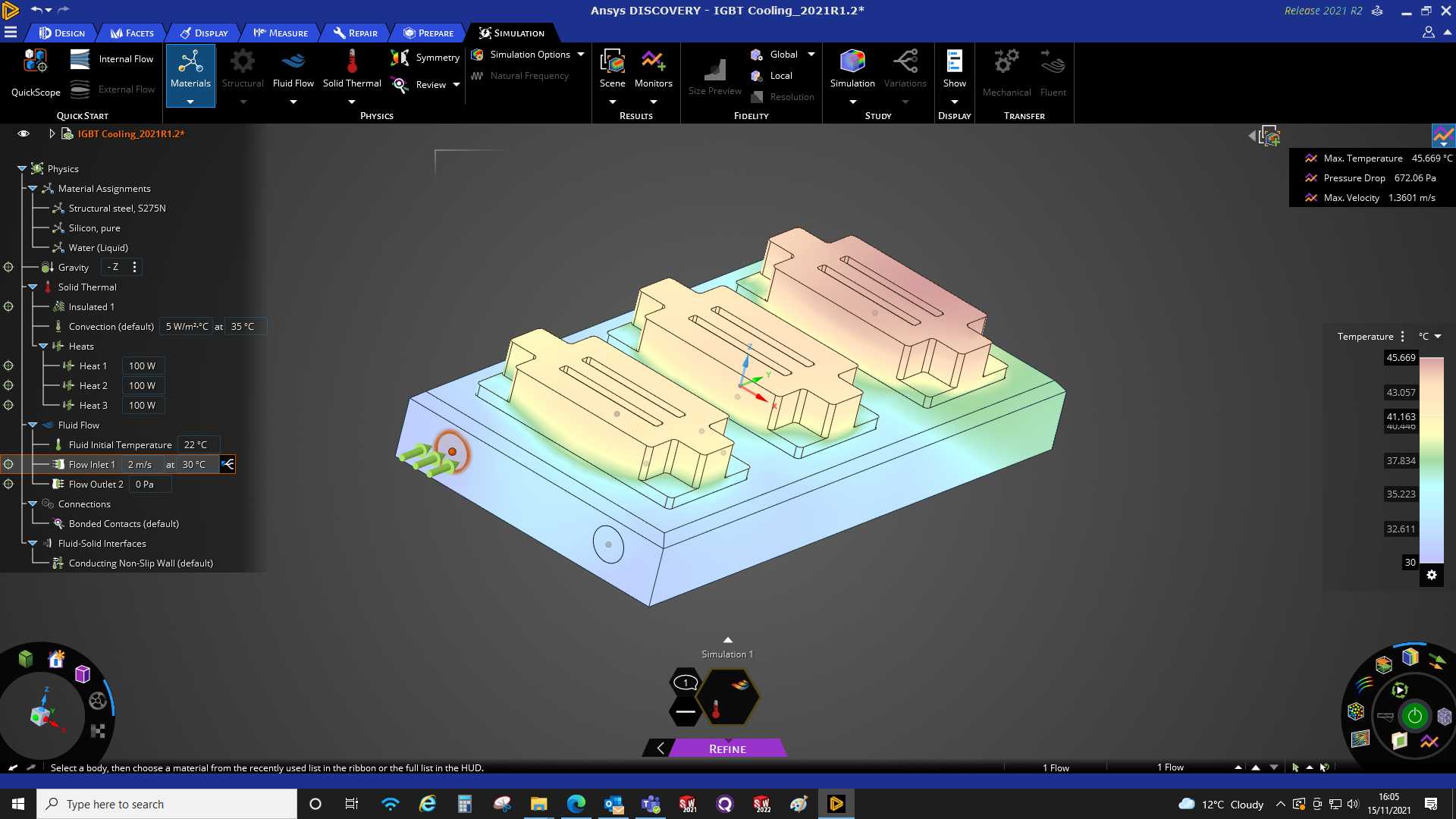

　　基座整体厚度控制在满足冷却通道布管、结构强度要求的最小值，避免占用过多电控柜内部竖向空间。热分析过程中重点验证了不同发热功率下的温度分布梯度，从仿真结果可以看到，靠近冷却介质入口端的基座区域温度最低，沿介质流动方向温度逐步抬升，三个发热元件的顶部温度呈现依次升高的梯度分布，所有区域的温度值均控制在元件允许的工作温度范围内，不存在局部热点。结构设计时还考虑了加工可行性，基座外形无复杂倒扣结构，冷却通道采用常规深孔加工工艺即可成型，发热元件安装凸台的平面度公差控制在散热所需的接触精度范围内，既保证散热接触面积，又不会过度提高加工成本。实际应用中，该结构可直接适配同尺寸规格的功率模块、继电器组等发热组件，冷却介质可根据散热需求选择水冷或者绝缘冷却液，通道接口设置在基座长度方向的两端端面，与外部管路连接时不会干涉上方元件的布线与安装。
