拉力车悬架结构有限元仿真分析模型

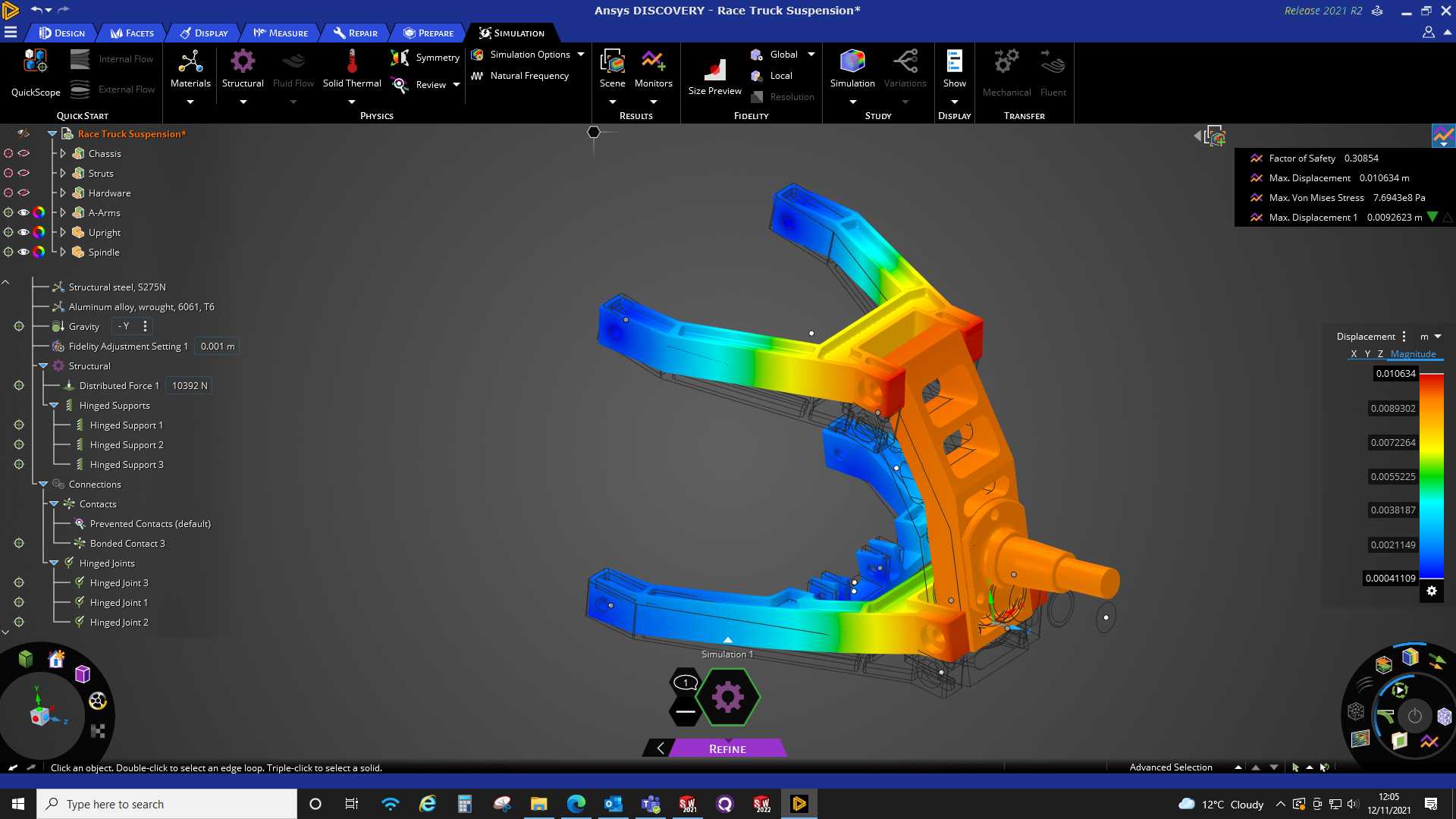

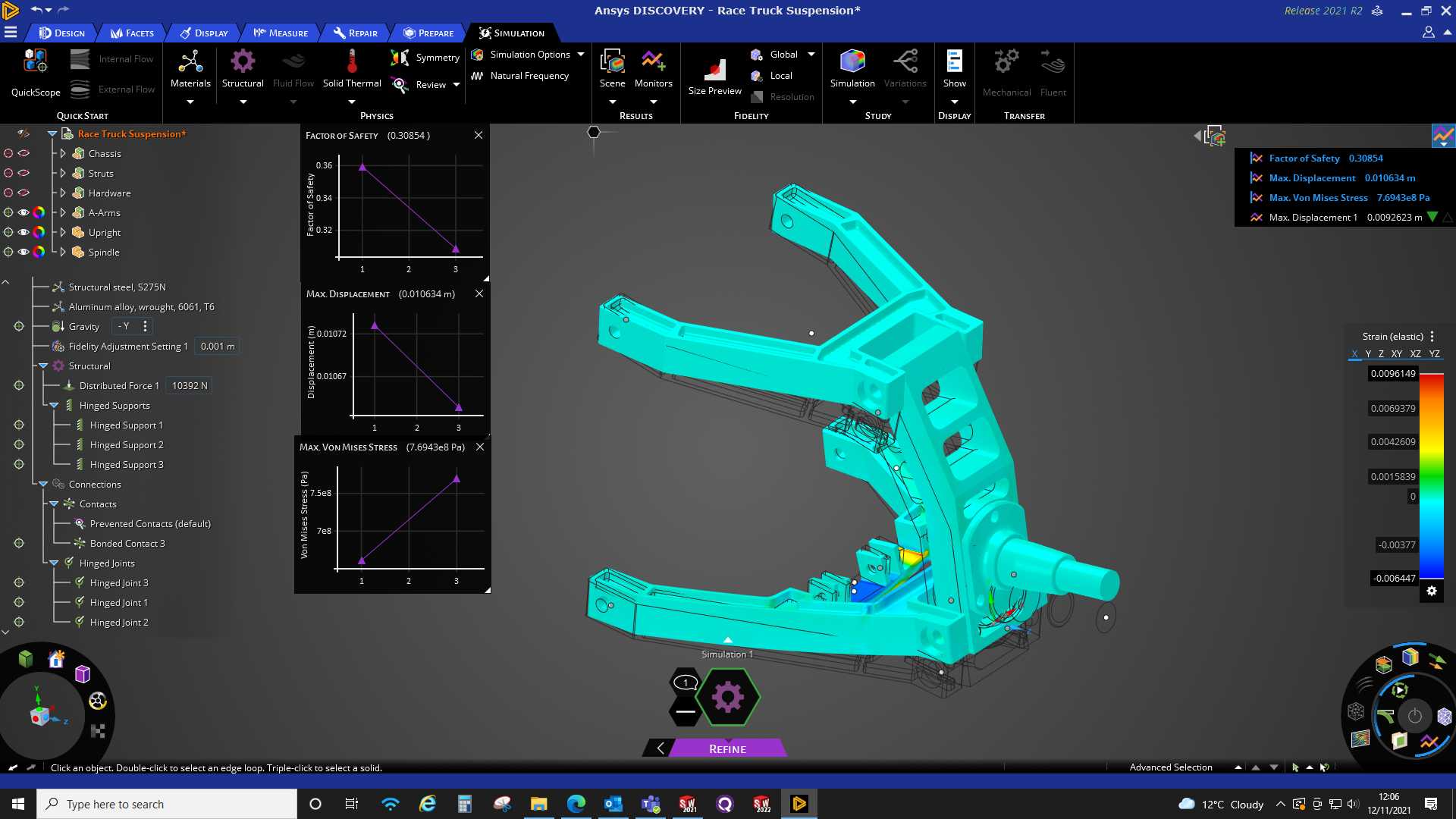

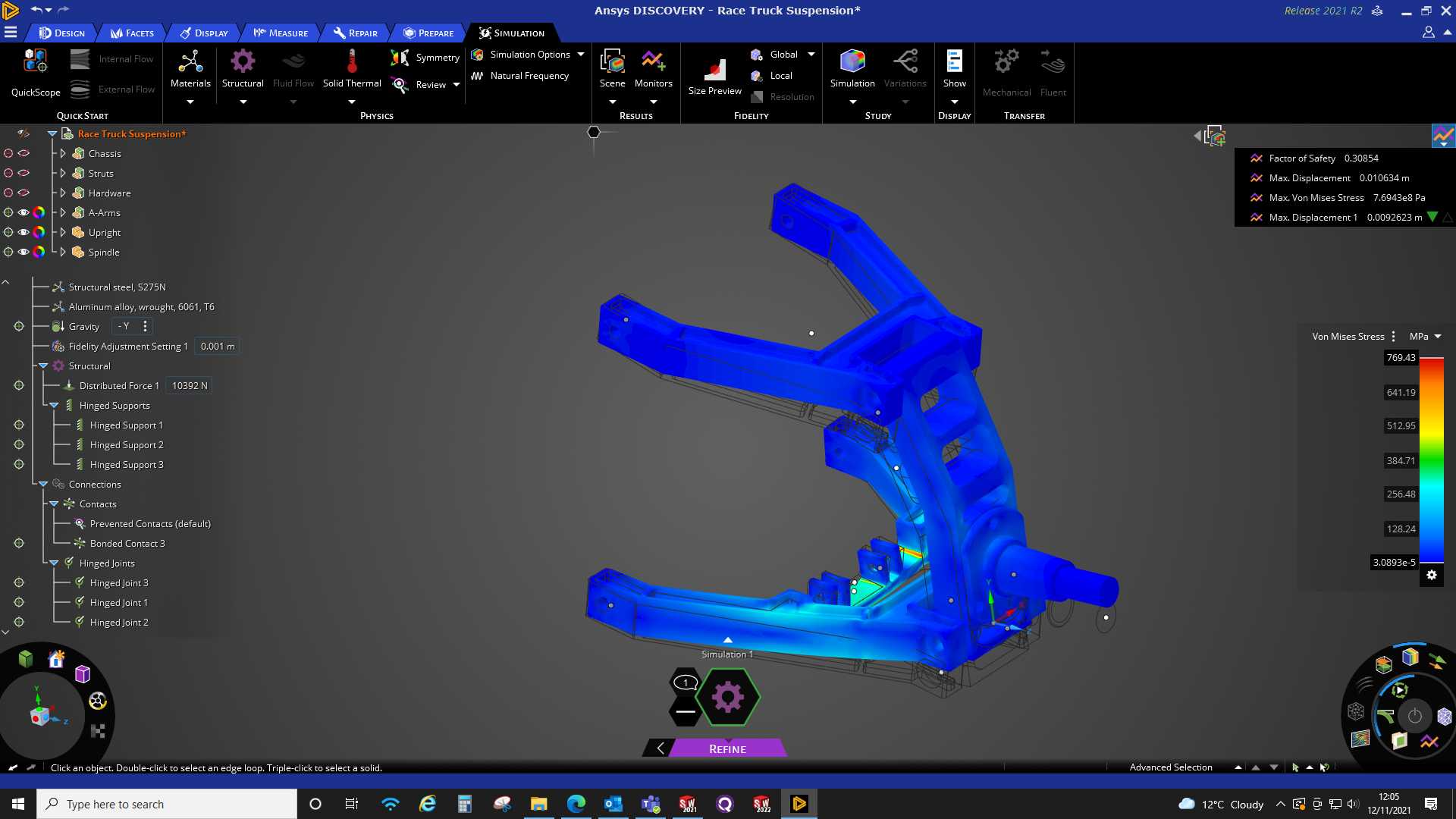

　　本次仿真针对拉力车核心承载悬架构件展开，拉力车作为短途重载转运设备，广泛应用于厂区物料周转、仓储货位转运、工地零散建材搬运场景，其悬架构件直接承接轮端载荷与车架传递的冲击，在非铺装路面行驶时需承受交变垂向冲击、转向侧向力以及起步制动的纵向力矩，是决定整车行驶可靠性与承载寿命的核心部件。仿真过程中首先完成构件几何清理，剔除不影响应力分布的细小倒角、工艺凸台等特征，划分二阶四面体网格对应力集中区域做网格加密处理，约束轮端安装轴的全自由度，在车架连接点位施加对应满载工况下的垂向动载荷、转向侧向载荷组合，通过应力云图可直观识别构件高应力区域分布，其中支架弯折过渡区、轴座连接根部为应力集中点位，云图中暖色区域对应应力水平较高区间，

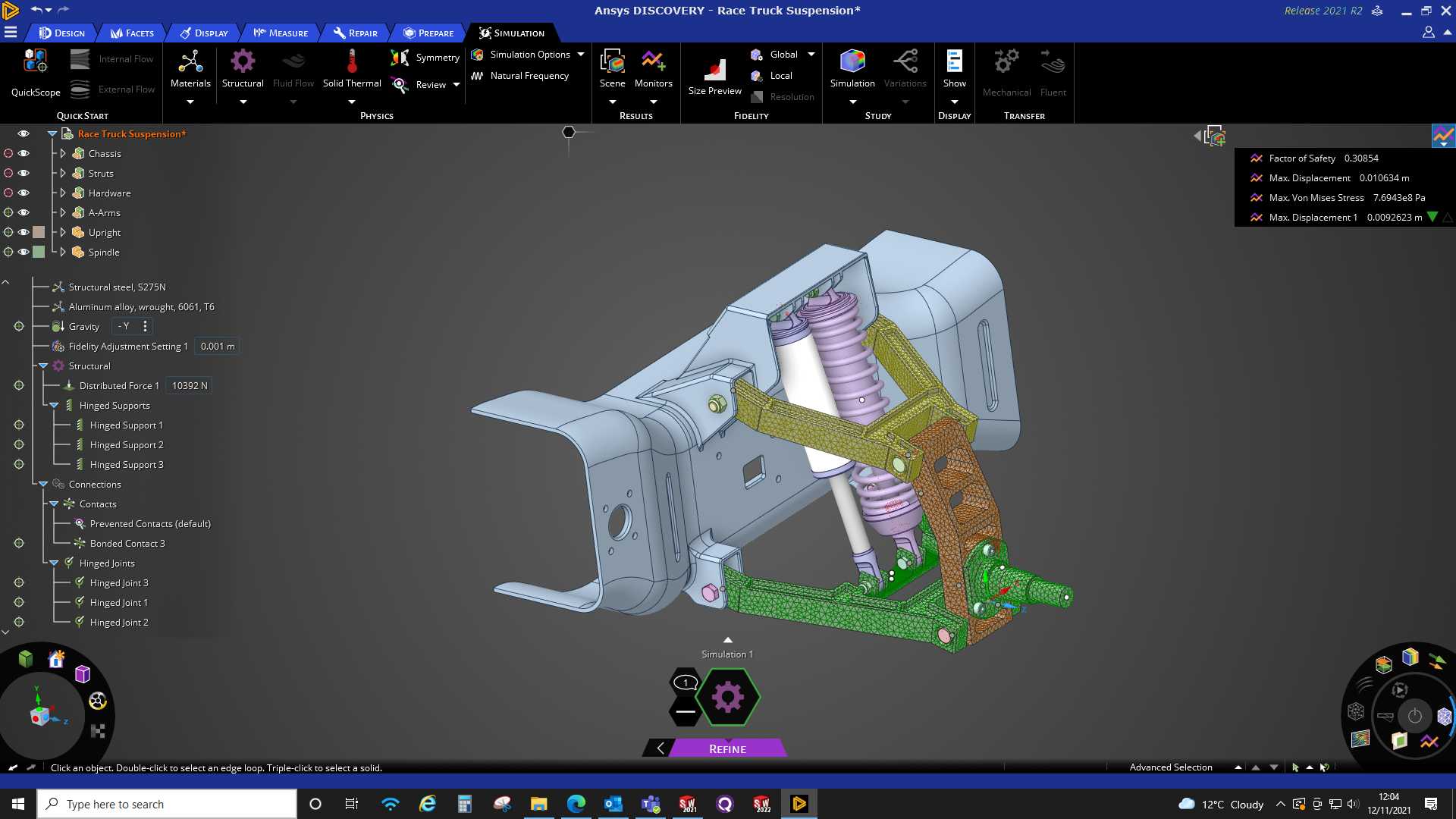

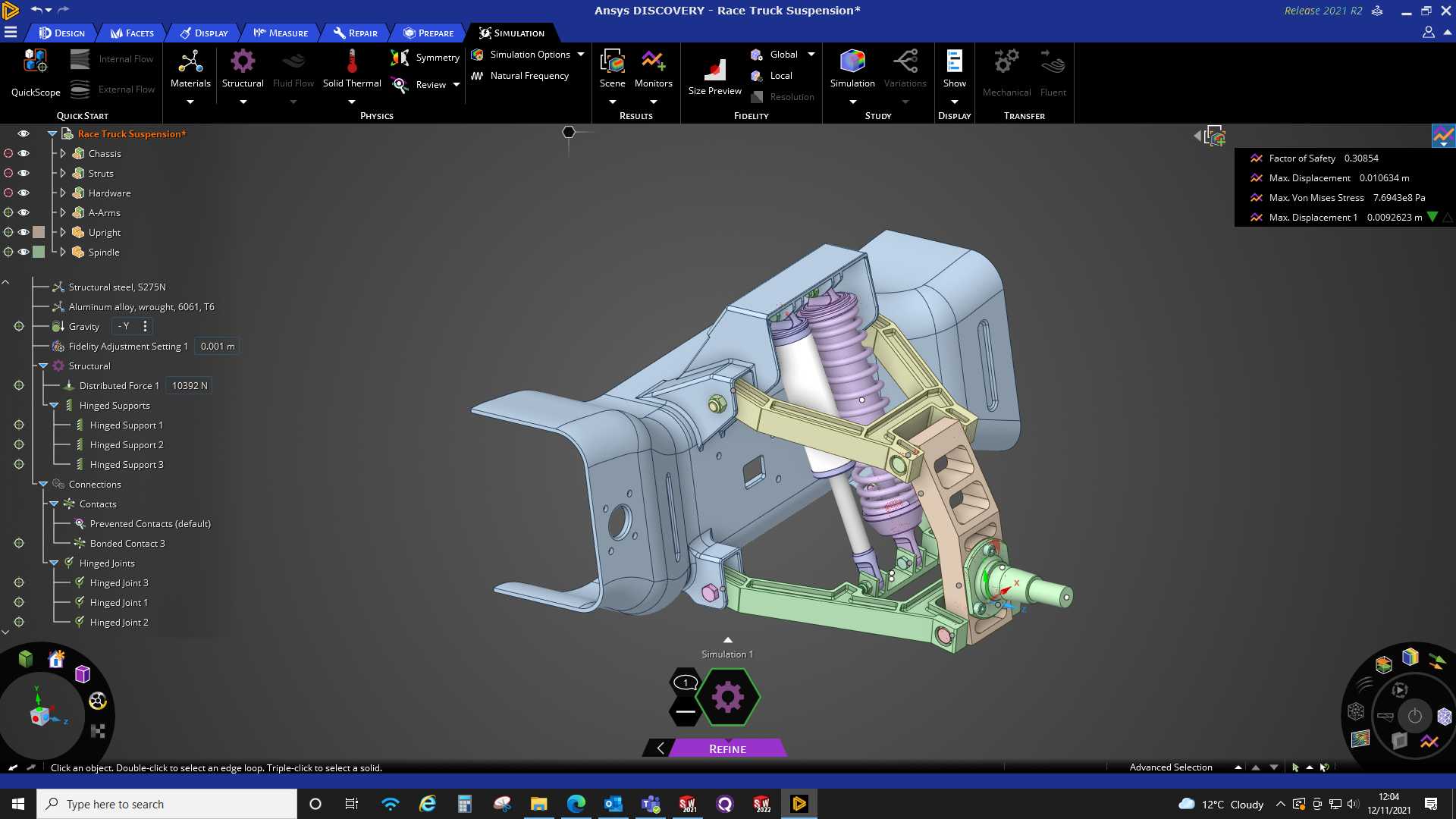

　　冷色区域为低应力富余区。从结构设计角度看，该悬架采用叉形双臂支撑结构，两侧弧形臂承接轮端跳动行程，中间轴座与转向节配合实现转向功能，构件整体外形适配轮端跳动包络边界，安装点位与车架纵梁预留孔位完全匹配，横向安装宽度控制在轮距允许范围内，垂向高度预留足够的减震器安装行程，不会在极限跳动工况下与车架、轮辋发生运动干涉。通过仿真结果可直接指导结构优化，针对高应力区域可适当增加过渡圆角半径、调整壁厚分布，低应力区域可做轻量化挖除处理，在保证构件屈服强度满足3倍动载安全系数的前提下，尽可能降低构件自重，减少整车簧下质量，提升行驶平顺性。仿真过程中同步校核了构件在极限冲击工况下的变形量，确保最大变形量不超过轮端定位参数允许的偏差范围，避免行驶过程中出现轮偏、摆振等问题，为后续实物样机试制、台架疲劳试验提供可靠的数值依据，减少实物迭代次数，缩短研发验证周期。
