SolidWorks装配环境下有限元分析柱面配合结构

　　在常规机械结构的装配设计环节，柱面类配合结构是极为常见的连接形式，这类结构广泛出现在转轴支撑、滑动导向、管件对接等场景中，其配合精度、接触应力分布直接决定了整套机构的运行寿命与可靠性。很多设计人员在完成三维建模后直接出图加工，往往忽略装配状态下的力学耦合影响，导致实际装配后出现配合面压溃、磨损过快、运转卡滞等问题，而在SolidWorks装配环境下开展有限元分析，就能在设计阶段提前预判这类风险。

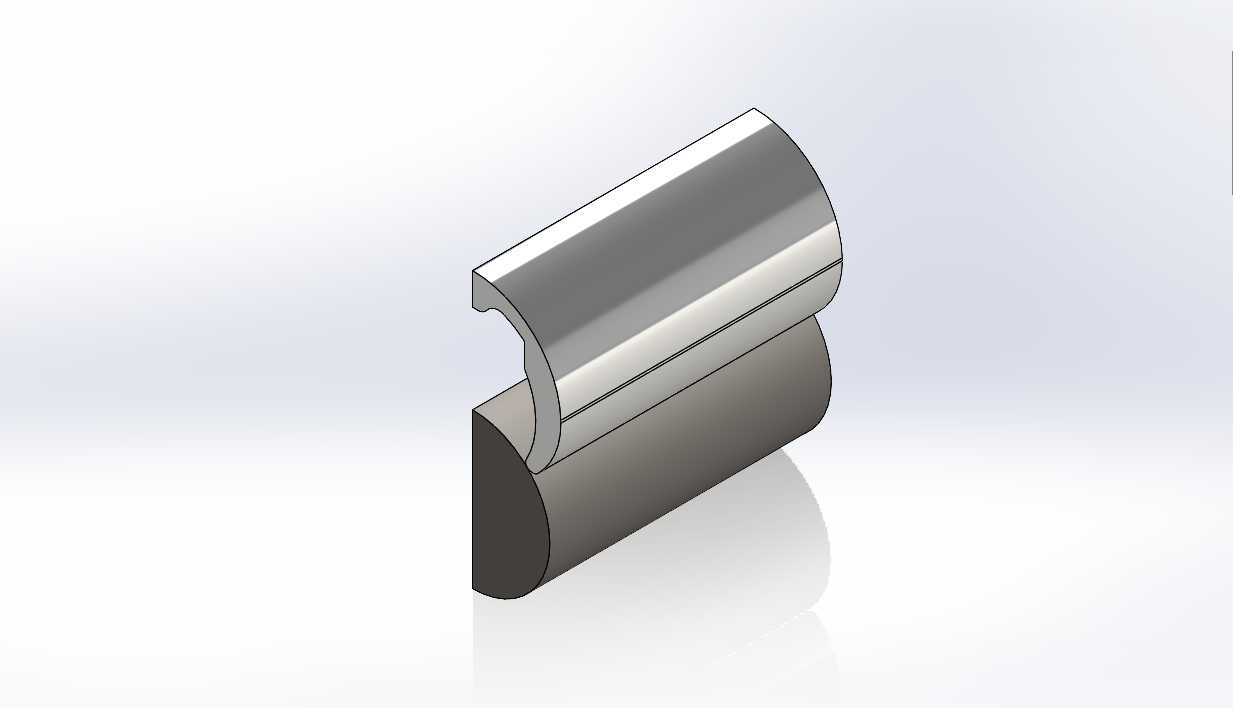

　　做这类装配体的有限元分析，首先要理清实际工况下的约束边界，不能直接照搬零件级分析的固定约束逻辑。比如这类半包覆式的柱面配合结构，外层包覆件的开口侧是应力集中的高发区域，在建模时要还原实际装配的预紧力状态，不能简单将两个零件做绑定接触，要根据实际配合公差设置摩擦接触参数，金属件之间的干摩擦系数通常取0.15到0.2之间，如果有润滑工况还要对应调整参数。

　　从结构本身的设计逻辑来看，这类柱面配合的包覆长度、开口宽度、壁厚参数都和受力情况直接相关。如果是用于转轴支撑的结构，包覆角度通常不小于120度才能保证足够的支撑面积，开口处要做圆角过渡避免应力集中，圆角半径一般取壁厚的0.2到0.3倍，过小的圆角会在开口边缘产生数倍于平均应力的峰值，很容易在交变载荷下产生疲劳裂纹。安装边界上要注意，这类结构的固定端通常设置在包覆件的外侧平面，要预留足够的螺栓安装空间，螺栓孔的中心距配合面的距离不能小于螺栓直径的1.5倍，避免装配时螺栓预紧力导致配合面变形，影响柱面的圆度精度。

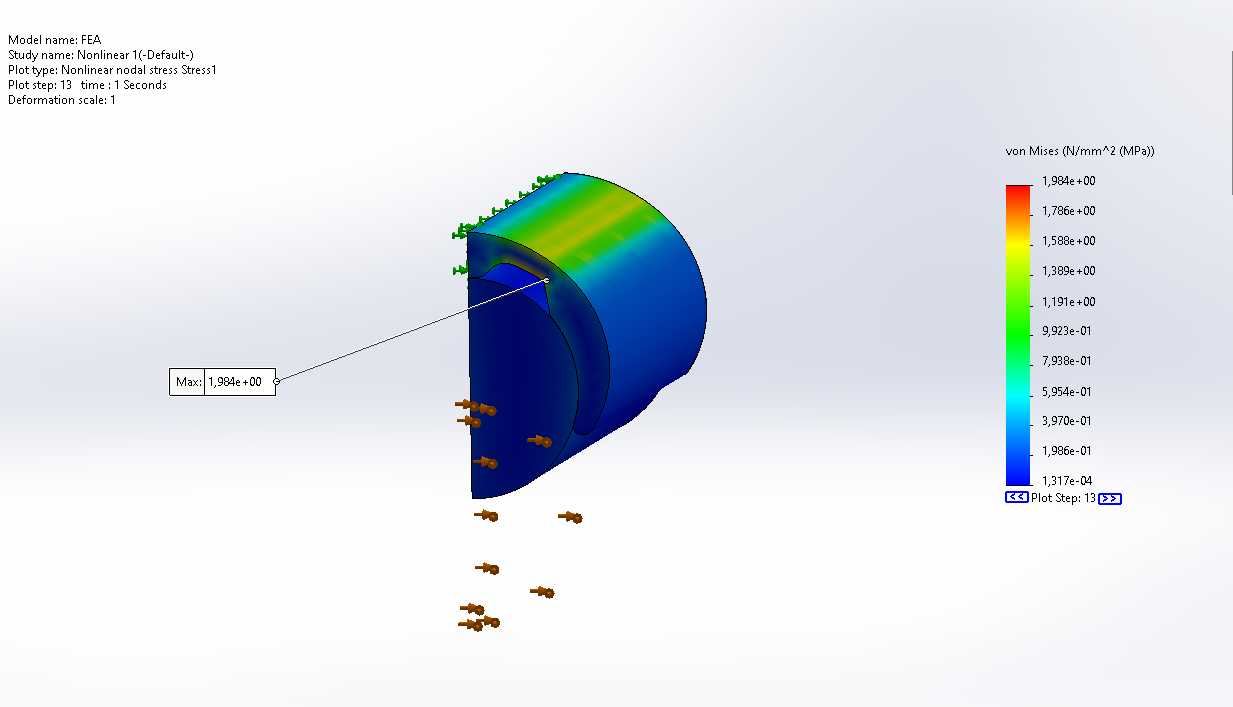

　　在仿真分析的过程中，要重点关注三个位置的应力数据：首先是配合面的接触压力分布，理想状态下接触压力应该沿轴向均匀分布，如果出现两端压力大中间压力小的情况，说明结构的刚性不足，受载后会出现喇叭口变形，需要适当增加包覆件的壁厚或者增设加强筋；其次是开口位置的最大主应力，要对照材料的屈服强度校核安全系数，静载工况下安全系数不低于1.5，交变载荷工况下要提升到2.5以上；最后是配合面的相对滑移量，滑移量过大会导致配合面出现微动磨损，长期运行后间隙扩大产生异响，这时就要调整配合过盈量或者增加周向定位结构。

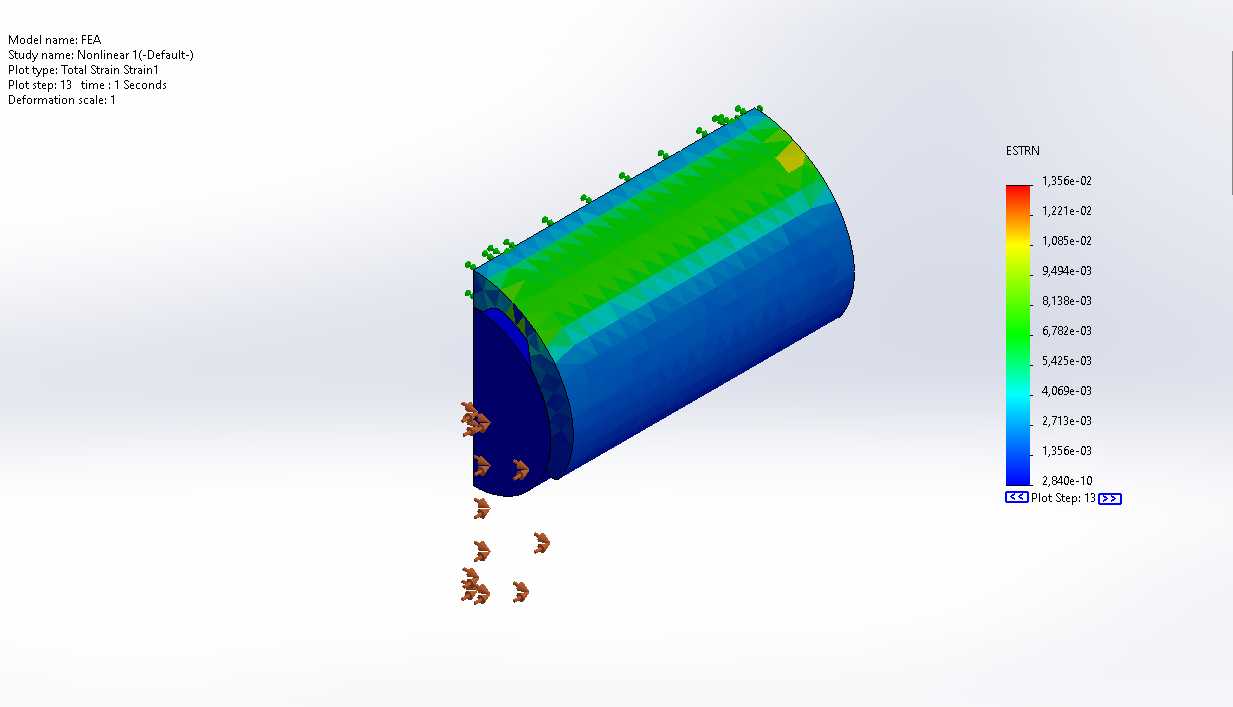

　　很多设计人员做装配体有限元分析时容易犯的错误，是把所有零件都当成刚性体处理，忽略了零件本身的变形对接触状态的影响，实际上这类薄壁包覆结构在受载时的变形量足以改变接触区域的分布，必须把参与配合的零件都设置为弹性体，网格划分时在配合面和开口位置做网格加密，网格尺寸控制在壁厚的1/5左右才能保证计算精度，同时要避免出现过于尖锐的网格单元导致计算不收敛。

　　实际工程应用中，这类结构的仿真结果还要和实际装配的工艺结合考虑，比如过盈配合的装配压入力，仿真计算出的压入力要和实际压装设备的参数匹配，过盈量太大不仅压装困难，还会导致包覆件被撑裂，过盈量太小则无法传递足够的扭矩，容易出现相对转动。通过装配环境下的有限元分析，就能在开模或者加工前把这些参数调整到合理区间，减少后续的试错成本，避免样机阶段出现结构性的设计缺陷。
