管夹结构非线性有限元受力分析案例

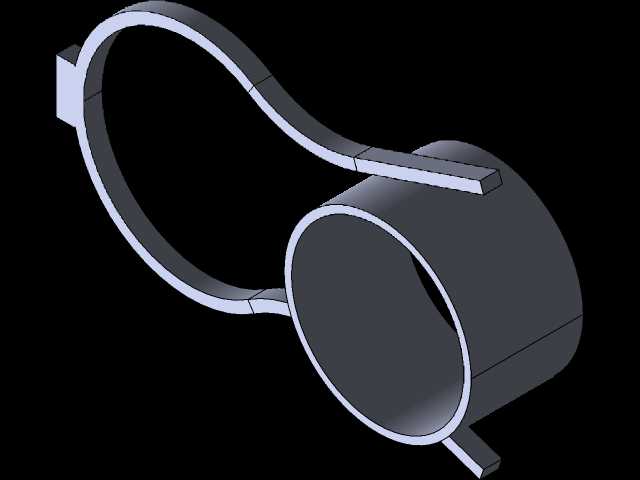

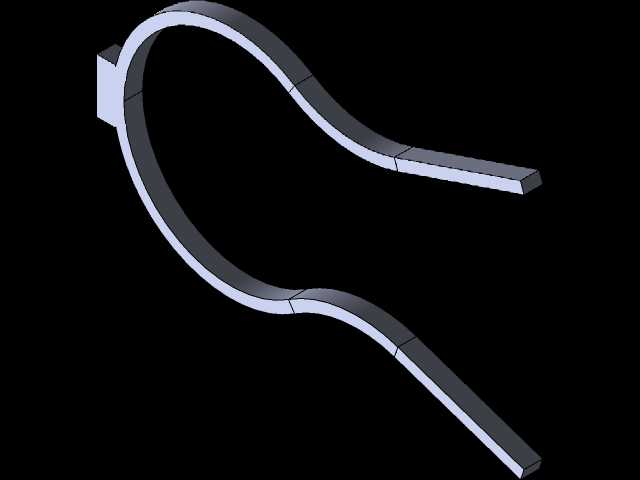

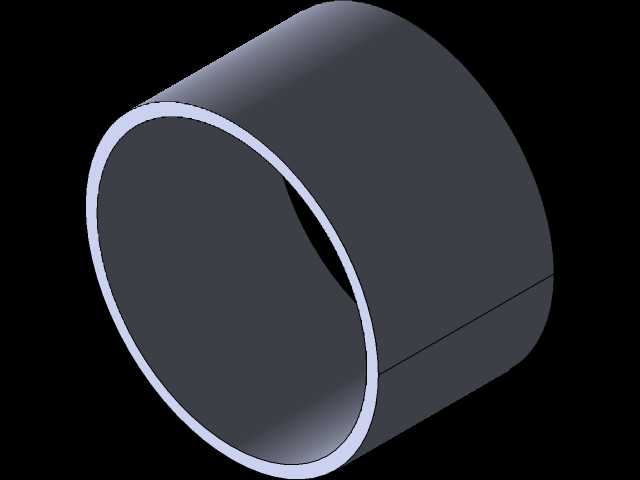

　　本次分析针对双环嵌套式管夹夹持结构展开，这类结构常见于流体管路布设场景，在液压泵站、工业制冷管线、车用供油管路的固定环节应用广泛，核心作用是在设备运行产生振动、管路存在热胀冷缩位移时，依然保持对管路的稳定夹持力，避免管路松脱、移位引发的介质泄漏问题。从结构形态来看，该夹持件采用两个曲率不同的环形主体通过连接臂连为一体，大环适配大直径主管路的固定需求，小环对应旁通细管路的夹持定位，两个环体的开口端均设置了带安装孔的固定耳，可通过螺栓将整个结构锁紧在安装基座上，连接臂的过渡段做了圆弧平滑处理，避免应力集中导致的结构断裂风险。在实际工程应用中，这类夹持结构往往会同时受到管路的重力拉扯、设备运行传递的交变振动载荷、

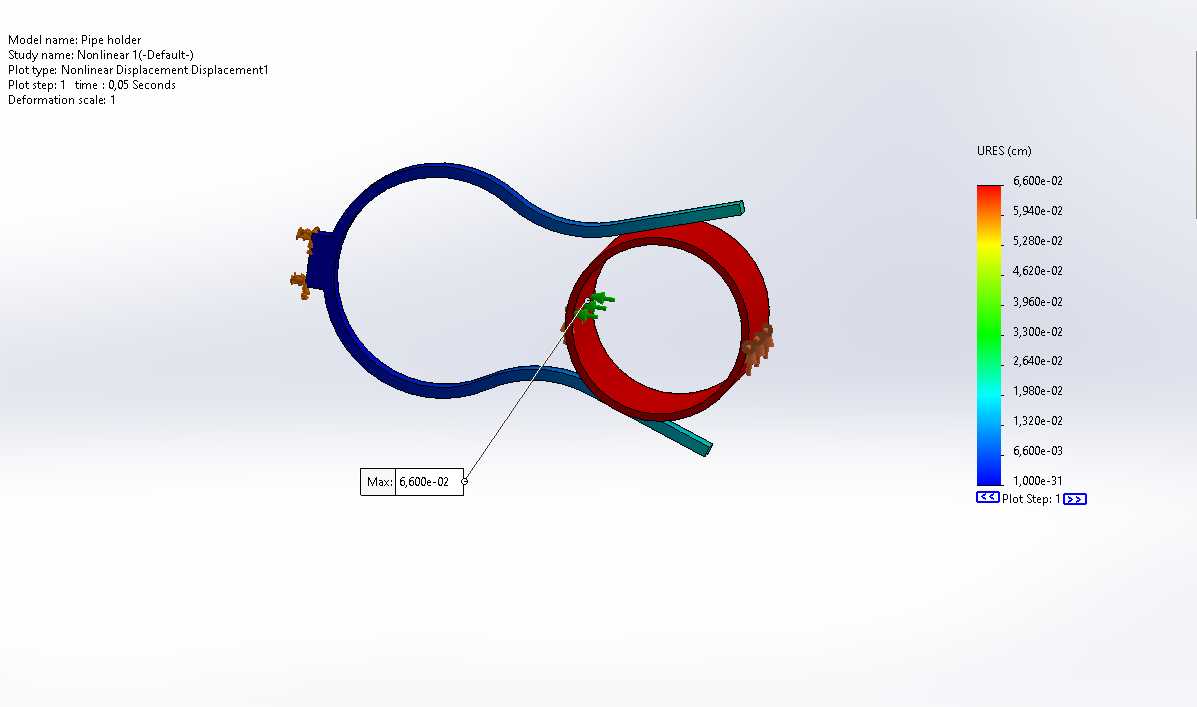

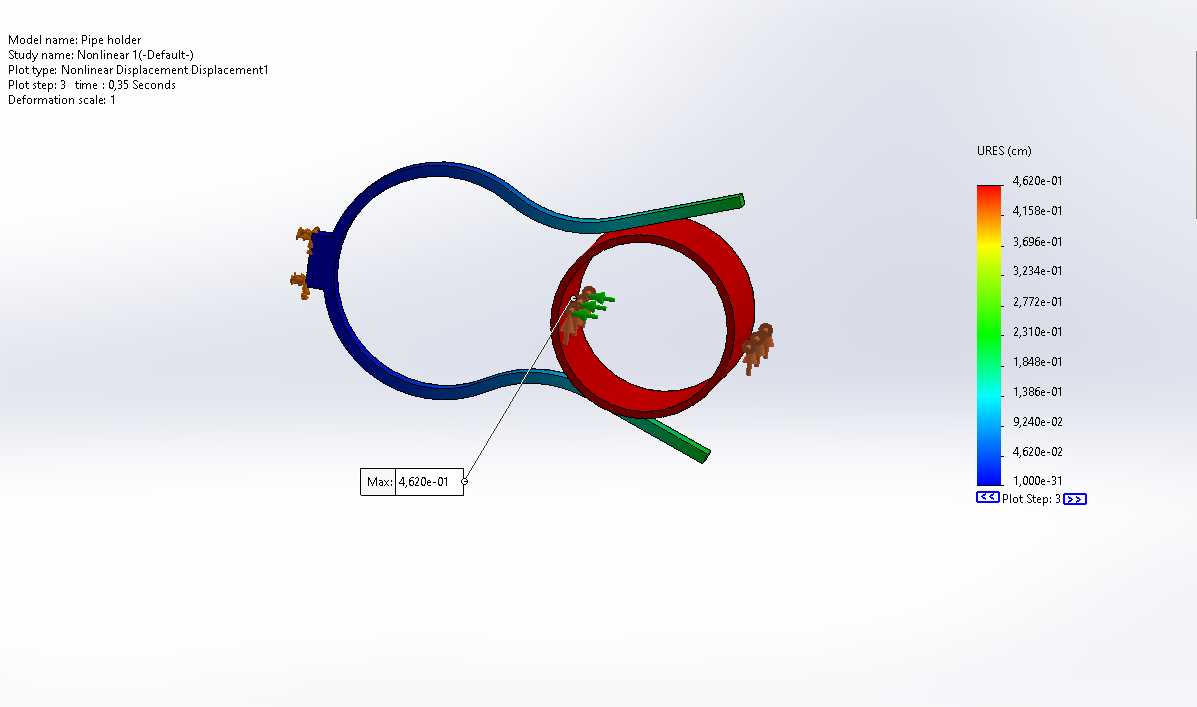

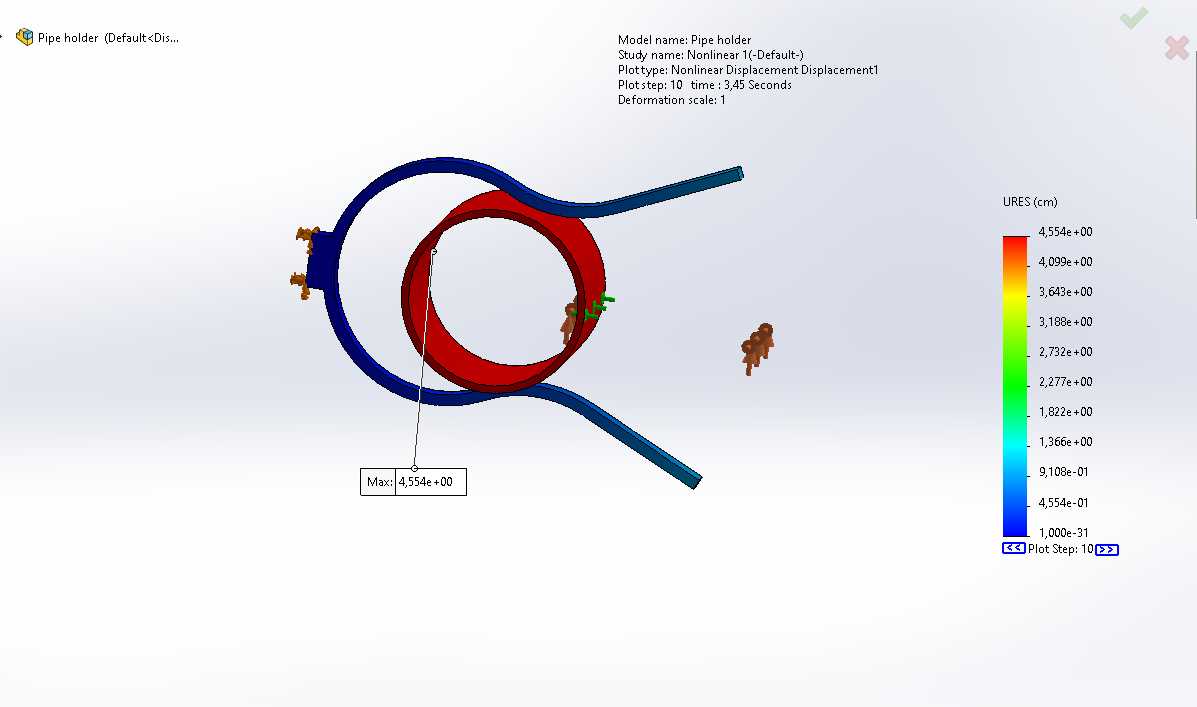

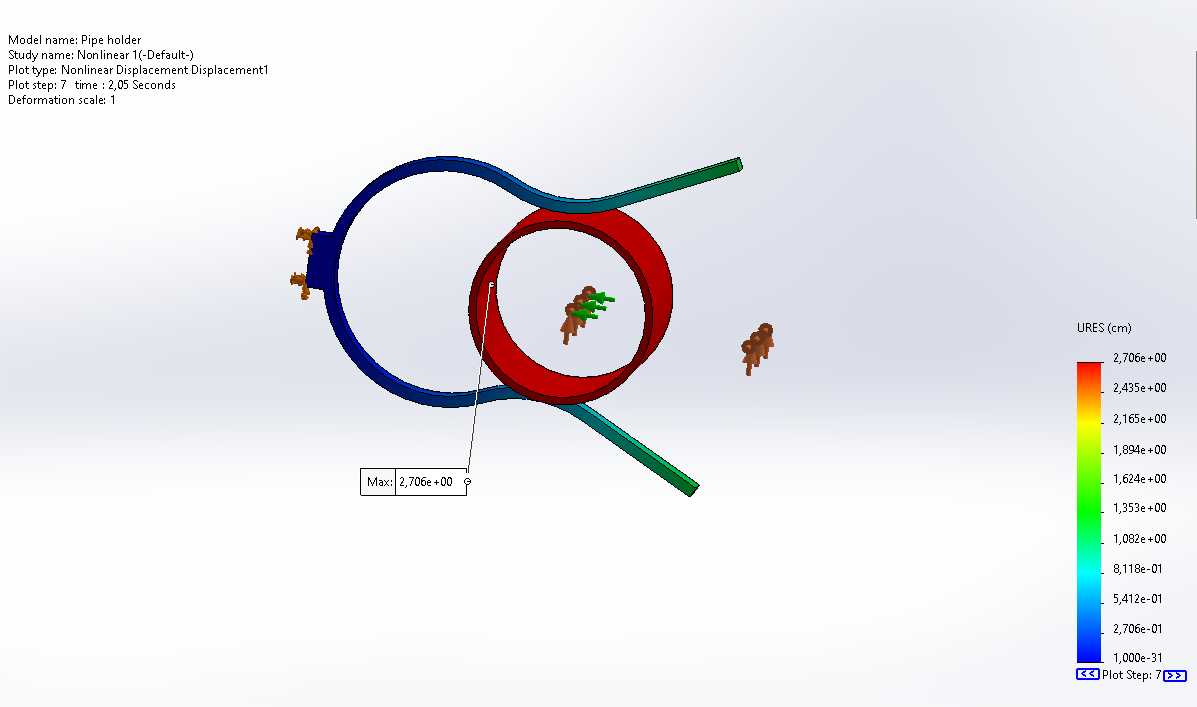

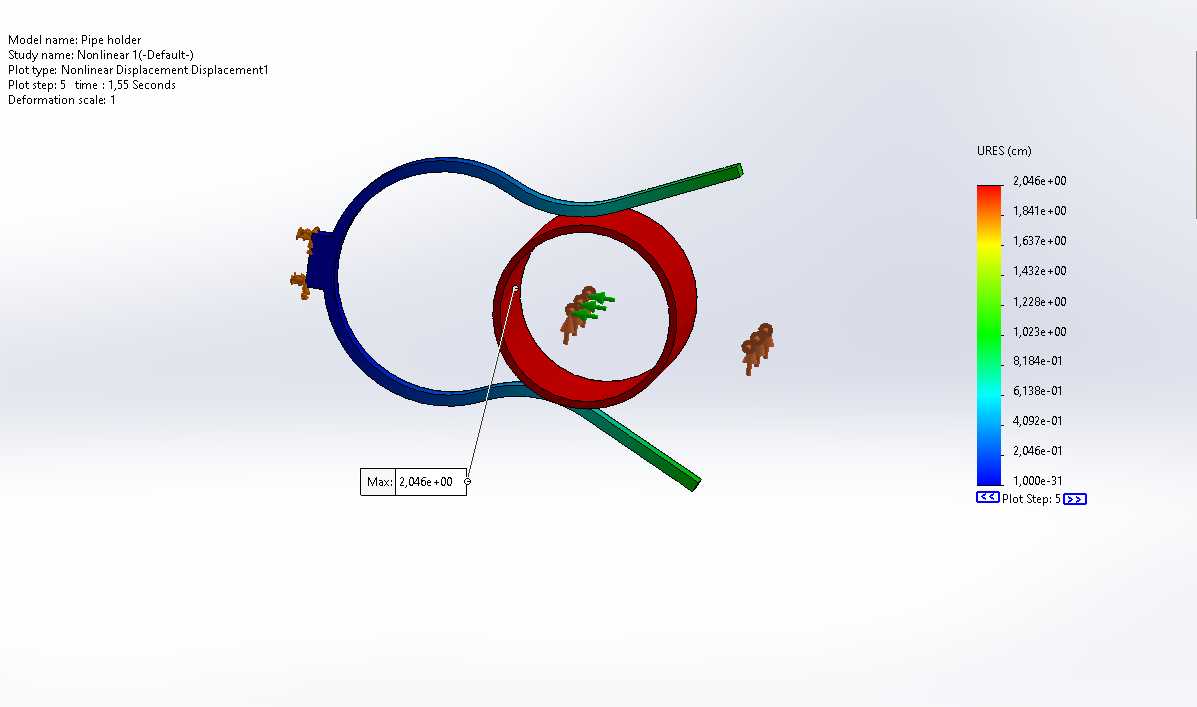

　　管路内部介质压力波动带来的径向作用力，常规的线性静力学分析无法准确模拟材料进入塑性阶段、接触状态变化后的受力表现，因此需要采用非线性求解逻辑开展仿真计算。分析过程中对两个环形夹持面与管路外壁的接触关系做了非线性接触设置，考虑夹持锁紧后接触面的摩擦滑移效应，同时在固定耳位置施加全位移约束，模拟实际螺栓锁紧后的边界状态，在环体内壁施加对应管路胀缩的径向载荷，求解后得到的位移云图可直观呈现结构在极限载荷下的变形分布规律，最大变形量出现在小环的开口端位置，与实际工程中夹持件失效的常见位置完全吻合。从设计校核的角度看，这类非线性分析的结果可以直接指导结构的尺寸优化，比如针对变形量较大的小环开口位置，可以适当增加环体壁厚、

　　调整固定耳的螺栓孔位置来降低局部应力，连接臂的截面尺寸也可以根据应力分布结果做轻量化调整，在保证结构强度满足全工况载荷要求的前提下，减少材料用量降低生产成本。同时仿真得到的不同载荷下的夹持力变化数据，也能为安装时的螺栓锁紧扭矩提供参考，避免锁紧力过大导致环体出现塑性变形，或是锁紧力不足导致管路固定失效。在安装边界层面，该结构的固定耳安装孔间距、环体内径尺寸都需要和适配的管路直径、基座安装孔位做匹配校验，分析过程中提取的不同载荷下的安装面反力数据，也能为基座的结构强度设计提供输入参数，保证整个管路固定系统的可靠性。
