基于CFD的流道流速场仿真分析模型

　　在流体输送类设备的结构优化环节，流道内部的流速分布均匀性直接决定设备运行效率与局部损耗水平，本次仿真分析针对狭长矩形截面流道内置导流构件的工况开展，可覆盖暖通风道、工业流体输送管路、小型换热设备流腔等多类场景的前期验证需求。从实际工程落地角度看，这类流道结构常见于车间通风系统的支管段、小型水冷设备的冷却腔、气力输送的进料过渡段，以往设计阶段多依赖经验公式估算沿程阻力，容易忽略导流构件周边的局部涡流区，导致实际运行时出现局部压损过大、流道壁面长期受紊流冲刷出现磨损、输送介质含颗粒时出现局部沉积堵料等问题。本次分析模型在搭建时，先完成流道实体与内置导流板的几何布尔运算，提取完整的流体域空间，针对导流构件边缘、

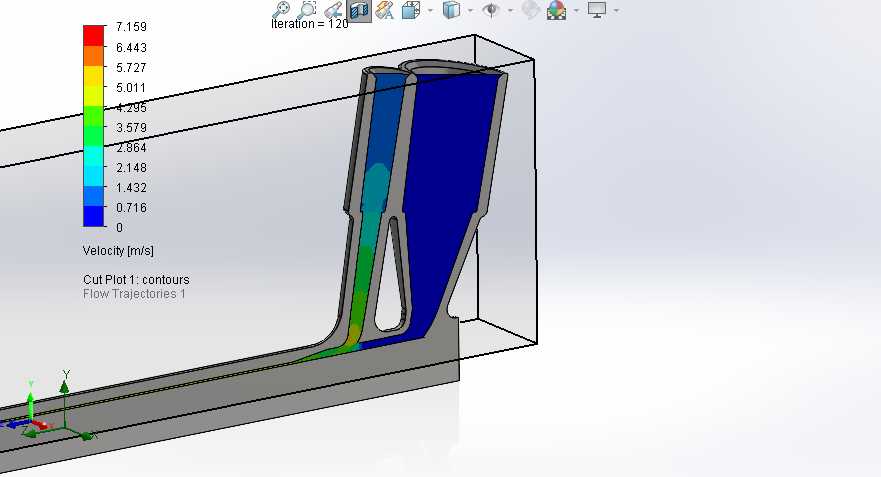

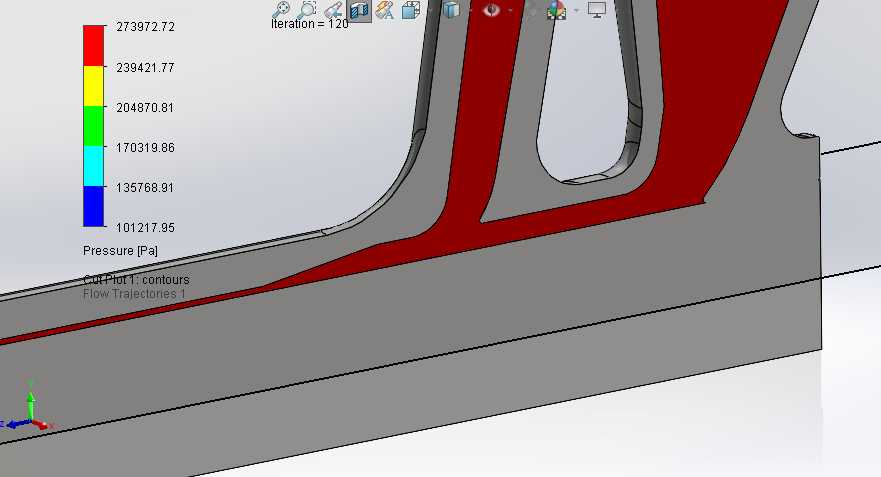

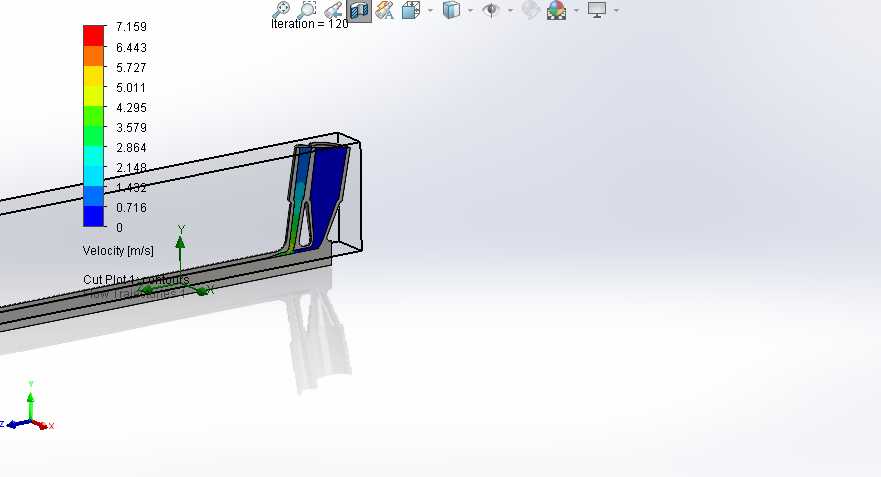

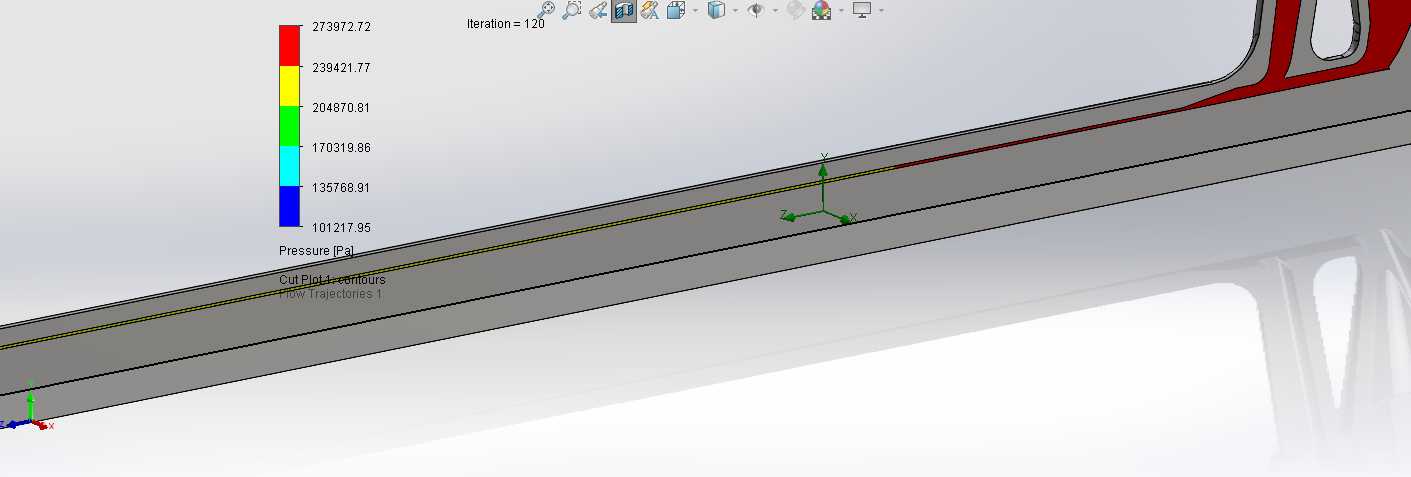

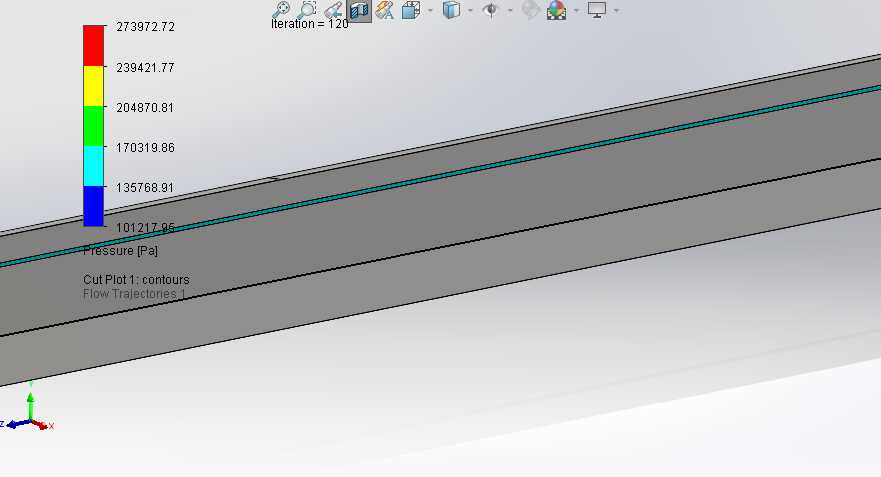

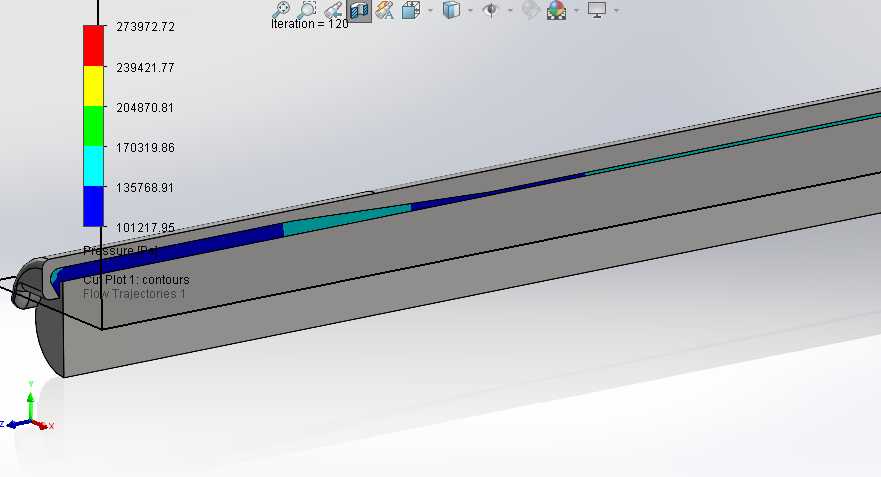

　　流道进出口位置做网格局部加密，保证近壁面边界层的网格y+值符合湍流模型计算要求，避免因网格精度不足导致流速梯度计算失真。从仿真输出的流速云图可以直观看到，流道入口段来流经过导流构件时，不同截面位置的流速分层清晰，导流板背流侧未出现大面积低速滞止区，说明导流构件的型线设计能够平顺引导流体转向，减少局部涡流的产生。在设计边界设定上，流道的进出口连接尺寸匹配常规工业管路的法兰安装标准，整体外形尺寸控制在常规设备的安装预留空间范围内，不需要额外调整原有管路的布设位置，可直接替换原有同规格的直段流道完成改造。模型中导流构件的安装位置预留了调整余量，工程人员可根据实际输送介质的粘度、流速参数，微调导流板的倾斜角度，适配不同工况下的流场优化需求，

　　比如输送含尘气体时可适当增大导流板的转角，降低局部流速减少壁面冲刷；输送冷却水时可调整导流板间距，强化流道内的流体扰动提升换热效率。这类CFD仿真分析的核心价值在于，不需要加工实体样机开展流场测试，就能提前预判结构设计存在的流场缺陷，大幅缩短结构优化的迭代周期，减少样机试制的成本投入，对于中小批量的非标流体设备设计而言，能够有效降低设计阶段的试错成本，保证最终交付的设备流道压损控制在设计阈值范围内，避免实际投用后出现输送能力不足、能耗超标的问题。
