钣金焊接式方变方过渡料斗结构

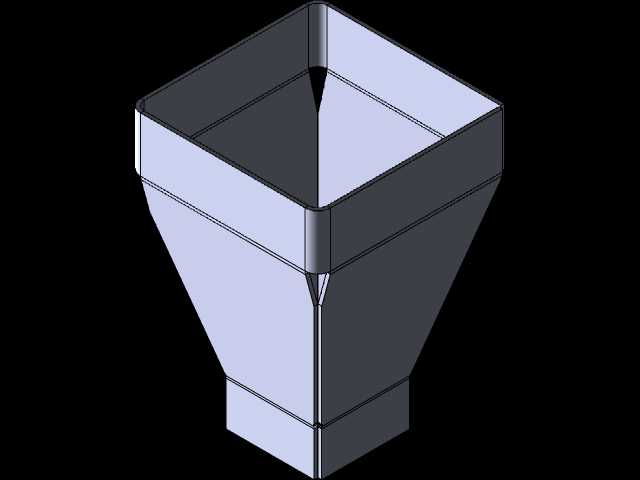

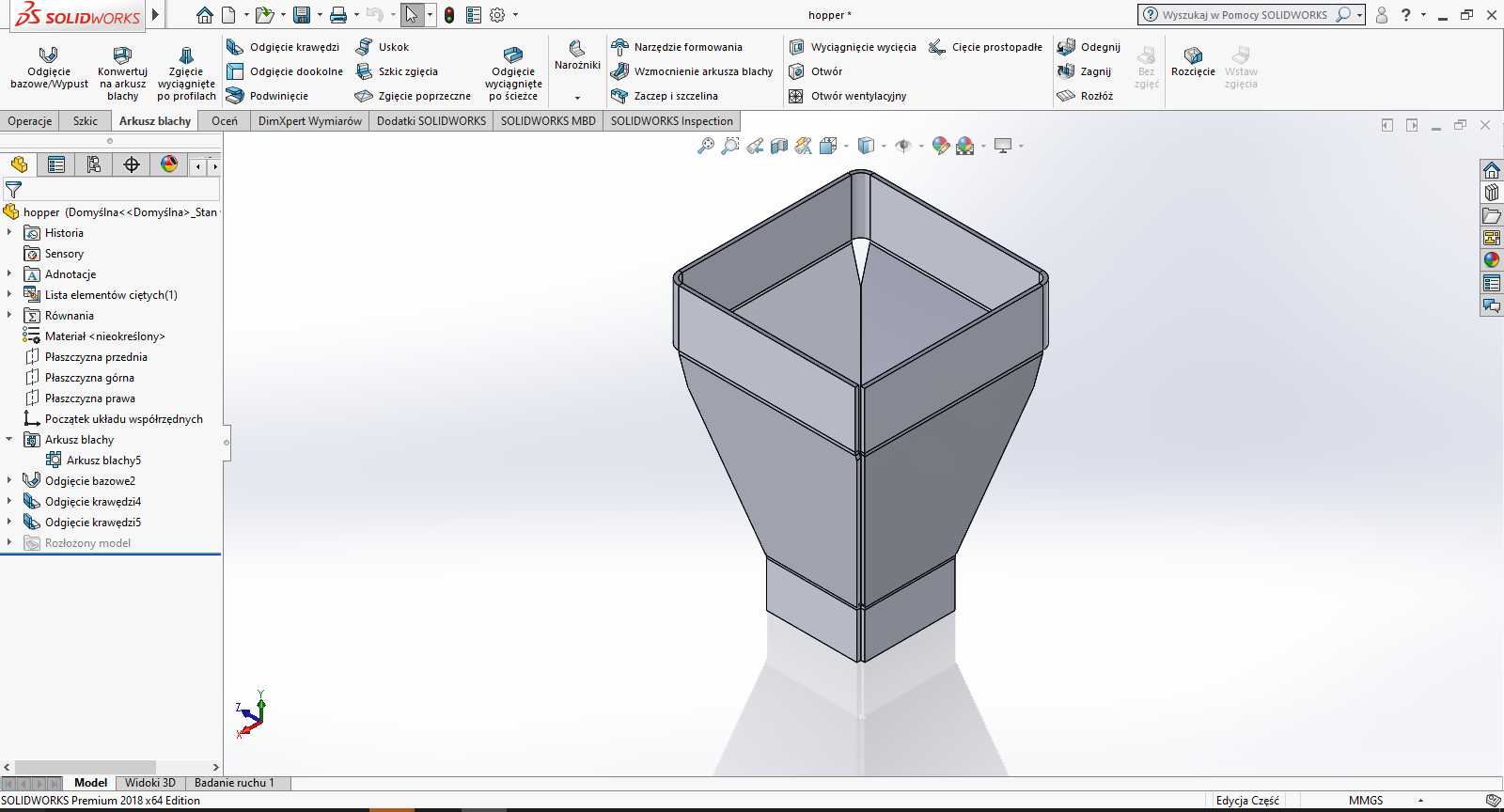

　　这类方变方金属板料斗，多应用在散料处理生产线的上下工序衔接位置，常见于粮食加工、建材配料、化工粉体输送、五金件分拣输送等场景，承担不同口径设备之间的物料导流过渡作用，避免物料在流转过程中出现卡滞、撒漏、积料问题。从结构设计来看，整体采用等厚度金属板折弯后拼焊成型，上下两端均为方形接口，上端大口径对接上方料仓、振动给料机或者皮带输送机的落料端，下端小口径对接下方的螺旋输送机、计量料斗或者包装设备的进料口，过渡段采用渐变收缩的锥面结构，四个侧壁的倾斜角度经过核算，针对不同堆积密度的物料，倾斜角度大于物料的自然安息角，保证粉状、颗粒状甚至小块状物料能够依靠自重顺利下滑，不会在锥壁残留积料。设计过程中，

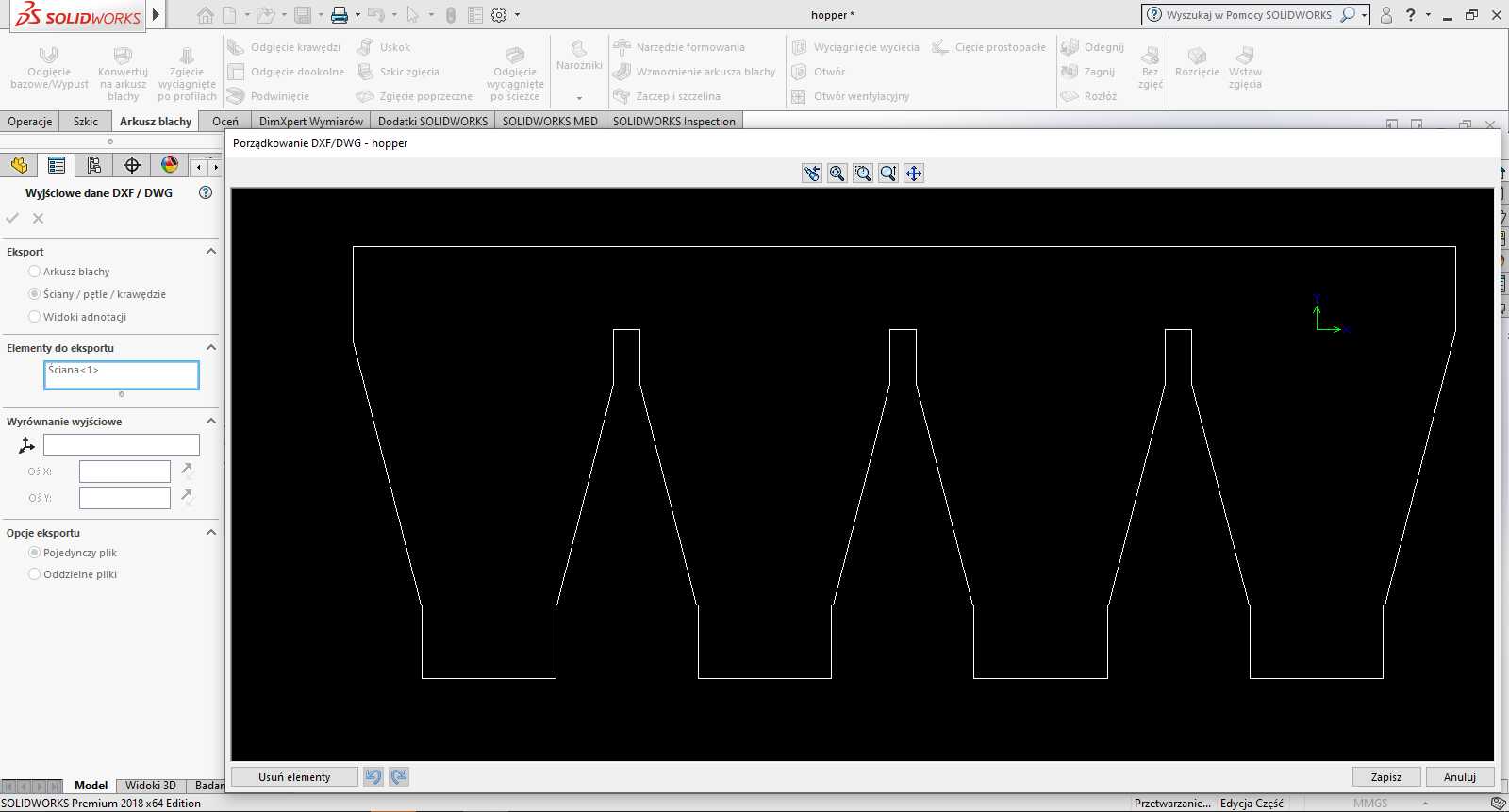

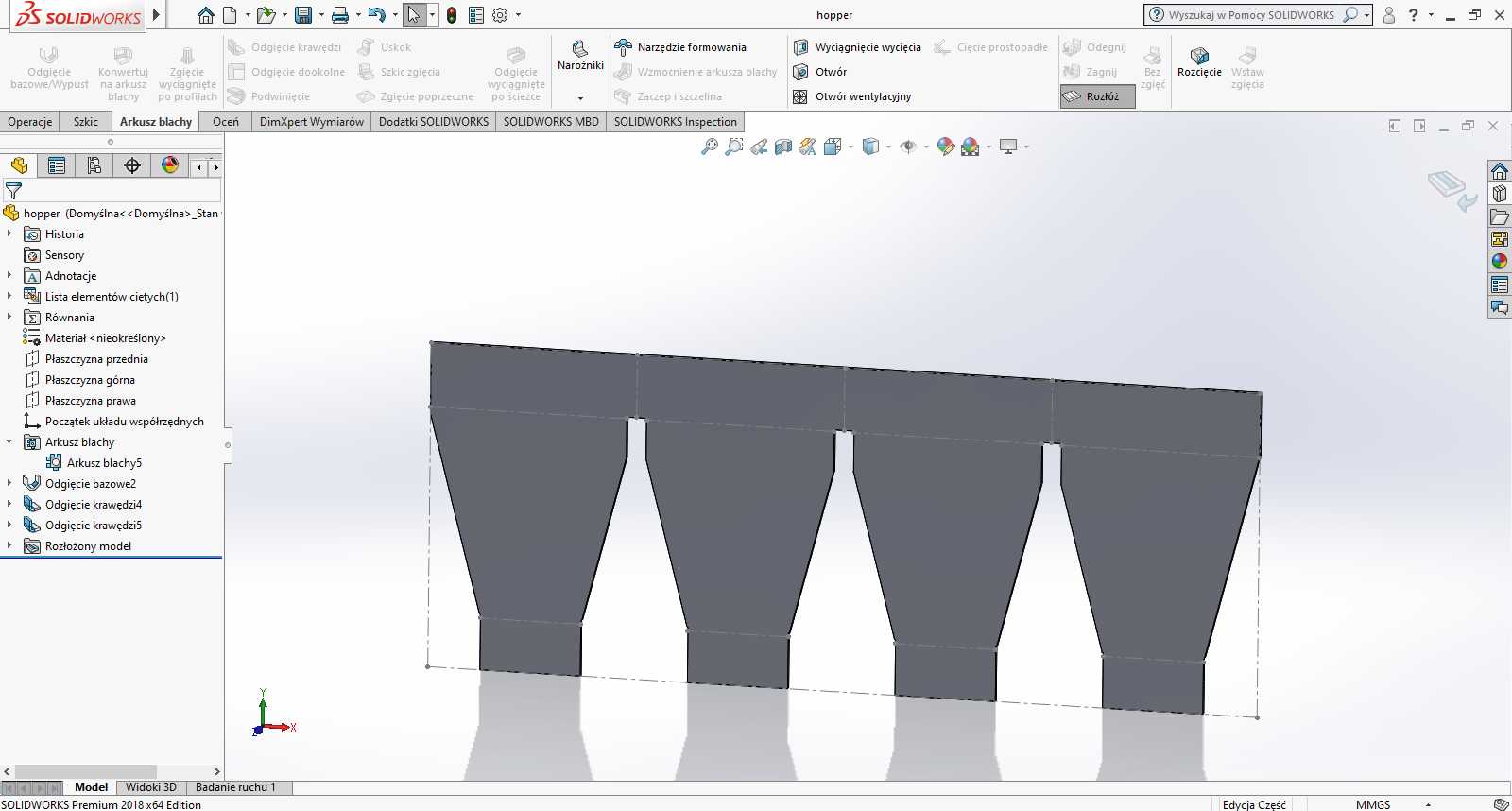

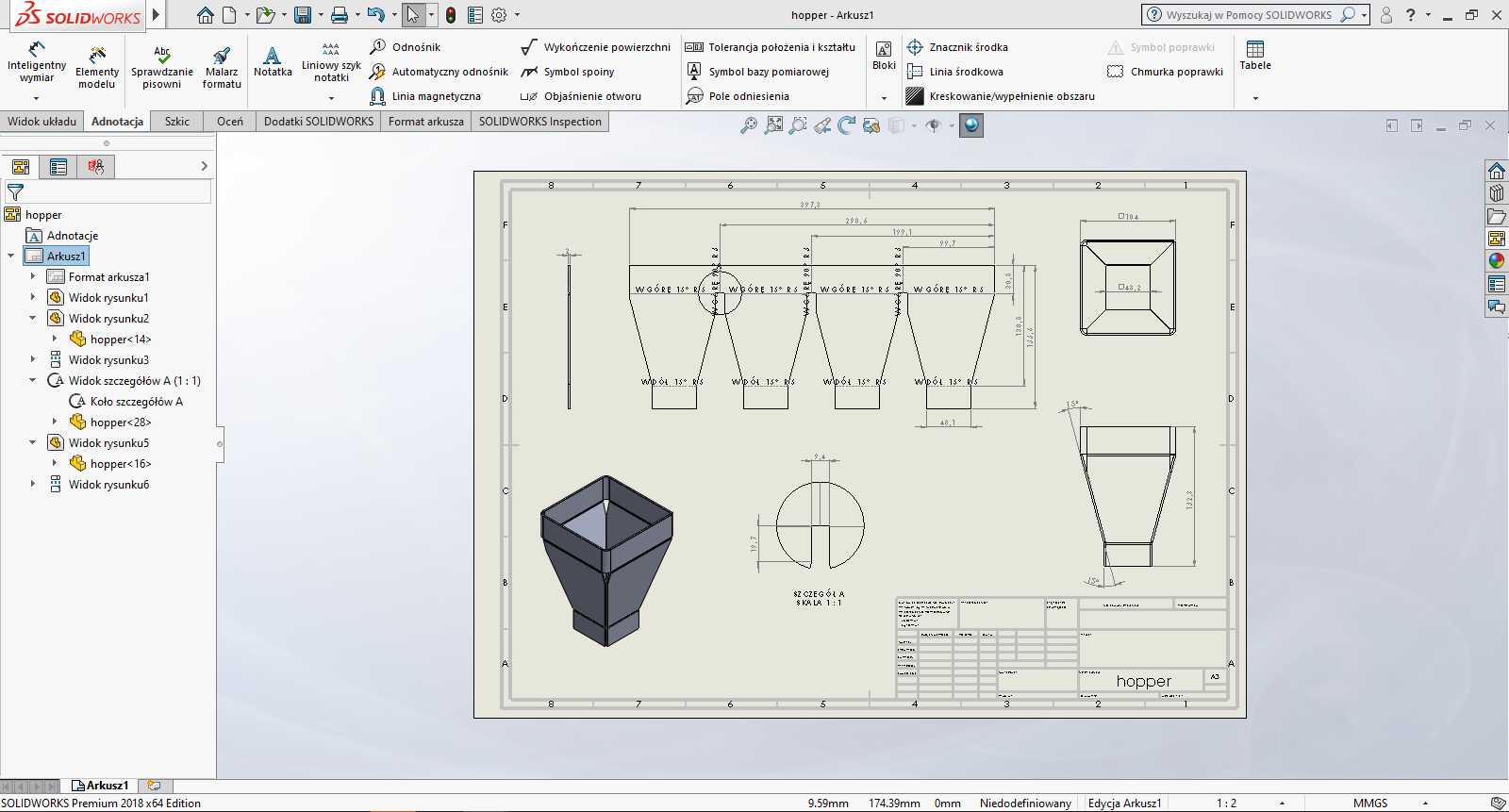

　　各块钣金板的折弯边预留了统一的焊接余量，拼缝位置采用连续角焊缝，保证整体结构的密封性，避免细粉状物料从拼缝泄漏；上下两端的接口位置都预留了法兰安装边，安装边上预先规划了螺栓孔位，能够直接和上下游设备的法兰面对接，安装时不需要现场二次裁切开孔，降低现场施工的调整工作量。从安装边界来看，上端方形接口的边长尺寸适配常规标准料仓的出口规格，下端接口尺寸匹配常用管径的方形输送管道入口，整体高度控制在常规设备层间的安装间距范围内，不需要额外调整上下游设备的安装高度就能直接适配。料斗的侧壁没有额外设置加强筋，依靠金属板折弯后的折边结构以及拼焊后的整体刚性满足承载要求，针对容重较大的物料场景，也可以在锥段外部增加角钢加强筋提升结构强度，

　　避免满料时侧壁出现鼓胀变形。实际使用中，这类钣金料斗相比铸造料斗重量更轻，加工周期更短，针对有防腐要求的场景可以直接采用不锈钢板加工，不需要额外做表面防腐处理，维护清理也更加方便，拆开法兰连接就能直接清理内壁残留的物料，避免不同批次物料交叉污染。
