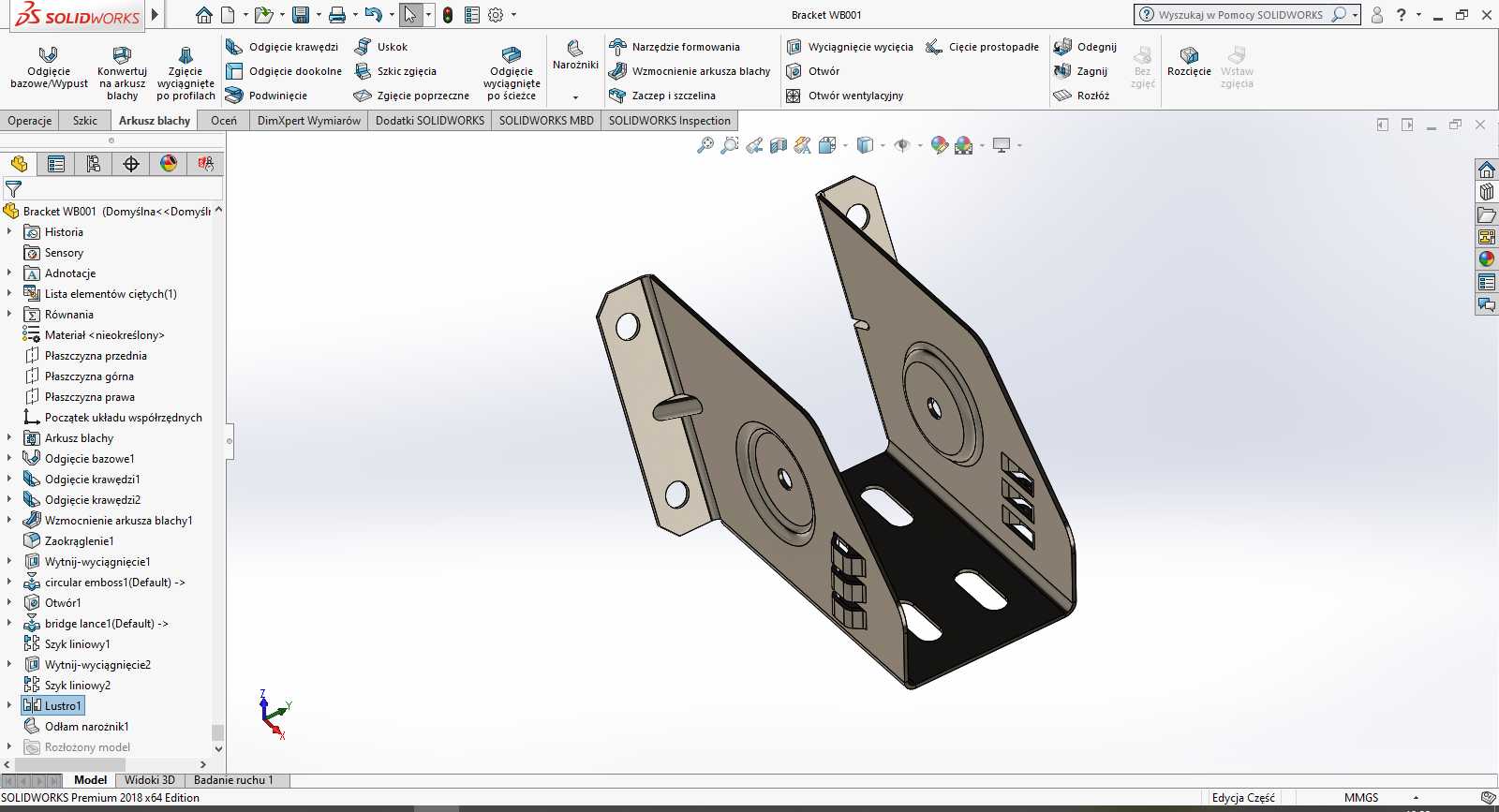

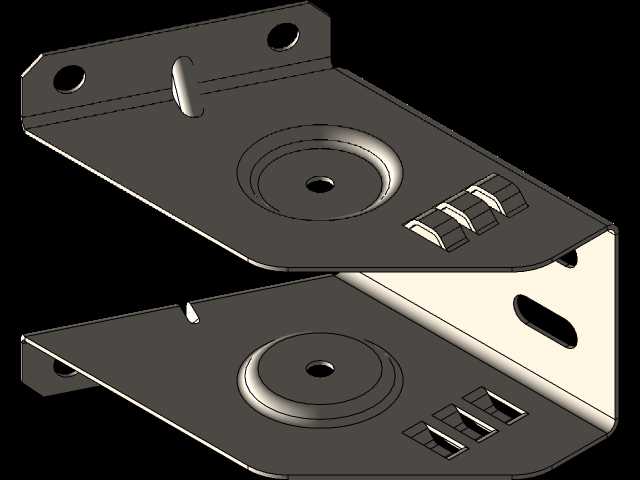

设备安装用折弯钣金支撑固定支架

　　这类钣金支架多应用在中小型工业设备的内部组件承托场景中，常见于自动化产线的电控模块旁、小型动力单元的侧边安装位，或是检测设备内部功能组件的固定工位，主要作用是为被支撑部件提供稳定的安装基准，同时抵消设备运行过程中产生的小幅振动，避免部件移位出现连接松动。从结构设计来看，整体采用薄板折弯一体成型工艺，底座部分预留了长条形调节孔，可在安装时根据实际装配公差调整固定位置，降低对安装面的加工精度要求，两侧立板做了加高翻边处理，既提升了薄板整体的结构刚性，避免长期承重出现形变，也为被支撑部件提供了侧向限位，防止横向窜动。立板上的同轴安装孔做了翻边强化处理，相比直接在薄板上冲孔的结构，能大幅提升孔位的抗挤压能力，适配带定位轴的部件安装需求，

　　侧边预留的小尺寸凸耳结构，可用于固定线束或是小型附属零件，减少额外安装座的布置。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处均预留了合理的折弯内R角，避免折弯时出现板材开裂问题，所有外露边缘都做了去毛刺处理，防止装配过程中划伤操作人员或是配套线缆。安装边界方面，底座的安装孔距适配常规的工业铝型材槽距以及钢板焊接机架的常用安装孔位，不需要额外做转接件即可直接固定，整体高度控制在常规设备内部组件的安装间隙范围内，不会与周边其他部件产生干涉，立板的开孔高度匹配多数小型电机、传感器模块或是气动元件的安装中心高，可直接替换同类型的老旧支架，不需要调整周边部件的安装位置。板材厚度选用常规的冷轧薄板规格，兼顾结构强度与整体重量，在满足承重需求的前提下尽可能降低支架自重，减少对设备整体负载的影响，表面可根据使用场景做喷塑或是镀锌处理，适配不同工况下的防腐蚀需求。
