工字钢梁柱刚性连接节点结构

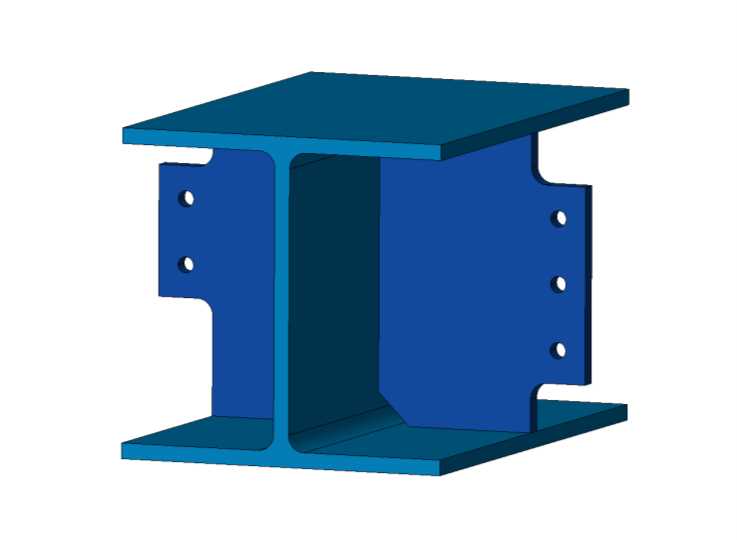

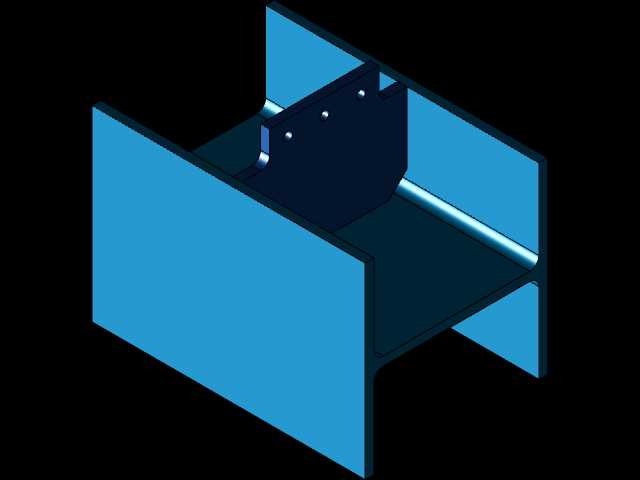

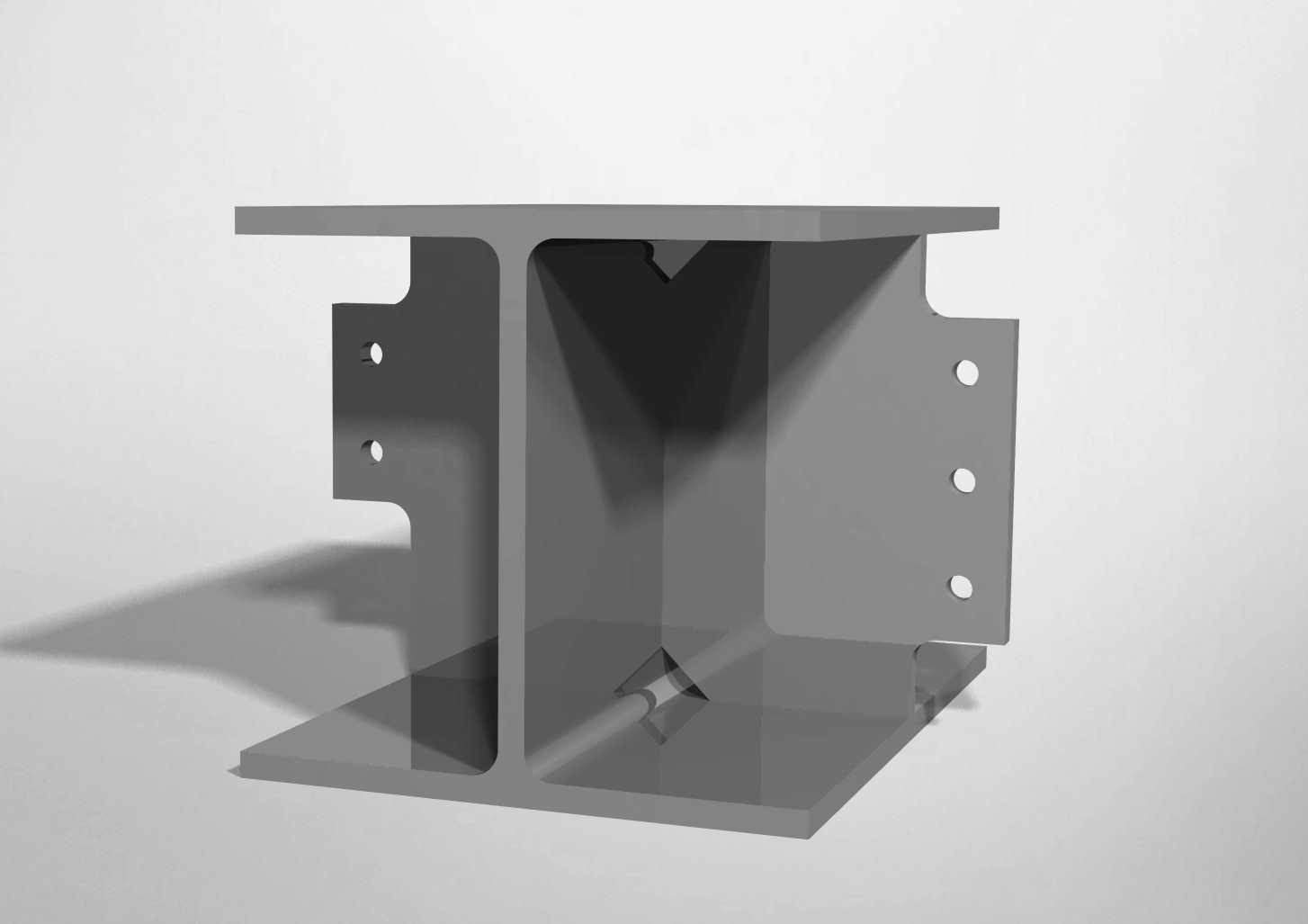

　　这类梁连接构件主要应用于工业厂房钢结构承重体系、重型设备支撑机架、大跨度仓储货架主框架的节点衔接位置，承担垂直荷载传递与水平方向抗剪、抗弯的力学作用，是型钢承重结构中保障整体框架刚性的核心衔接部件。从结构设计逻辑来看，构件主体采用与H型钢梁截面完全匹配的型腔设计，中部预留的空腔可直接套入工字钢梁的端部，无需额外裁切型钢截面，能最大程度保留型钢本身的截面力学性能，避免现场焊接或裁切造成的应力集中问题。两侧伸出的带孔连接板与上下端的端板分别对应不同方向的连接需求，侧部连接板的螺栓孔采用等间距排布，孔位公差按照钢结构连接副的配合要求设计，可适配常规高强度螺栓的穿装需求，安装时无需现场扩孔，能有效缩短现场装配的作业周期。

　　上下端板的平面度要求控制在合理公差范围内，与立柱或相邻梁段对接时可保证结合面的贴合率，减少连接部位的间隙变形。在实际工程应用中，这类连接节点可替代传统的现场焊接节点，规避现场焊接质量不稳定、焊后应力变形难以控制的问题，所有连接面均采用螺栓紧固的装配式连接方式，不仅便于前期安装，也方便后期结构改造时的构件拆卸与复用。设计过程中充分考虑了安装边界的适配性，构件的整体外轮廓尺寸与常规H型钢的截面尺寸形成配套，侧部连接板的伸出长度控制在螺栓安装操作所需的最小空间范围内，不会额外占用框架内部的走线或设备安装空间，端板上的螺栓孔位排布与常用立柱端面的孔位体系完全兼容，可直接与不同规格的承重立柱完成对接。构件的加强筋设置在型腔内部的应力集中位置，

　　也就是梁端受弯时的正应力最大区域，通过三角形加强筋提升节点的抗扭与抗弯承载力，避免节点在重载下出现局部屈曲变形，同时内部加强筋的设置不会影响外部螺栓的安装操作空间，兼顾了结构强度与装配便利性。在重型设备的支撑机架设计中，这类连接节点可用于横梁与竖梁的直角衔接，能够承受设备运行产生的动载荷与振动冲击，相比普通的角码连接，其整体刚性更强，荷载传递路径更清晰，可有效降低机架整体的挠度变形，保障设备运行的稳定性。
