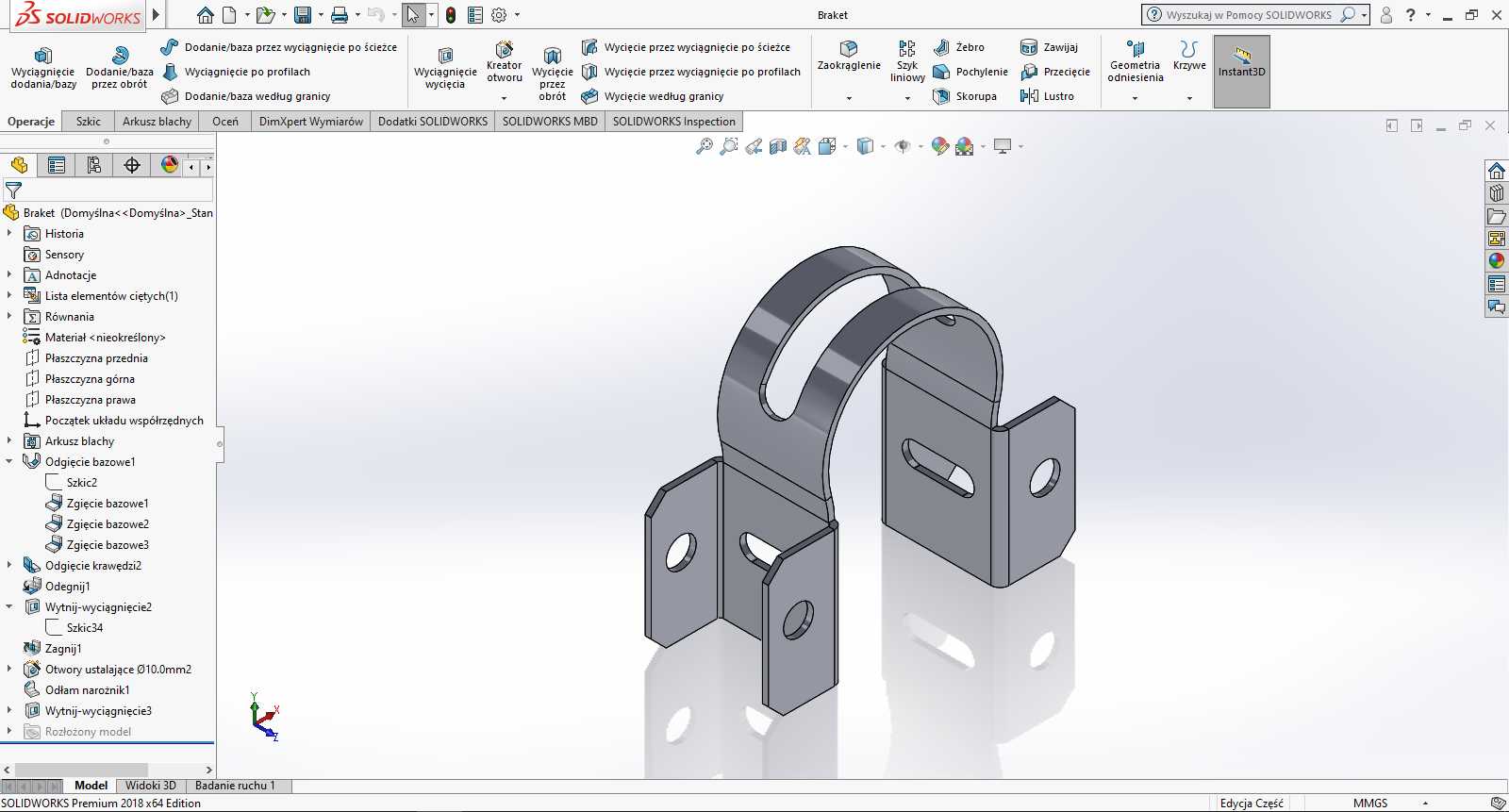

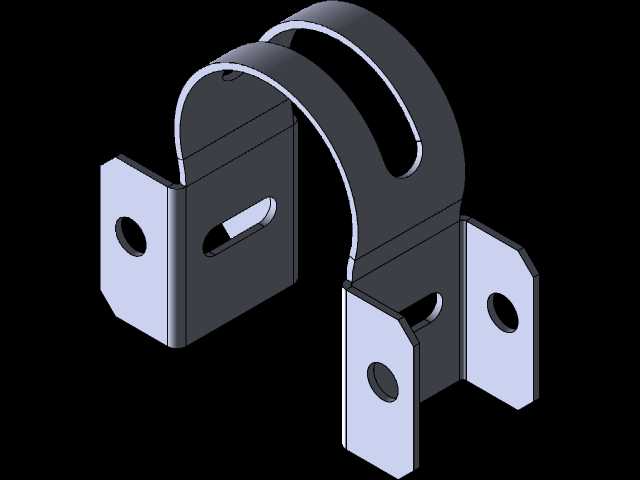

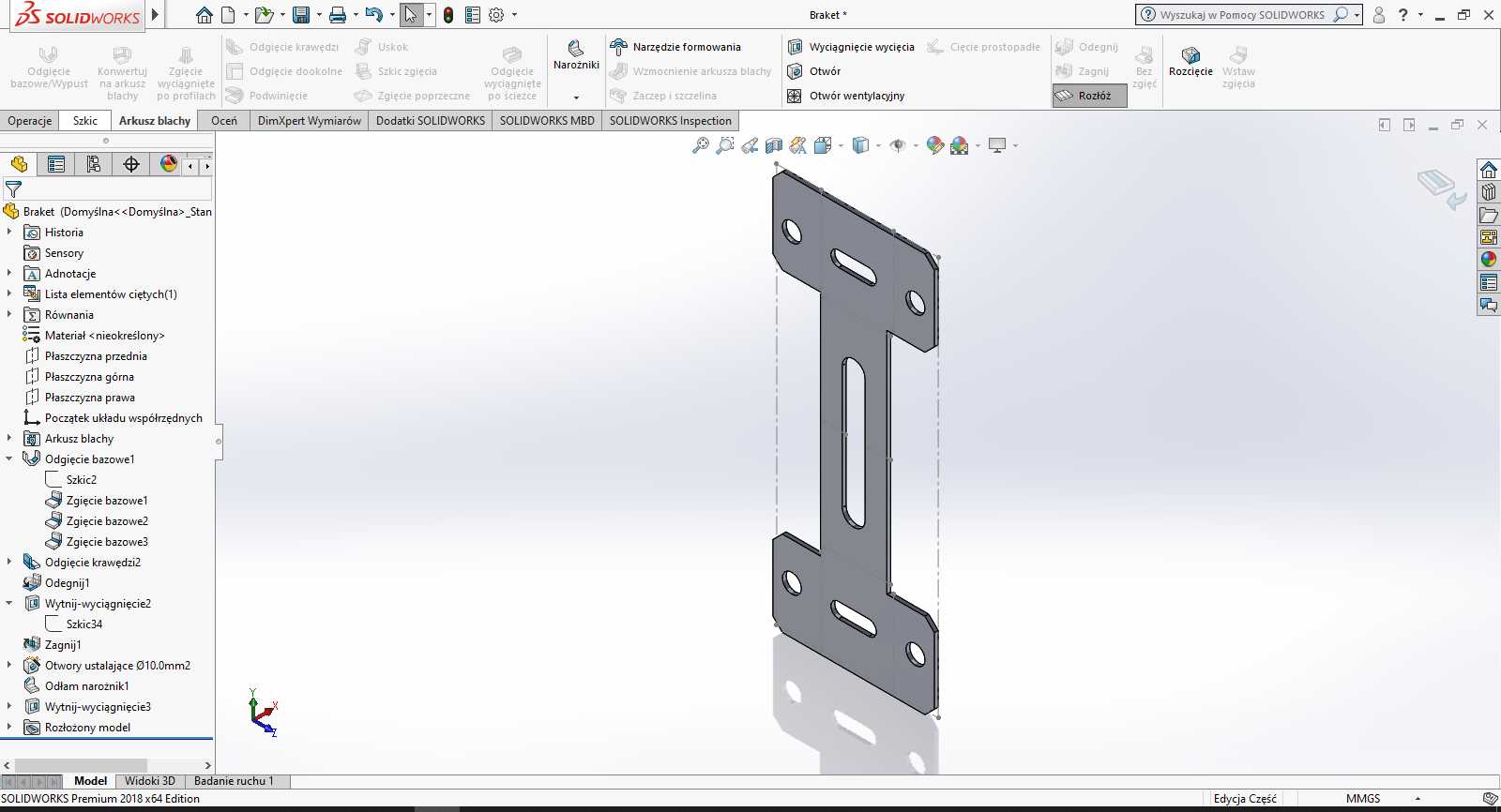

双抱箍式钣金安装固定支架结构

　　这类双抱箍结构的钣金支架，多应用在工业管线布设、小型设备机载部件固定场景中，核心作用是为圆柱类构件提供可靠的抱紧支撑，同时通过自身带安装孔的侧翼板完成与设备基体的刚性连接，替代传统焊接式固定座，降低现场装配的调整难度。从结构设计逻辑来看，上部的双圆弧抱箍段采用等宽钣金折弯成型，两个平行的抱箍臂能分散抱紧时的接触应力，避免单抱箍结构长期受振动出现的箍带变形、夹持松动问题，抱箍端部预留的穿装间隙可适配箍带紧固或者螺栓锁紧两种装配方式，能兼容一定外径公差范围内的圆柱构件安装。下部的两个对称安装侧翼，在折弯时预留了足够的翻边高度，保证安装面的平面度不会因钣金薄料变形出现贴合间隙，侧翼上同时开设了圆形固定孔与长条形调节孔，

　　圆形孔用于主定位锁紧，长孔可补偿安装时的孔位偏差，也能在后期维护时小幅调整支架的固定位置，无需完全拆除紧固件即可完成位置微调。设计过程中需要重点控制折弯内角的R值，避免折弯处出现应力集中导致的开裂，抱箍圆弧的成型尺寸要匹配被夹持构件的外径，预留0.2-0.5mm的装配间隙方便安装时的对位，侧翼安装孔的中心距要匹配通用设备基体的预留安装孔位标准，减少现场二次打孔的工作量。从安装边界来看，这类支架整体占用的安装空间较小，抱箍段的高度根据被夹持构件的直径做匹配设计，侧翼向外延伸的长度控制在保证安装强度的前提下尽可能缩短，避免支架在设备运行振动时出现悬臂共振，钣金料厚的选择根据被夹持部件的重量确定，常规轻型管线固定选用1.

　　5-2mm厚度的冷轧钢板即可满足强度要求，若用于固定较重的机载部件，则需要提升料厚并在折弯处增加压筋强化结构刚性。实际应用中这类支架常被用在气动设备的气管固定、液压管路的管夹支撑、小型电气元件的安装支座等场景，相比铸造类固定支架，钣金成型的支架生产周期短，重量更轻，表面做镀锌或者喷塑处理后即可满足常规工业环境的防腐蚀要求，装配时不需要复杂的工装辅助，单人即可完成抱紧与基体固定的全流程操作，在中小批量设备生产、现场管线改造项目中能大幅提升装配效率，降低构件固定的综合成本。
