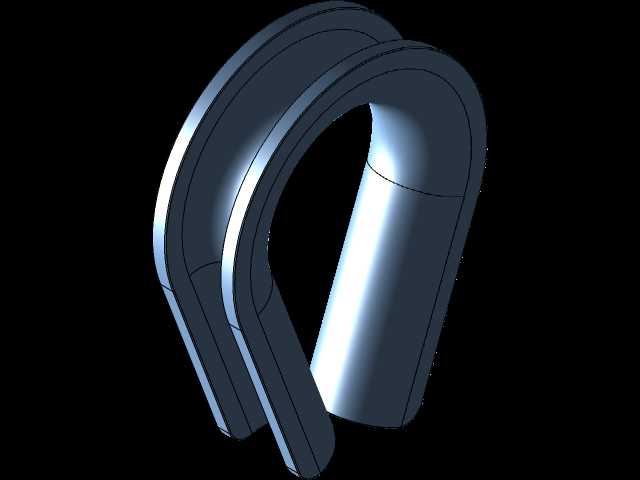

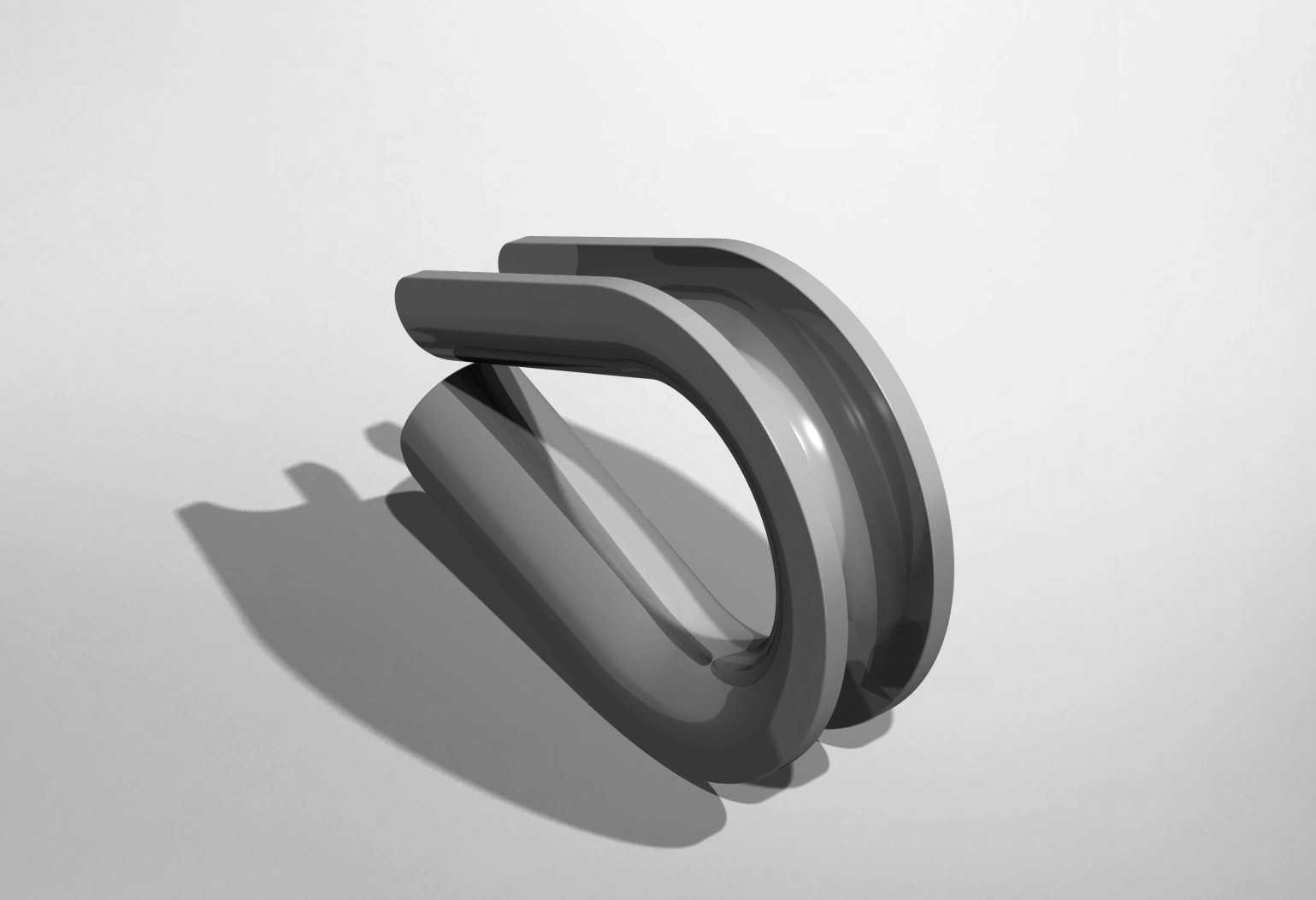

1/2英寸规格钢丝绳导向套管结构

　　在起重牵引、索道运维、户外游乐设施、船舶系固、工程机械拉线布设等场景里，钢丝绳套管是承担绳索导向、磨损防护、受力换向的核心小尺寸零部件，看似结构简单，却直接影响整套绳索传动系统的使用寿命与运行稳定性。这款1/2英寸规格的套管采用双弯并行的C型环式结构，设计之初就瞄准了小空间内的绳索换向需求，区别于传统直套式护件，它的弧形弯曲段完全匹配对应直径钢丝绳的弯曲曲率，不会让绳索在换向过程中出现硬折点，从根源上避免钢丝绳局部应力集中导致的断丝、散股问题。从结构设计逻辑来看，套管的壁厚取值经过反复校核，既保证了绳索长期滑动摩擦下的耐磨冗余，又不会因为壁厚过大增加不必要的安装空间占用，内外壁均做了顺滑过渡处理，没有尖锐棱边，

　　不会在钢丝绳往复运动过程中刮伤绳体表面的镀锌层或者油脂保护层。实际安装时，该套管的安装边界非常清晰，双环并行的结构可以直接卡入预设的安装卡槽内，不需要额外设计复杂的固定压块，仅靠卡槽的限位就能保证套管在绳索反复牵拉过程中不发生位移、偏转，适配1/2英寸直径的钢丝绳，在额定载荷下的换向角度可以覆盖常用的90度到180度区间，完全满足多数中小型牵引设备的走线需求。在户外场景使用时，这种一体成型的弯套结构没有拼接焊缝，不会因为长期暴露在潮湿、多尘环境中出现焊缝锈蚀、结构开裂的问题，绳索在套管内滑动时的摩擦阻力远低于直角式护板结构，能有效降低牵引端的动力损耗。很多现场运维人员都有过经验，绳索系统的故障往往不是出在主承重件上，

　　而是出在导向防护这类小零件上，一旦护件磨损变形，钢丝绳很快就会出现局部断丝，轻则提前更换绳索增加运维成本，重则出现绳索断裂的安全隐患。这款套管的圆弧段曲率半径经过优化，刚好落在钢丝绳最小允许弯曲半径的合理区间内，既不会因为曲率过小导致绳索弯折疲劳，也不会因为曲率过大浪费安装空间，在设备布线阶段，设计人员可以直接将该结构嵌入走线槽的转角位置，不需要额外计算转角处的护件尺寸，能有效缩短结构设计的周期。从受力角度分析，双环并行的结构相比单环套管拥有更好的抗形变能力，当绳索受到侧向冲击力时，双环结构可以将受力均匀分散到整个弧形段，不会出现局部应力过载导致的套管变形卡绳问题，在长期往复运动的工况下，套管的磨损量也会均匀分布在整个内壁接触面上，相比单点接触的护件拥有更长的更换周期。
