多板结构精密注塑模具三维结构

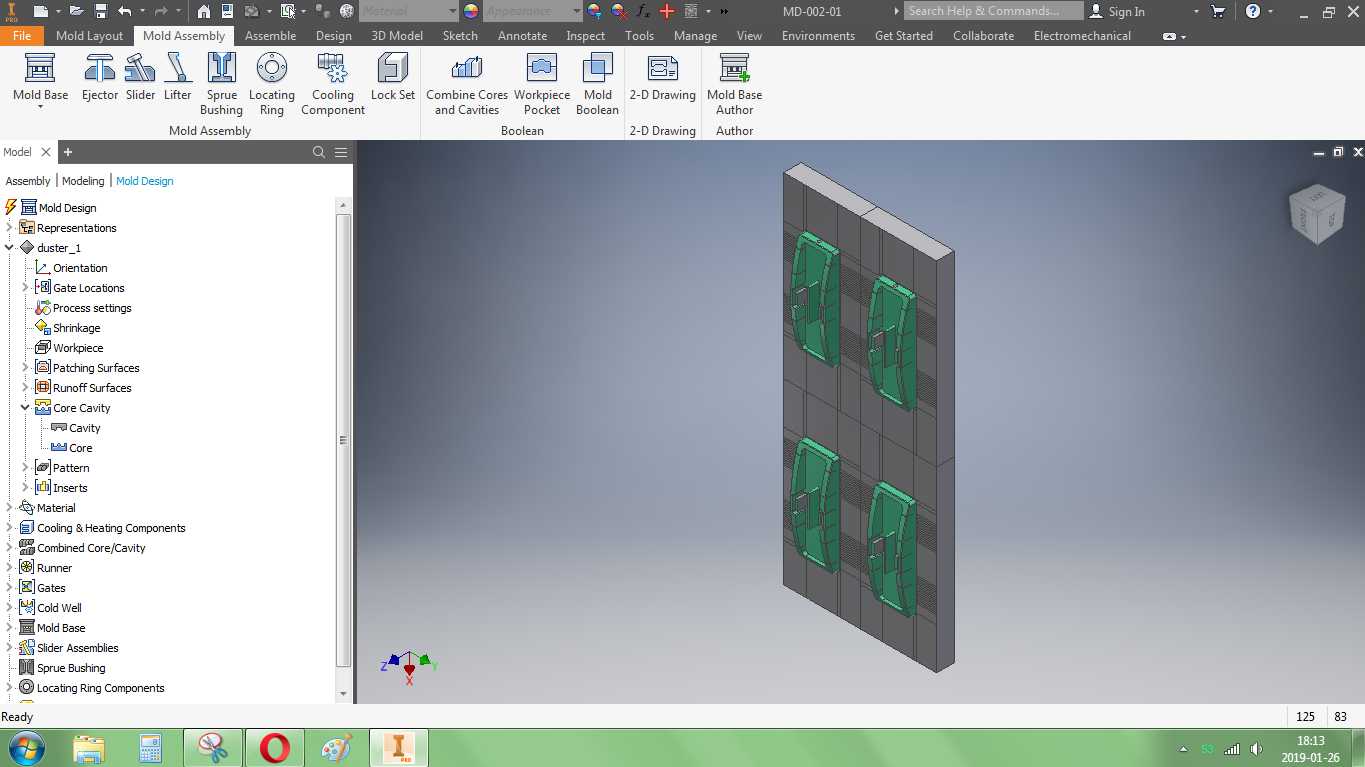

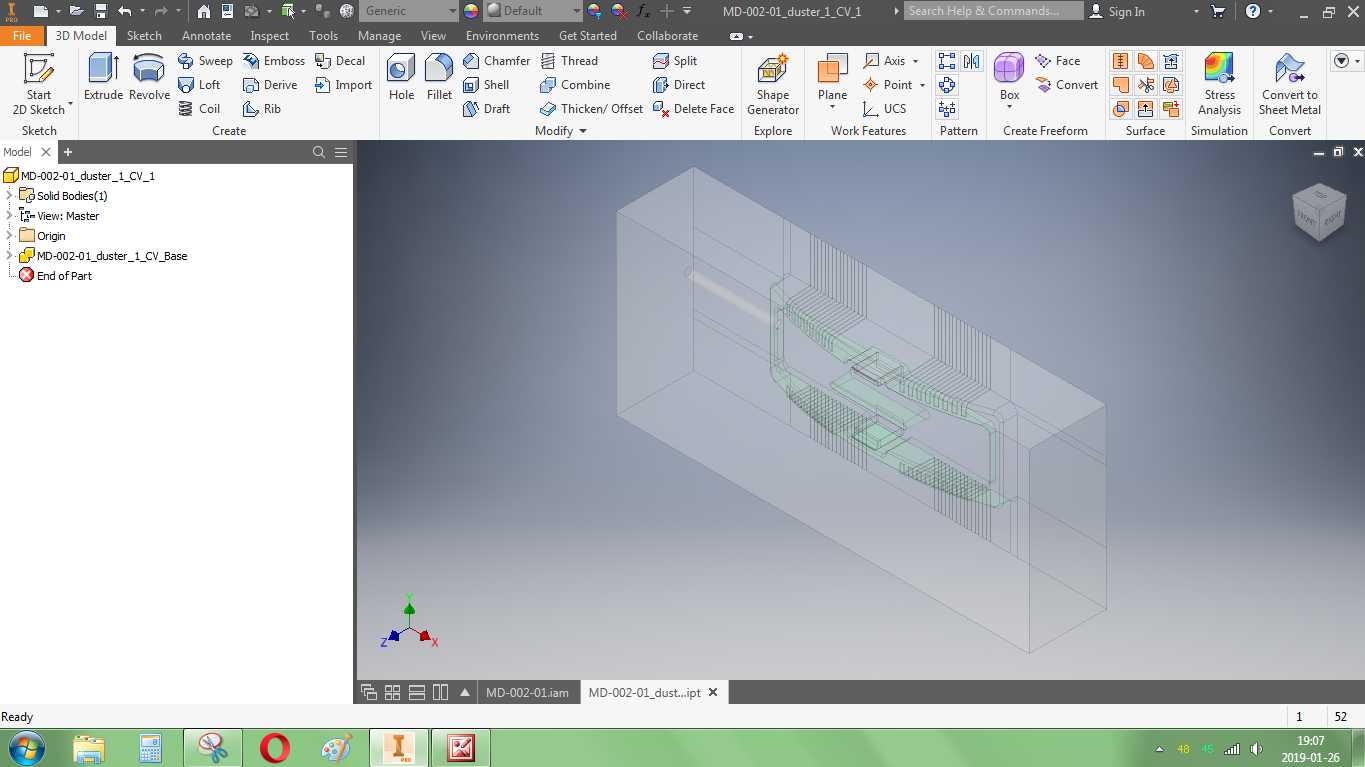

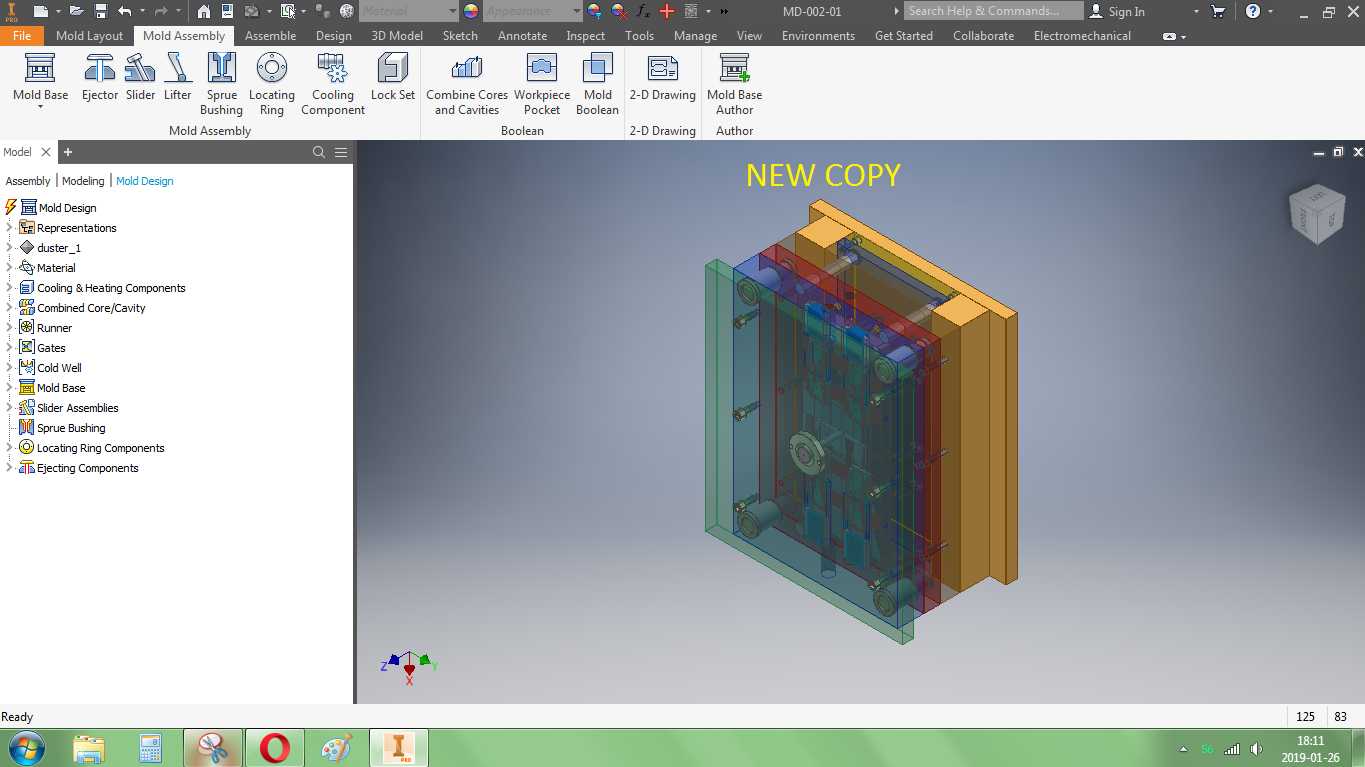

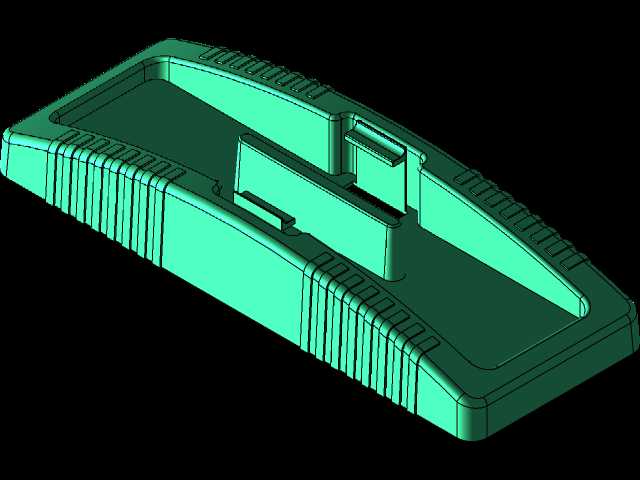

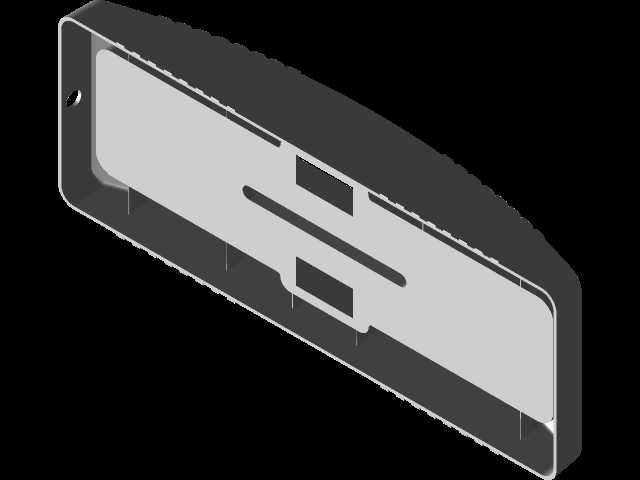

　　这套模具结构针对中小型精密塑胶件量产场景设计，适配卧式注塑机安装使用，整体采用标准细水口模架为基础承载结构，从定模侧到动模侧依次排布面板、水口板、A板、B板、方铁、顶针面板、顶针底板、底板，各板件之间通过导柱导套实现精准合模导向，合模过程中导套先导入导柱完成初定位，避免型腔型芯发生错位擦伤。设计阶段优先考量塑胶熔体的填充均衡性，型腔侧采用均匀分布的点浇口进料方式，熔体从浇口套进入后经分流道分配至各型腔，填充过程中可有效减少熔接痕产生，同时开模时水口板可自动拉断点浇口凝料，无需人工修剪浇口，适配自动化连续生产节拍。冷却回路采用随形排布设计，在型腔、型芯镶件内部加工闭环循环水路，进出水接头统一布置在模架侧端面，

　　水路距离成型面的间距保持均匀，避免成型过程中模温不均导致的塑件翘曲、缩痕缺陷，冷却介质可根据成型材料特性选择常温水或模温机控温介质，保证成型周期内模温波动控制在合理区间。顶出系统采用顶针、顶块组合顶出结构，针对塑件的包紧力分布位置布置顶出元件，顶针排布避开塑件外观面与装配配合面，顶出行程根据塑件脱模高度预留安全余量，顶出过程中顶针板通过回针实现复位，合模前可保证顶出元件完全退回初始位置，避免合模时压模型芯。模具的安装边界适配常规注塑机的拉杆间距、定位圈尺寸与锁模孔位，定位圈采用标准规格嵌入面板中心，保证注塑机炮嘴与浇口套的同轴度，锁模螺丝孔位按照对应吨位注塑机模板标准排布，现场安装时无需额外加工适配。

　　侧向分型位置采用斜导柱驱动滑块结构，滑块与锁紧楔的配合面做角度适配，合模时锁紧楔可承受注塑过程中的型腔内压力，避免滑块移位导致塑件飞边，滑块内部设置独立冷却回路与弹簧定位装置，开模后滑块可稳定停留在抽芯终点位置，避免合模时斜导柱与滑块发生碰撞。整套结构的各零件公差配合按照精密模具设计标准选取，滑动配合面预留合理间隙并做耐磨处理，固定配合面采用过盈定位保证装配精度，可满足长期量产下的结构稳定性要求。
