手机外壳注塑成型工艺仿真分析模型

　　这套模型针对直板功能机外壳的注塑生产全流程做了仿真还原，核心覆盖通讯终端塑胶外壳量产环节的工艺验证需求，在消费电子塑胶件生产场景中，可直接用于前期模流验证阶段的方案校核，避免直接开模带来的试错成本。从产品功能特性来看，该外壳作为手持终端的外部承载结构，需要预留按键通孔、屏幕安装沉台、侧边卡扣装配位，同时要满足日常手持握持的弧度贴合度，壁厚控制在均匀区间，避免注塑过程中出现缩痕、翘曲等成型缺陷。设计思路上，先基于手持人机工程学确定外壳的整体曲面弧度，按键区域的椭圆通孔排布兼顾按键按压行程与壳体结构强度，通孔边缘做了微小倒角处理，减少注塑时的应力集中，同时避免后续装配按键时出现刮擦问题；屏幕安装位的沉台深度匹配液晶屏与面壳的装配公差，

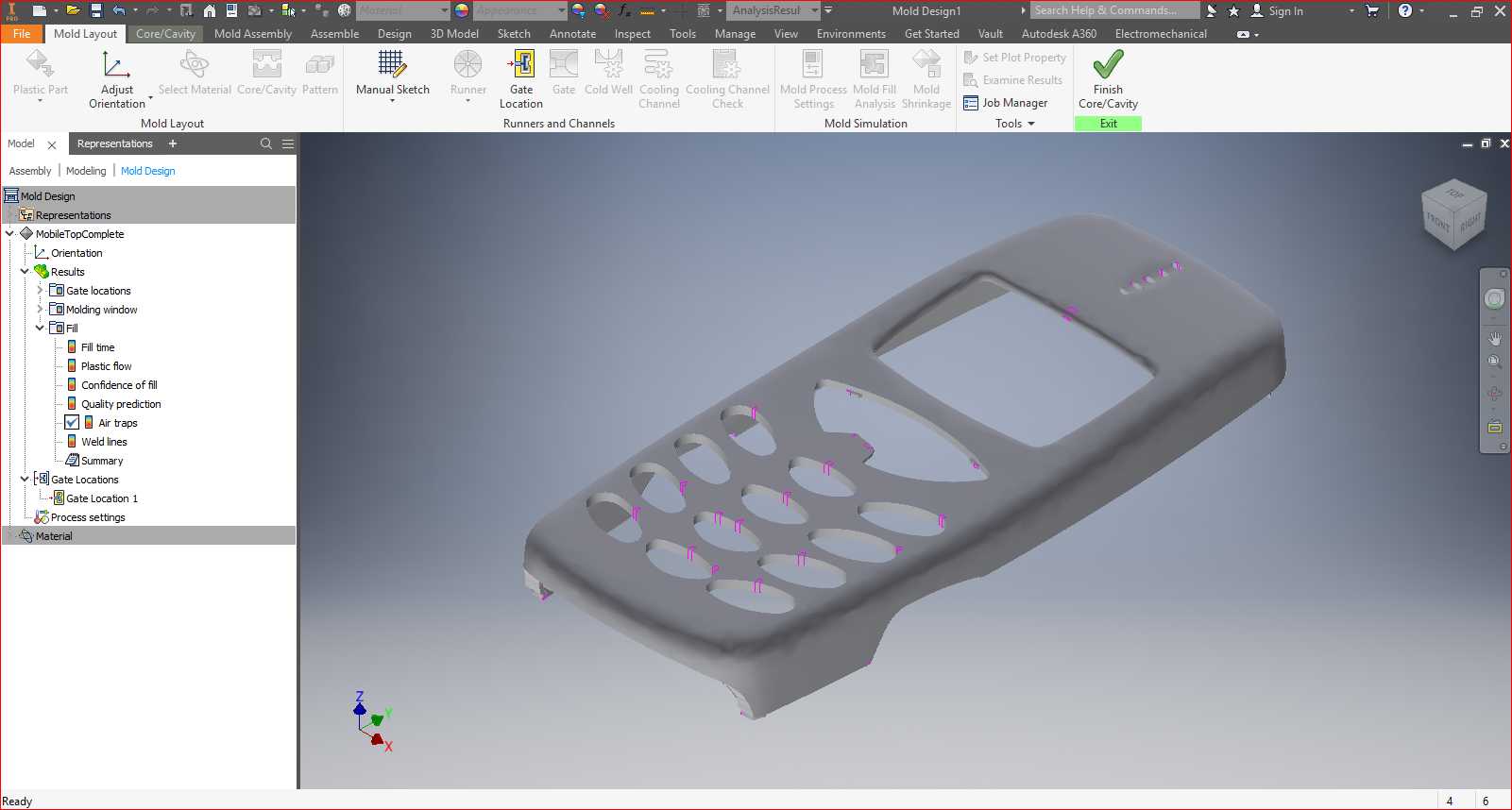

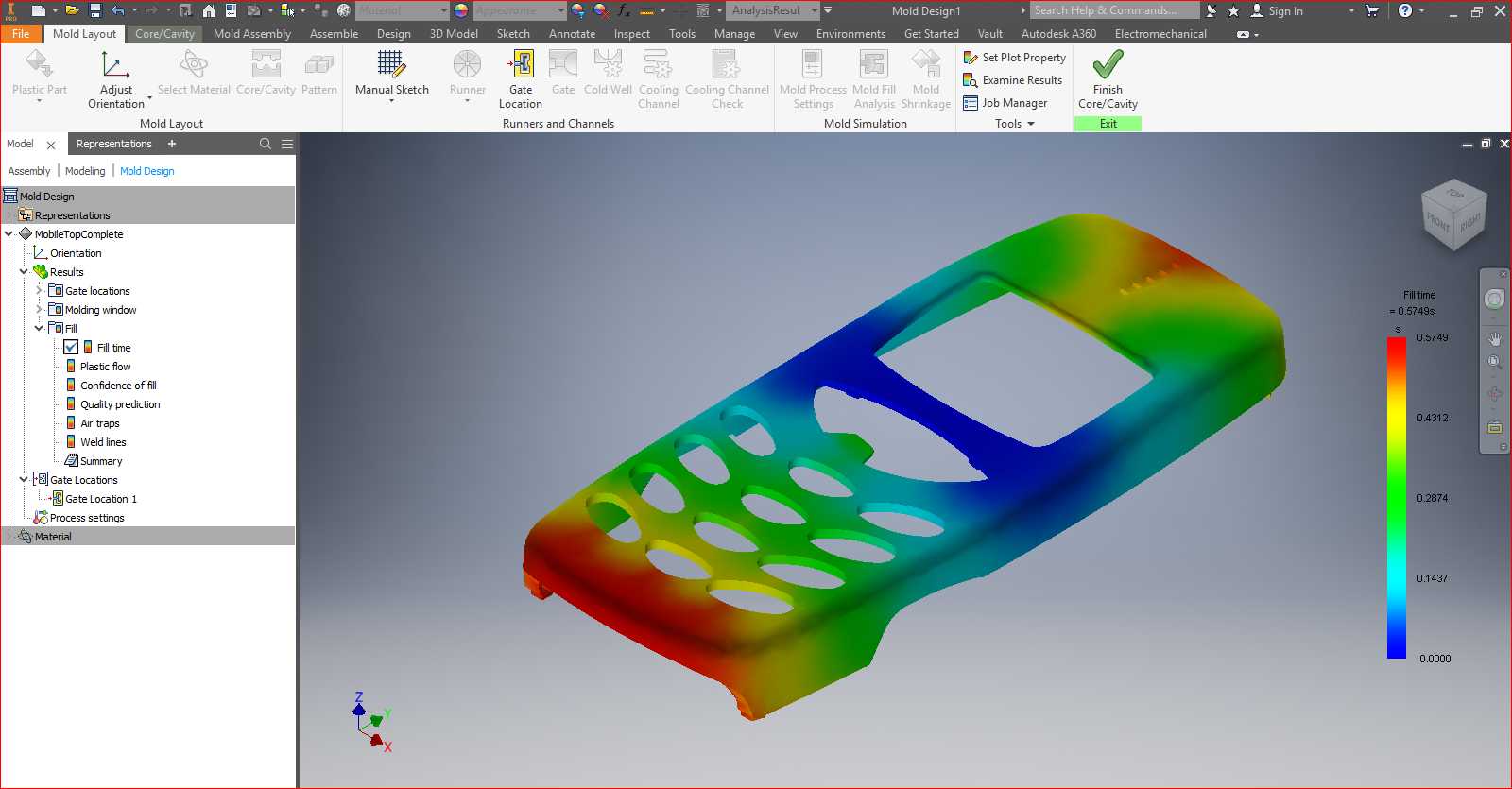

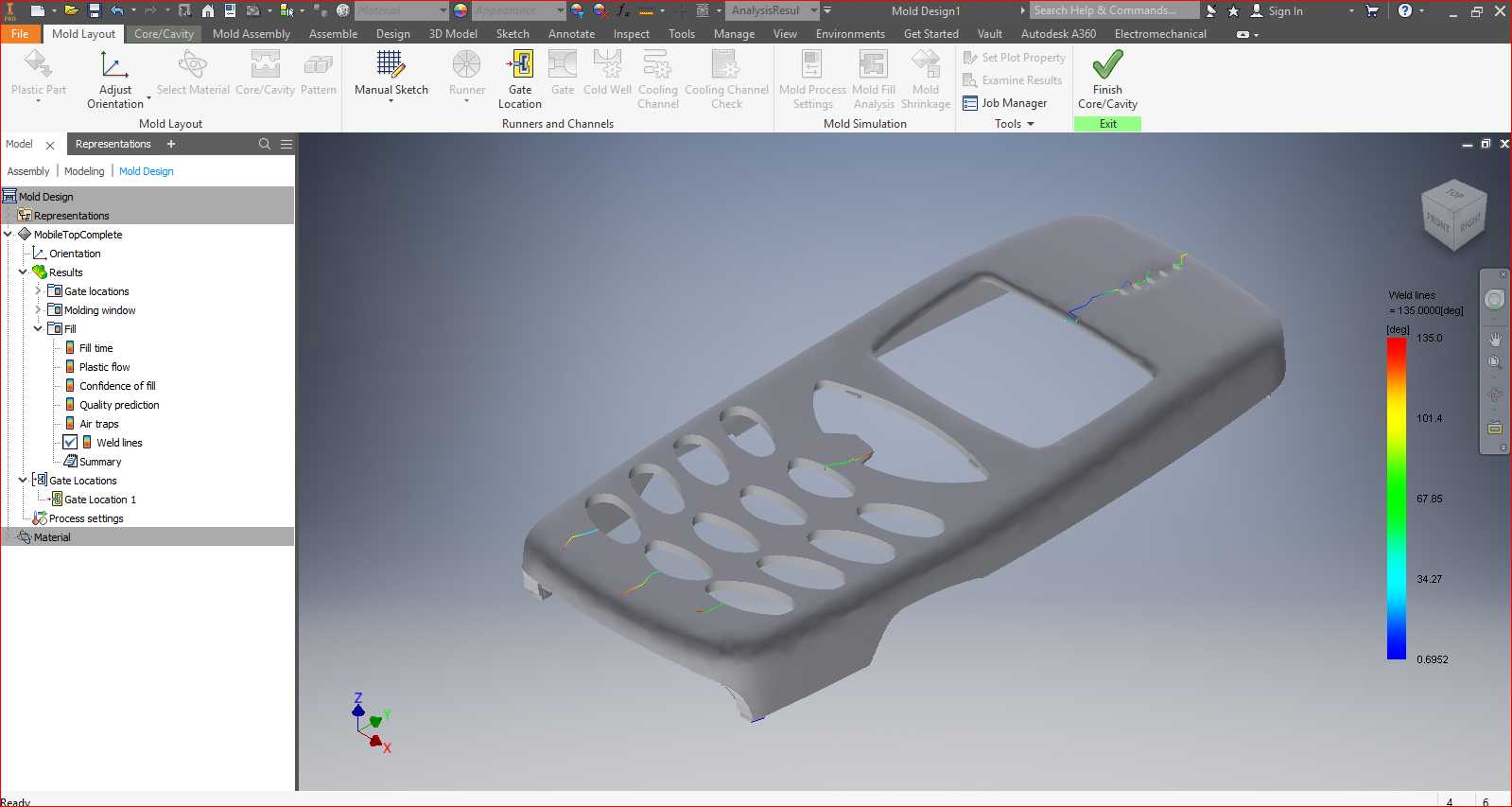

　　四周预留0.15mm的粘胶让位空间，保证装配后屏幕与壳体表面齐平。从成型仿真的结果呈现来看，模型通过云图直观展示了熔体填充过程中的温度场、压力场分布，填充末端的排气位设置在壳体下端的卡扣位置，避免填充末端出现困气烧焦问题；浇口位置选择在壳体下端的非外观面区域，采用侧浇口进胶，保证熔体填充时的流动前沿均匀推进，减少熔接痕在外观面的出现概率。外形尺寸方面，该手机外壳整体长度适配常规直板功能机的握持尺寸，宽度控制在单手握持的舒适区间，壳体壁厚均匀保持在1.8mm，局部装配卡扣位置的壁厚做了渐变减薄处理，避免厚壁位置出现缩孔；安装边界上，壳体内部的筋位高度不超过壁厚的3倍，筋位厚度取壁厚的0.6倍，既保证内部PCB板安装时的支撑强度，

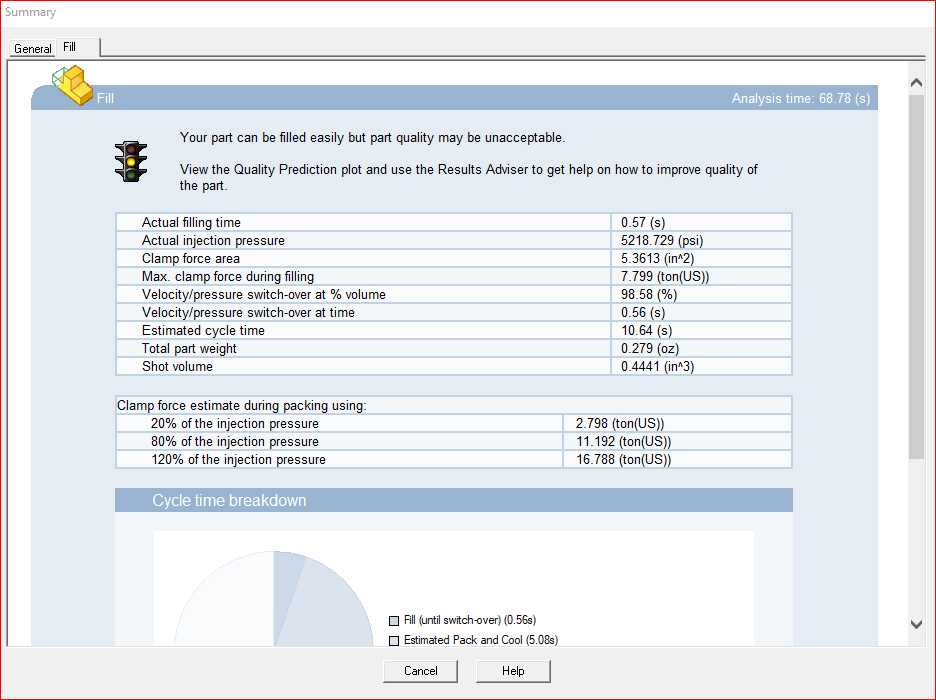

　　又避免筋位背面出现外观缩痕。在实际生产应用中，这套仿真模型可帮助工艺人员提前预判注塑过程中的翘曲变形量，针对云图中显示的变形集中区域，提前调整冷却水路的排布，在变形量较大的位置增加随形冷却通道，缩短成型周期的同时控制变形量在装配公差允许范围内；同时可基于填充时间云图调整各段注射的压力与速度参数，保证熔体在型腔内的填充平衡，避免出现短射、飞边等常见成型缺陷。
