双耳式铰接安装固定连接支架结构

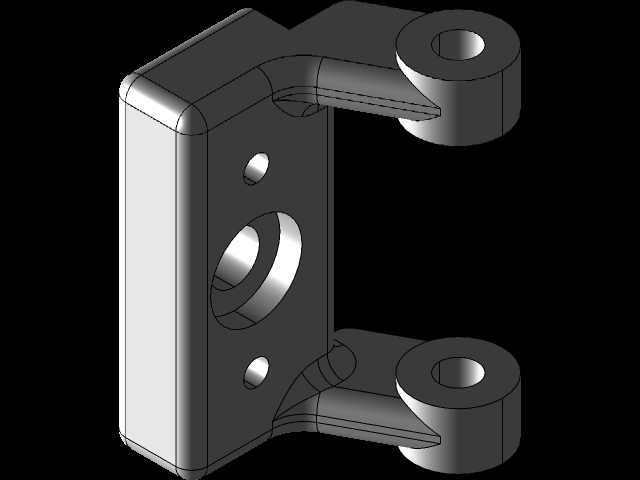

　　这类双耳铰接支架在轻工自动化输送线、小型工装夹具的摆动工位中应用十分普遍，日常设备维护时经常能在气动摆杆的末端、防护门的铰接侧、可调式挡料机构的安装位见到同结构构件。它的核心功能是为需要小角度摆动的杆件提供稳定的安装基准，同时承担摆动过程中传递的径向与轴向载荷，避免铰接点出现应力集中导致的构件变形。从结构设计来看，主体立板做了等厚度的实体设计，边缘全部做了R角过渡处理，没有尖锐的应力集中棱边，立板中部的大通孔是铰接轴的穿装位，上下两个对称的小孔用于支架本体在设备基面的锁固，穿装螺栓后可以将支架牢牢固定在型材或安装板上，不会因为反复摆动出现松动位移。上下伸出的两个同轴耳片是核心的铰接配合位，两个耳片的内孔同轴度公差控制在合理区间，

　　保证穿装销轴后，配套的摆臂可以顺畅转动，不会出现卡滞、别劲的情况；耳片与主体立板的衔接处做了圆弧加强筋过渡，能有效抵消摆动时耳片根部受到的弯折力矩，避免长期交变载荷下出现根部断裂的问题。设计时需要重点把控几个安装边界尺寸：首先是两个铰接耳片的内孔中心距，这个尺寸直接决定了配套摆臂的摆动行程范围，尺寸偏差过大会导致摆臂运动轨迹偏移，无法触发对应的工位信号；其次是立板安装孔的中心距，要匹配常用的工业铝型材槽距或标准安装板的孔位，不需要现场二次打孔就能直接装配；再者是铰接耳片的内孔与立板安装面的垂直距离，这个尺寸决定了摆臂转动时的避让空间，要保证摆臂在全行程摆动过程中不会和周边的设备构件、管线发生干涉。实际建模过程中，

　　这类支架的圆角过渡不能省略，尤其是耳片根部的加强圆角，不仅是外观处理，更是直接影响构件的疲劳强度，很多新手建模时容易忽略这个细节，做出来的零件在实际受力测试时很容易在根部出现裂纹。另外两个铰接耳片的端面要做平行度约束，保证销轴穿装后不会出现偏斜，减少销轴的单侧磨损，延长构件的使用寿命。这类支架一般采用45号钢或者铝合金加工，载荷较大的工位会做表面发黑处理提升防锈能力，轻载工位用铝合金材质可以降低整体重量，减少摆动时的惯性冲击。
