双筒连接式指节传动连接构件

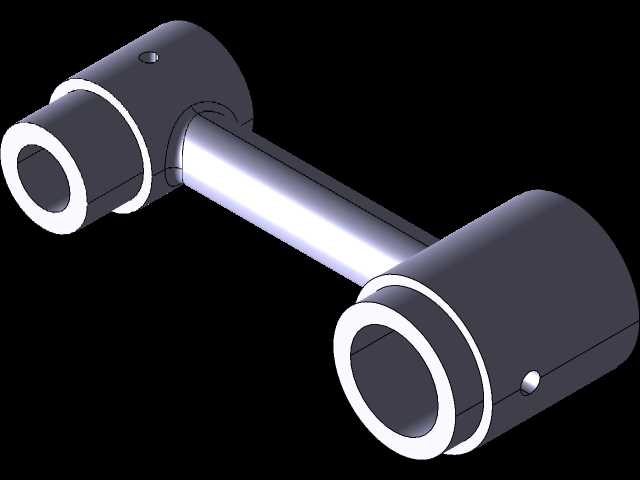

　　该构件属于铰接传动类的连接零件，常见于多自由度连杆机构、仿生机械指节单元、轻载传动铰接点位中，核心作用是实现两个相邻传动段的铰接联动，同时承担径向载荷传递与周向转动限位的功能。从结构设计来看，两端为带径向定位孔的筒状铰接座，中间通过等径实心杆身连为一体，两端筒座的内孔为同轴度严格控制的铰接配合面，可分别穿入对应铰接轴，实现相邻构件的相对转动，筒壁上的径向小孔为紧定螺钉安装位，装配时可通过拧入紧定螺钉锁定铰接轴与筒座的相对位置，避免传动过程中轴件窜动脱出。设计阶段优先考虑了铰接转动的间隙控制，两端筒座的内孔粗糙度、圆柱度均按照铰接配合的公差要求设定，既保证铰接转动时无卡滞，也不会因间隙过大产生传动回程误差，

　　中间杆身的直径经过抗弯强度校核，在承担额定径向载荷时不会出现弯曲变形，保证两端铰接点位的同轴度偏差在允许范围内。安装边界方面，两端筒座的外圆直径、筒身长度决定了铰接点位的安装空间需求，装配时需要预留出筒座转动时的避让空间，避免相邻构件转动时出现运动干涉，杆身的长度决定了两个铰接点位的中心距，这一尺寸直接关联整个连杆机构的传动比与运动行程，建模时已按照实际传动需求设定固定中心距，可直接用于对应机构的虚拟装配与运动仿真。这类构件在实际应用中，多采用合金结构钢加工制作，表面做发黑或淬硬处理提升耐磨性能，筒座内孔可根据载荷需求加装铜套或自润滑轴承，降低铰接转动时的磨损量，延长构件的使用寿命，在轻载仿生机械手、小型连杆传动装置、

　　自动化设备的铰接联动单元中，这类双筒连接式指节构件是实现多段相对转动的核心基础零件，其结构强度、配合精度直接影响整个机构的运动平稳性与传动精度。建模过程中对各配合面的尺寸公差做了对应标注，可直接导出工程图用于生产加工，也可直接导入多体动力学仿真软件，开展机构运动学、动力学分析，验证不同载荷工况下的构件受力情况与运动轨迹是否符合设计预期。
