时钟系统用花键齿轮轴结构设计

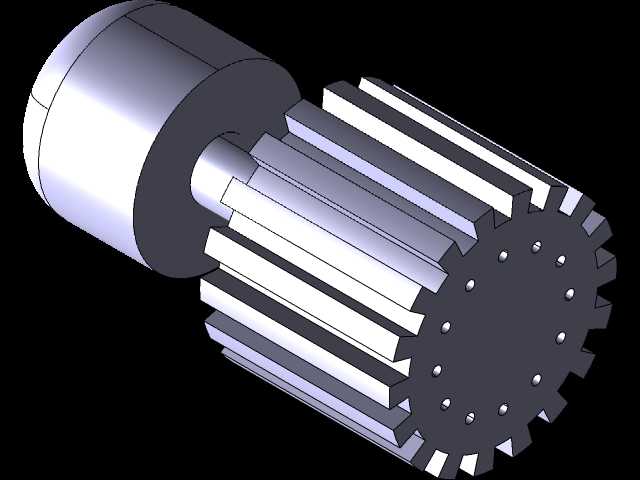

　　这款传动构件主要适配精密时钟系统的走时传动链路，作为动力传递的核心回转零件，承担着将前端动力源输出的扭矩稳定传递至下游计时轮系的作用，在实际装配场景中，其一端的光滑轴颈用于与轴承内圈配合，实现径向定位与回转支撑，另一端的外花键齿结构则与配套的内花键传动件啮合，保证传动过程中无周向打滑，适配时钟系统低转速、高传动精度、长周期稳定运行的工况需求。从设计思路来看，该构件采用一体化轴齿结构，摒弃了传统齿轮与轴分体装配的方案，有效减少了装配累积误差，同时提升了整体扭转刚度，避免长期运行后出现键连接松动导致的走时偏差。齿部采用渐开线齿形设计，齿向经过修形处理，可降低啮合过程中的齿面接触应力，减少运行磨损，适配时钟系统长期无维护的使用要求。

　　轴肩位置设置了明确的轴向定位基准，装配时可直接抵靠轴承端面完成轴向限位，无需额外加装调整垫片，简化了装配工序。齿端的端面均匀分布的小孔为动平衡去重孔，在零件精加工完成后，可通过去除孔位周边材料调整整体动平衡量，将高速回转（相对时钟系统内其他零件的回转速度）时的径向跳动控制在允许范围内，避免运行过程中产生振动与噪音，影响走时稳定性。安装边界方面，光滑轴颈的直径公差采用过渡配合设计，既保证与轴承内圈的连接可靠性，又避免过盈量过大导致轴承预紧力异常；花键齿的大径、小径均设置了合理的配合公差，保证与配对花键套的啮合侧隙处于合理区间，既不会因侧隙过大产生回差影响计时精度，也不会因侧隙过小出现卡滞。整体结构的轴向尺寸经过严格核算，

　　装配后可完全容纳于时钟机芯的预留安装腔体内，不会与周边的夹板、其他轮系零件产生运动干涉。零件的各过渡圆角均做了圆弧处理，避免应力集中，提升长期交变载荷下的疲劳强度，适配时钟产品长达十数年的使用寿命要求。在实际选型应用中，该构件可直接替换同规格的进口时钟传动齿轮轴，无需对机芯安装结构做额外修改，能够有效降低精密时钟的零部件采购成本，同时其结构设计逻辑也可迁移至其他小型精密传动机构中，为小模数花键轴类零件的设计提供参考。
