折弯式多孔位安装连接固定支架结构

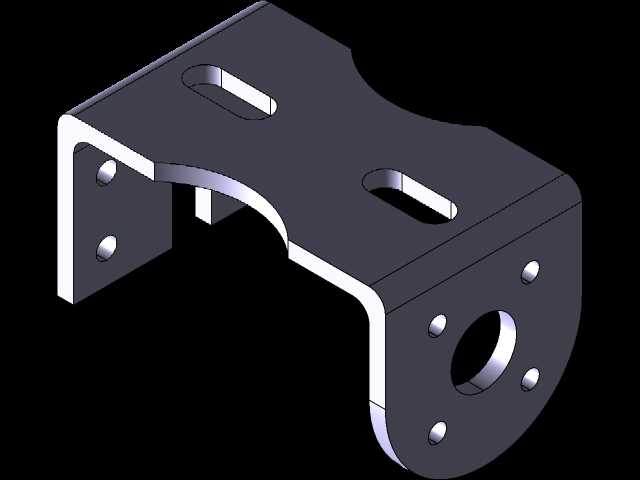

　　这款折弯成型的连接构件，多用于工业设备内部跨组件的刚性衔接场景，常见于自动化生产线的模组拼接、小型动力单元的机架固定、输送线侧边附件的安装定位环节，能够在两个存在垂直安装面夹角的部件之间传递载荷，同时抵消部分装配过程中产生的位置公差。从结构设计来看，构件主体采用单块板材折弯成型，减少了拼接焊缝带来的应力集中问题，两个垂直布置的安装面分别做了适配不同安装需求的孔位设计：其中一个立面设置了两个同轴的圆形安装孔，用于与带外螺纹的定位柱或者螺栓配合，实现该侧的精准定位锁紧，避免安装后出现横向窜动；顶面开设了两个长条形腰型孔，这类孔型的设计主要是为了适配安装过程中的位置调整需求，当对接部件的孔位存在小范围加工误差时，

　　无需重新扩孔即可通过腰型孔的调节余量完成装配，大幅降低现场安装的适配难度。另一侧的圆形端面上，围绕中心的大尺寸通孔均匀布置了四个小型安装孔，中心通孔主要用于避让穿过该面的轴类、管线类构件，周边四个小孔则用于与带对应安装孔的端盖、轴承座或者动力输出端法兰进行锁紧固定，保证连接后的同轴度精度。在两个垂直折弯面的衔接处，做了内凹的圆弧让位结构，该结构一方面可以避免折弯处的圆角与对接部件的直角棱边发生装配干涉，另一方面也能通过圆弧过渡降低折弯位置的应力集中系数，提升构件在承受交变载荷时的结构强度，减少长期使用后出现折弯处开裂的风险。从安装边界来看，构件的整体外轮廓没有多余的外凸结构，所有安装孔的孔边都做了去毛刺处理，

　　两个折弯边的垂直度公差控制在合理范围内，能够保证安装后两个对接面的贴合度，不会出现局部间隙过大导致的锁紧后构件变形问题。这类连接件在选型时需要注意，腰型孔的长度方向要与实际需要调整的位移方向保持一致，端面四个小孔的分布圆直径要与对接部件的安装孔位尺寸匹配，中心通孔的直径要大于穿过该位置的最大轴径或者管线外径，预留足够的穿装间隙。构件的板材厚度经过载荷核算，能够满足常规中小型设备组件连接的静载荷与小幅动载荷承载需求，无需额外增加加强筋即可保证使用过程中的结构刚性，整体结构紧凑，占用安装空间小，适合在设备内部安装空间局促的位置使用。
