手动变速箱操纵机构换挡杆结构设计

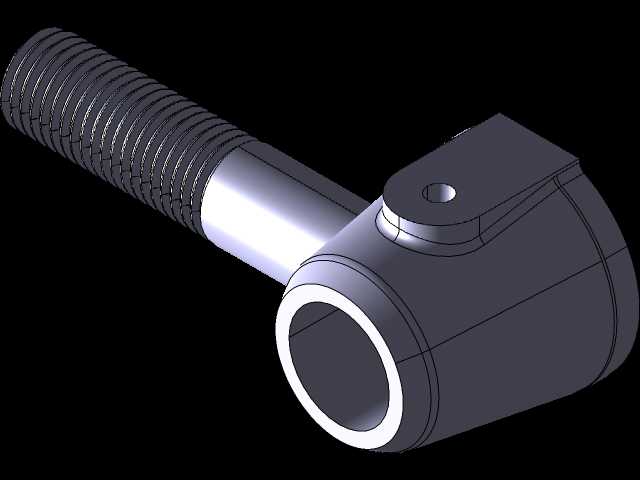

　　换挡杆作为手动变速操纵系统的核心传力构件，主要承担驾驶员换挡动作的力与位移传递功能，在乘用车辆、工程机械设备的手动变速操纵场景中广泛应用，其结构设计合理性直接决定换挡操作的手感清晰度、挡位啮合准确性以及长期使用的结构可靠性。从结构构型来看，该换挡杆采用一体化锻造成型主体结构，一端设置外螺纹连接段，用于与操纵拉索或者换挡摇臂实现刚性连接，螺纹段长度经过匹配计算，可适配不同厚度的连接衬套与锁紧螺母装配需求，装配时可通过螺纹旋合长度微调操纵机构的空行程余量，抵消长期使用产生的磨损间隙。杆身中部采用变径过渡结构，在螺纹段与主体铰接端之间设置光轴过渡段，既能够降低杆件整体重量，又可避免应力集中导致的交变载荷断裂问题，

　　光轴段表面粗糙度控制在合理区间，可适配防尘护套的安装需求，阻挡外界泥沙、粉尘进入铰接部位造成磨损。主体端为筒状铰接结构，内孔加工有高精度配合面，用于套装在换挡机构的固定支撑销轴上，实现换挡杆的摆动回转动作，内孔与销轴之间预留有标准配合间隙，可根据使用场景选配铜基衬套或者含油轴承，降低铰接部位的转动摩擦阻力，减少长期往复摆动产生的磨损量。铰接端上方设置带通孔的凸台结构，用于安装挡位定位销或者回位弹簧挂接结构，可配合换挡操纵机构的自锁、互锁组件实现挡位的准确定位，避免行驶过程中出现跳挡、脱挡的故障。在设计过程中，铰接端的回转中心到螺纹连接端的力臂长度经过多轮迭代计算，匹配整车操纵机构的传动比，既保证驾驶员换挡时的操作力处于舒适区间，

　　又能确保换挡行程与变速箱拨叉的移动距离精准匹配，避免出现挡位挂入不到位或者过位打齿的问题。安装边界方面，铰接端内孔直径、螺纹段公称尺寸、杆件整体摆动角度范围均按照主流手动变速箱操纵机构的通用安装尺寸设计，可直接替换同规格的原厂换挡杆件，也可作为改装车型操纵系统的适配构件使用，装配时仅需保证铰接销轴的同轴度以及螺纹端连接的锁紧力矩符合规范，即可实现稳定的换挡动作传递，铰接部位可按需加注润滑脂进一步提升使用寿命，降低操作过程中的卡滞感。
