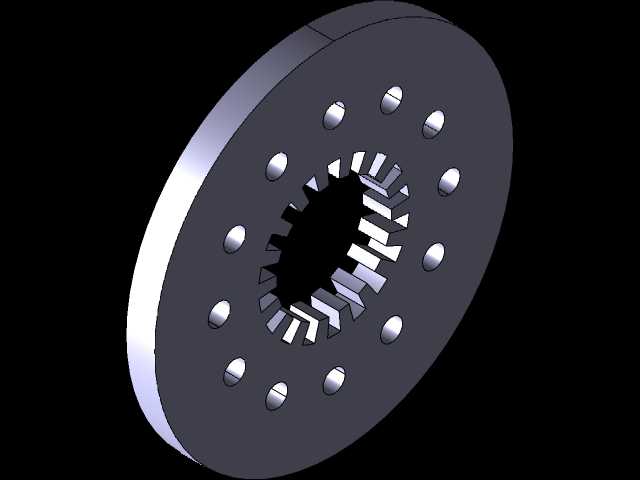

这款可调锁定板的核心应用场景集中在需要周向位置微调、扭矩传递锁定的传动链路中,常见于重载传动箱、可调角度工装夹具、工程机械的动力输出端调节机构,主要作用是在花键轴的轴向固定基础上,实现周向转角的无级微调后锁止,避免传动副在交变载荷下出现相对窜动、角度偏移的问题。从结构设计逻辑来看,板体中心采用渐开线内花键结构,匹配对应模数的外花键轴,相比平键连接能承载更大的传递扭矩,同时花键齿的配合间隙控制在H7/h6的过渡配合区间,既保证微调时的滑动顺畅度,又能消除径向旷量,避免锁止后出现传动冲击。板体靠近外圆的位置均匀布置了12个通孔,这些孔的位置度公差控制在0.02mm以内,孔轴线与板体端面的垂直度公差不超过0.015mm,
安装时可根据需要的锁定角度,选择对应位置的孔穿入锁紧螺栓,与相邻的固定法兰盘连接,实现不同转角位置的刚性锁止,孔的倒角采用1×45°设计,方便螺栓穿入时的导向,也能去除孔口的加工毛刺,避免装配时应力集中。板体的整体外形为圆盘式结构,外圆边缘做了R2的圆角过渡,没有尖锐的棱角,避免装配和维护过程中划伤操作人员,板体的两个端面都经过平面磨削处理,平面度公差控制在0.01mm以内,保证锁止时与配合面的贴合度,避免螺栓锁紧后出现板体翘曲,导致花键配合出现偏载。设计时特意将花键的有效啮合长度设置为板体厚度的80%,剩余的板体厚度部分做了0.2mm的沉台,装配时沉台可以嵌入配合法兰的定位凹槽内,进一步提升径向定位精度,减少螺栓承受的剪切载荷,
延长锁紧构件的使用寿命。在安装边界上,板体的最大外圆直径需要匹配安装腔体内的径向空间,预留至少2mm的安全间隙,避免转动微调时与腔体内壁发生剐蹭,中心花键的大径、小径尺寸严格匹配对应花键轴的参数,周布孔的分布圆直径需要与配对法兰的螺纹孔分布圆完全一致,螺栓规格根据传递扭矩的大小选型,通常采用8.8级以上的高强度螺栓,锁紧时按照对角顺序分次拧紧,避免板体受力不均出现变形。这类锁定板相比传统的抱箍式锁紧结构,锁止刚性更强,微调的角度档位更多,能适应需要精确调整传动相位的工况,比如柴油机的供油提前角调节、工装夹具的角度定位、分度机构的位置锁定等场景,在长期交变载荷作用下也不容易出现锁止失效的问题。
