多孔圆盘类机械连接传动零件结构

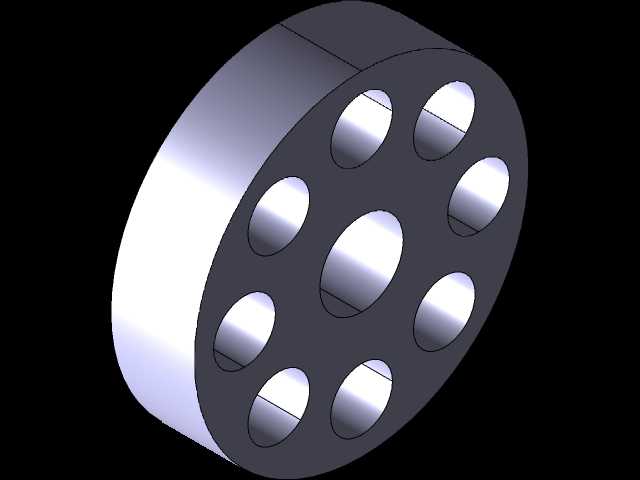

　　这类带周向均布通孔的圆盘类零件，常应用在联轴器组件、行星轮系传动端、液压泵配流结构以及工装夹具的定位基座场景中，不同安装场景下的孔位功能存在明确区分，中心大孔多作为主轴穿装定位位，周向排布的小孔则承担紧固件连接、减重、流体通道或者销钉定位的作用。从结构设计逻辑来看，周向孔位采用等角度均布的排布方式，首先是为了保障圆盘转动过程中的动平衡性能，避免高速运转时因质量分布不均产生径向跳动，进而影响整套传动机构的运行精度与使用寿命；其次均布孔位可以让连接受力均匀分散，避免局部应力集中导致的零件变形或者连接失效。设计这类零件时，首先要明确安装边界的尺寸约束：圆盘的外径尺寸需要匹配安装位的腔体空间，不能与周边相邻零部件产生运动干涉，

　　厚度尺寸则要结合传递的扭矩大小、轴向安装空间来确定，过薄会导致零件刚性不足，受载后产生翘曲变形，过厚则会增加不必要的重量，占用多余的轴向安装空间。中心孔的尺寸公差需要与配合的轴径公差匹配，根据传动精度要求选择间隙配合、过渡配合或者过盈配合的公差带，若作为定位使用，中心孔的圆柱度、与端面的垂直度都需要提出明确的形位公差要求，避免安装后出现偏心问题。周向小孔的孔径、孔数以及分布圆直径，需要结合实际功能确定：如果是螺栓连接孔，孔径要比选用的螺栓公称直径大0.2到1毫米，预留安装调整余量，分布圆直径要避开中心孔的应力影响区，同时孔边到圆盘外圆的距离要满足结构强度要求，避免壁厚过薄受载开裂；如果是作为流体过孔，孔径大小要匹配流量需求，

　　孔壁的粗糙度要满足流体流动的阻力要求，必要时做倒角去毛刺处理，避免流道内产生紊流。零件的两个端面需要保证平行度要求，作为安装贴合面时，端面粗糙度要达到相应的机加工等级，保障连接贴合紧密，不会出现松动或者密封失效的问题。这类零件的选材多根据使用场景确定，普通传动场景下选用45号钢做调质处理即可满足强度要求，有耐腐蚀需求的场景可以选用不锈钢材质，有轻量化需求的场景也可以选用高强度铝合金做硬质阳极氧化处理，提升表面耐磨性能。建模过程中可以先绘制圆盘的基础回转轮廓，通过旋转特征生成基体，再绘制单孔的草图后通过圆周阵列特征生成所有周向孔位，最后对孔边、外圆棱边做倒角或者倒圆角处理，消除加工应力集中点，同时避免安装时锐边划伤操作人员。

　　需要注意的是，阵列孔位的角度误差要控制在合理范围内，否则会出现安装时孔位错位，紧固件无法正常穿装的问题，实际生产中这类零件多采用车床加工外圆与端面，再通过钻床或者加工中心完成孔位加工，有更高精度要求的孔位还需要做铰孔处理，保障孔的尺寸精度与表面质量。
