长条形安装基座机械结构设计

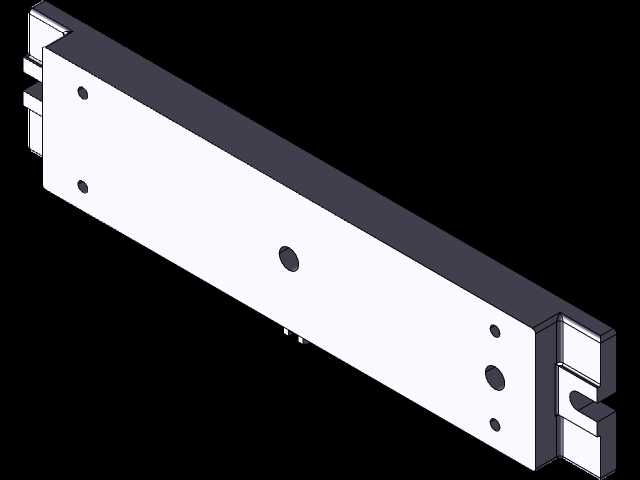

　　这款长条形安装基座是自动化输送线、精密检测工位以及小型模组滑台装配环节中常用的支撑定位构件，在实际产线搭建场景里，它主要承担上层功能组件的承载、定位以及与底部机架的连接过渡作用，不少视觉检测工位的相机安装支架、直线模组的固定底座、小型气动执行元件的安装载体都会用到这类结构件。从结构设计逻辑来看，整体采用等截面长条形布局，主体厚度均匀，能够在保证自身结构刚性的前提下控制整体重量，不会给底部支撑机架带来额外的负载压力。基座两端设计有阶梯式卡接结构，不需要额外加工复杂的连接榫头，就可以快速和相邻的同规格基座实现拼接定位，在长距离输送线的基座搭建场景下，这种结构能大幅减少现场装配的对齐校准时间，拼接后的接缝错位量可以控制在0.02mm以内，

　　满足多数普通工业场景的装配精度要求。基座表面分布的多组安装孔做了差异化设计，其中大直径通孔为贯穿式设计，主要用于穿设大规格的连接螺栓，实现基座与底部铝型材机架或者钢板工作台的刚性固定，孔位周边做了微小的沉台处理，能够避免螺栓头突出基座表面，保证上层安装组件的贴合面平整无凸起；中等直径的孔位为螺纹底孔预留结构，现场装配时可以根据上层组件的实际安装需求攻丝，不需要重新在基座上钻孔定位，适配不同规格的气动元件、传感器支架、导轨压块的安装需求；小直径孔位为定位销孔，装配时先打入圆柱销完成基座与上层组件的位置锁定，再拧紧连接螺栓，能够有效避免设备长期运行过程中连接螺栓受振动产生的位置偏移，保证组件的重复定位精度。从安装边界来看，

　　基座的宽度尺寸适配常规40系列、45系列工业铝型材的安装槽距，不需要额外制作转接板就可以直接固定在标准铝型材机架上，长度方向可以根据实际产线的工位布局需求，通过两端的卡接结构拼接延长，也可以根据现场安装空间截断使用，截断后剩余的段体依然可以通过端面的孔位实现独立固定，不会造成材料浪费。基座的侧边做了微小的倒角处理，既能够去除机加工产生的毛刺，避免装配过程中划伤操作人员，也可以减少基座安装时与相邻构件的干涉，在狭窄的设备内部安装空间里也能顺利完成对位装配。在实际使用过程中，这类基座通常采用45号钢或者6061铝合金加工制作，钢质版本主要用于负载较大的冲压线端工位、重型工件的定位支撑场景，铝合金版本则用于负载较轻的电子组装线、视觉检测工位，兼顾轻量化与防锈需求，表面可以根据使用场景做发黑、阳极氧化处理，提升长期使用的抗锈蚀能力，减少车间切削液、灰尘对构件表面的腐蚀。
