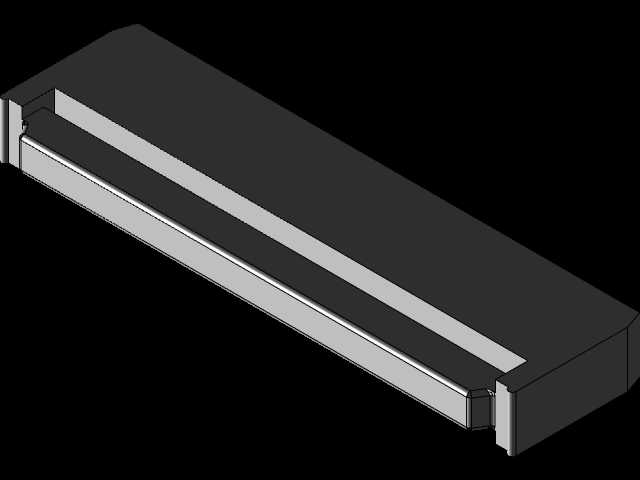

HIF3BA系列40位2.54间距卧式连接器结构

　　这款卧式板端连接器主要应用在工业控制板卡、嵌入式设备内部的板间信号传输场景，在紧凑型工控模块、便携检测仪器的内部布线中，这类卧式贴装的连接器能够最大限度压缩板间垂直间距，避免直插式连接器带来的设备整体厚度冗余，很多对安装空间有严苛要求的手持工业终端、分布式IO采集模块，都会选用这类2.54mm标准间距的卧式连接器来实现主板与扩展子板的平行连接。从结构设计来看，这款连接器采用长条形卧式塑壳主体，外壳采用耐高温的工程塑料注塑成型，能够耐受常规波峰焊、回流焊的工艺温度，不会在焊接工序中出现壳体变形、针位偏移的问题。接触端采用平行排布的镀金插针，单排40位的针位定义完全匹配常规2.54间距排针的通用定义，不需要额外做针位适配，

　　工程师在选型时可以直接兼容同间距的常规IDC排线、柔性扁平线缆，降低配套物料的选型成本。安装边界上，这款连接器采用卧式贴装的固定方式，焊接引脚分布在塑壳底部两侧，贴装后整体突出PCB板面的高度控制在极低范围，塑壳两端设计有卡扣限位结构，和配套排线插头对接时能够实现机械锁止，避免设备在振动工况下出现接插件松脱、信号中断的问题，很多车载嵌入式模块、工业现场的振动环境下使用的采集设备，都会优先选用带锁止结构的这类连接器来提升连接可靠性。设计过程中，塑壳内部的插针固定槽做了错位防呆设计，反向插头无法完全插入，能够从结构上避免现场装配时的插反问题，减少生产装配环节的人工校验成本。插针的接触部位采用弹性接触设计，

　　多次插拔后仍能保持稳定的接触压力，不会因为长期使用出现接触电阻升高、信号传输不稳定的问题。塑壳的外侧做了加强筋结构，在插拔受力时不会出现壳体开裂的情况，能够满足工业场景下至少上百次的重复插拔需求。在PCB布局时，这款连接器的外侧不需要预留额外的操作空间，对接排线可以顺着板面方向引出，不会和板上其他高器件产生空间干涉，非常适合在高密度布板的控制板上使用，很多集成度较高的PLC扩展模块、运动控制卡上，都能看到同结构的卧式连接器应用。
