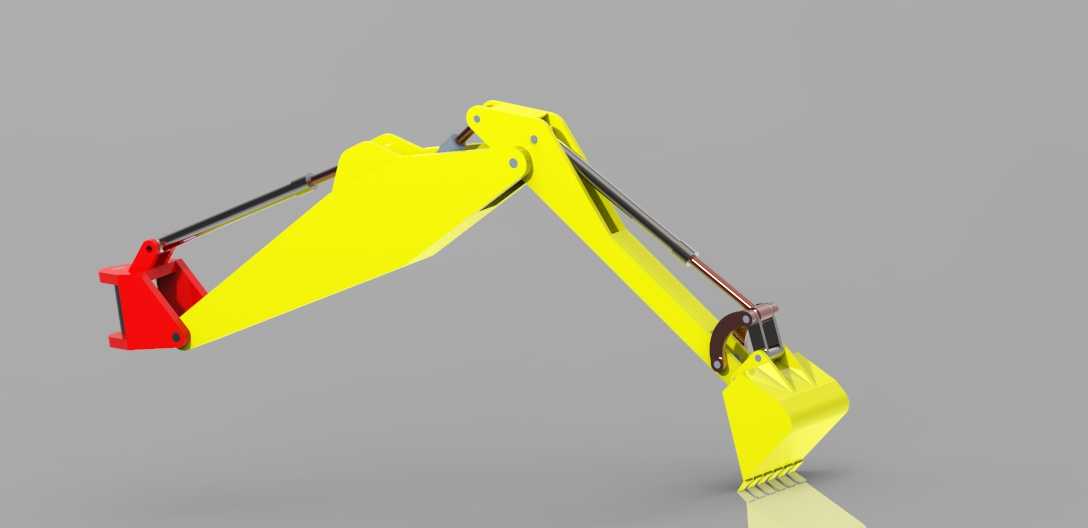

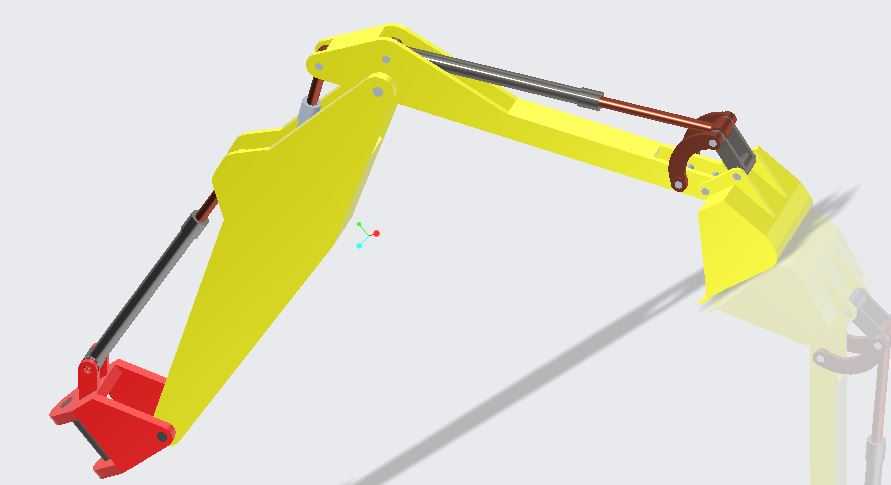

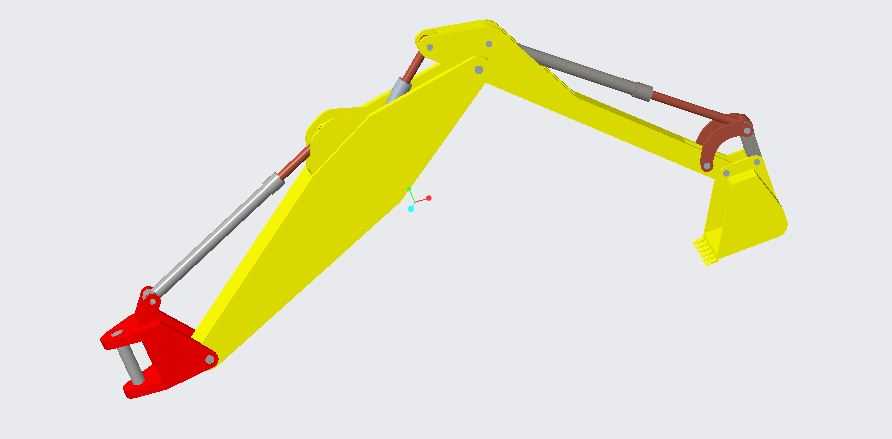

这套反铲工作装置是中小型液压挖掘机的核心作业执行端,主要适配1.5吨到6吨级的履带式或轮式小型挖掘机,广泛应用于城镇管网开挖、房屋地基槽坑作业、园林绿化土方整理、小型矿山表层剥离、农田水利沟渠修筑这类作业场景,相比正铲装置,反铲的切削方向朝向机身,更适合停机面以下的土体开挖作业,作业时不需要设备频繁移动到开挖面上方,在狭窄施工区域的适配性更强。整套装置采用铰接式多连杆结构,主要由动臂、斗杆、铲斗以及三组驱动液压缸组成,动臂的根部铰接点直接对接挖掘机上部转台的安装耳座,铰接孔位的同轴度公差控制在0.1mm以内,避免长期作业出现铰接偏磨导致的结构旷量。动臂整体采用变截面箱型焊接结构,
上翼板与下翼板根据作业受力分布采用不同厚度的低合金高强度钢板,在液压缸铰接支座、斗杆连接端这些应力集中区域额外加焊加强筋板,兼顾结构强度与自身重量控制,避免工作装置过重导致整机挖掘力不足、作业稳定性下降。斗杆作为连接动臂与铲斗的中间传力部件,同样采用箱型焊接结构,其长度参数直接决定最大挖掘深度与最大挖掘半径,设计时根据目标机型的作业半径要求,反复校核斗杆在全伸状态下的结构挠度,确保在最大挖掘力工况下斗杆的变形量控制在允许范围内,不会出现铲斗轨迹偏移、铰接点卡滞的问题。铲斗部分根据作业对象不同可更换不同斗容、不同斗齿形式的结构,本次设计的通用型铲斗斗唇采用耐磨合金钢板焊接,斗齿通过销接固定,磨损后可快速更换,铲斗的切削角经过反复优化,
在切入土体时阻力更小,斗腔的曲面设计兼顾土体充盈度与卸料顺畅性,举升卸料时不会出现粘斗、残留土体的问题。三组液压缸分别负责动臂举升回落、斗杆收放、铲斗翻转动作,液压缸的铰接点位置经过运动学仿真反复优化,确保在整个作业行程内,各部件不会出现运动干涉,同时各铰接点的受力分布更均匀,避免单个铰接点受力过大导致结构失效。安装边界方面,动臂根部的两个铰接孔中心距严格匹配对应吨位挖掘机转台的安装座尺寸,液压缸的进出油口采用标准公制液压接头,可直接对接主机的液压管路,不需要额外改装管路接头。设计过程中首先明确目标机型的整机稳定性参数,根据整机倾翻临界值反推各工作部件的最大允许重量与最大挖掘力参数,再通过运动学仿真模拟整个挖掘作业循环的轨迹,
包括下铲、切削、提升、回转卸料、复位的全流程,调整各铰接点的位置,确保最大挖掘深度、最大卸料高度、最大挖掘半径这些核心作业参数满足工况需求,之后通过有限元分析对各结构件在偏载挖掘、最大挖掘力、冲击载荷这几种极端工况下的应力分布进行校核,对应力超过材料许用值的区域进行结构补强,对冗余材料区域进行减薄处理,实现强度与重量的平衡。实际作业中,反铲装置可通过复合动作实现流畅的挖掘作业,比如动臂下降配合斗杆回收、铲斗转动可实现均匀的切削厚度,避免单次切削负载过大导致液压系统溢流发热,在平整场地作业时,可通过调整动臂与斗杆的配合角度,让铲斗斗底保持水平移动,实现高精度的场地整平。针对日常维护的需求,所有铰接点都设计有集中注油通道,可定期加注润滑脂减少销轴与轴套的磨损,销轴采用表面淬火处理,硬度达到HRC55以上,具备足够的耐磨性能,轴套采用铜基镶嵌石墨的自润滑结构,即使在润滑不及时的情况下也能短时间维持正常运转,避免铰接部位快速磨损。
