摩托车后悬架摇臂结构三维设计

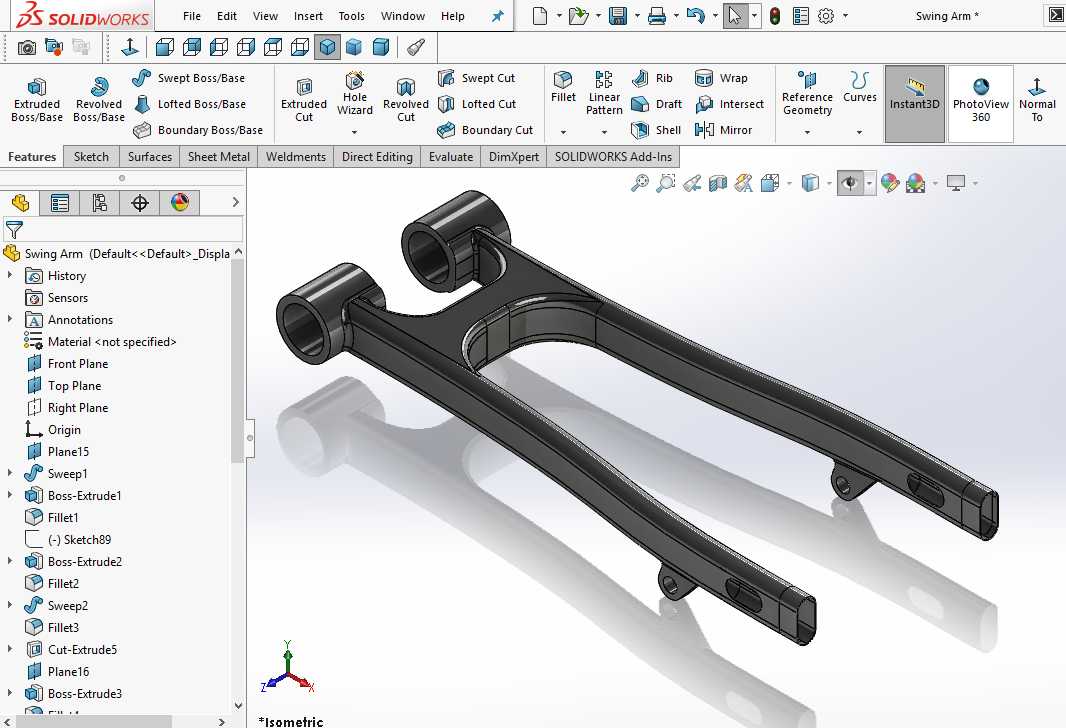

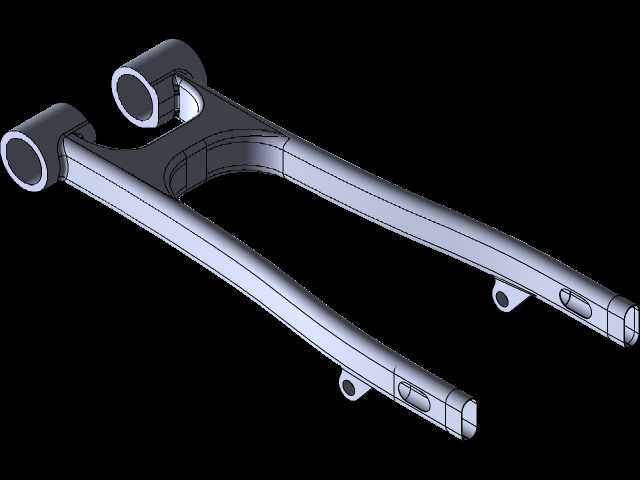

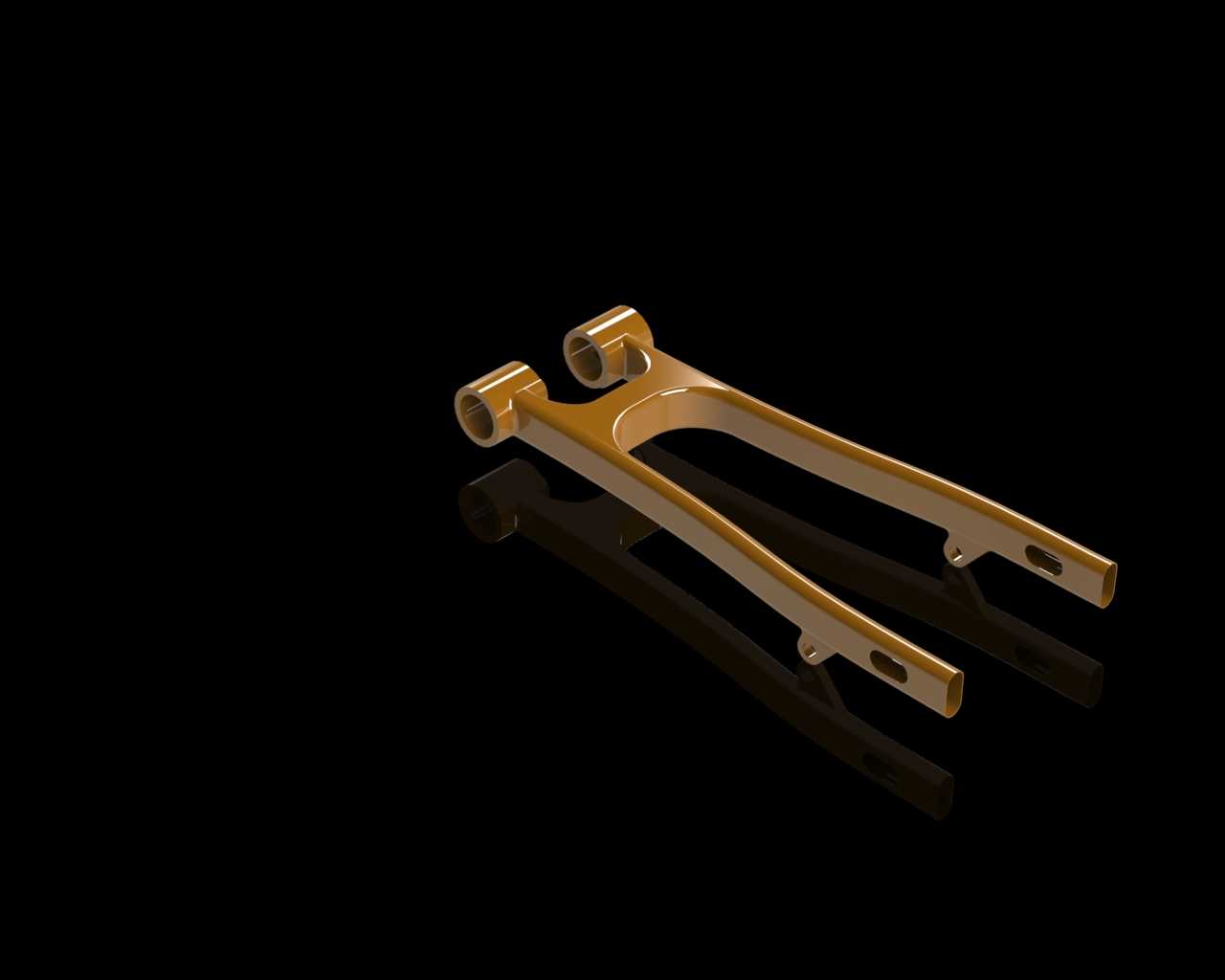

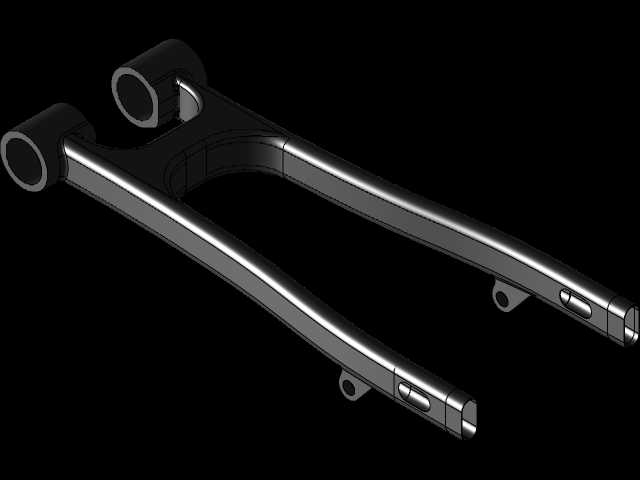

　　作为摩托车底盘行走系统的核心受力构件，摇臂承担着连接后轮与车架主体、传递路面载荷、约束后轮运动轨迹的关键作用，日常骑行过程中后轮受到的冲击载荷、驱动扭矩、制动力矩都会通过该部件传递至车架，其结构刚度与安装精度直接决定车辆行驶的操控稳定性与骑乘舒适性。从结构形态来看，该摇臂采用双侧平行纵梁搭配前端双铰接套筒的布局，前端两个同轴套筒用于穿装摇臂轴，实现与车架后安装位的铰接连接，铰接轴线与整车横向平行，保证摇臂可绕该轴线做上下摆动，匹配后减震器的压缩回弹行程，纵梁沿车辆前后方向延伸至后轮安装位，末端设置后轮轴安装孔位，同时预留了刹车卡钳、链盒等附属部件的安装凸台与定位孔，所有安装面的位置度公差均按照整车装配要求设定，避免出现后轮偏摆、

　　传动链异常磨损的问题。设计过程中首先需要明确安装边界约束：前端铰接孔的中心距、孔径尺寸需要与车架对应安装座的尺寸完全匹配，保证摇臂轴可顺利穿装且无旷量，纵梁的内侧净宽度需要大于后轮轮胎的最大宽度，预留轮胎跳动时的安全间隙，同时要避开后减震器下安装点、排气管尾段等周边部件的运动包络，防止车辆在极限压缩行程时出现部件干涉。结构受力层面，纵梁采用变截面设计，靠近前端铰接位置的截面高度更大，以应对该区域承受的最大弯曲力矩，向末端延伸过程中截面逐步收窄，在保证整体刚度满足载荷要求的前提下尽可能降低构件自重，减少后悬下重量，提升悬架响应速度，梁体上设置的减重孔在不削弱结构强度的基础上进一步优化了重量分布，同时为后期布线、安装附件预留了穿装空间。

　　实际应用场景中，该类摇臂多用于跨骑式摩托车的后悬架系统，可适配不同排量的街车、巡航车型，设计时需要根据整车定位调整结构参数：偏向载重需求的车型会适当加大纵梁截面厚度，提升重载状态下的抗变形能力，偏向运动性能的车型则会在刚度达标的前提下优化重量分配，降低簧下质量以提升操控灵活性。建模过程中需要重点关注铰接孔的同轴度、安装面的平面度等形位公差，所有过渡位置均设置圆角应力释放结构，避免应力集中导致的构件疲劳断裂，同时要匹配后减震器的安装行程，校核摇臂上下摆动极限位置时与周边部件的最小间隙，保证全行程范围内无运动干涉。
