套筒式螺旋弹簧液压减震器结构设计

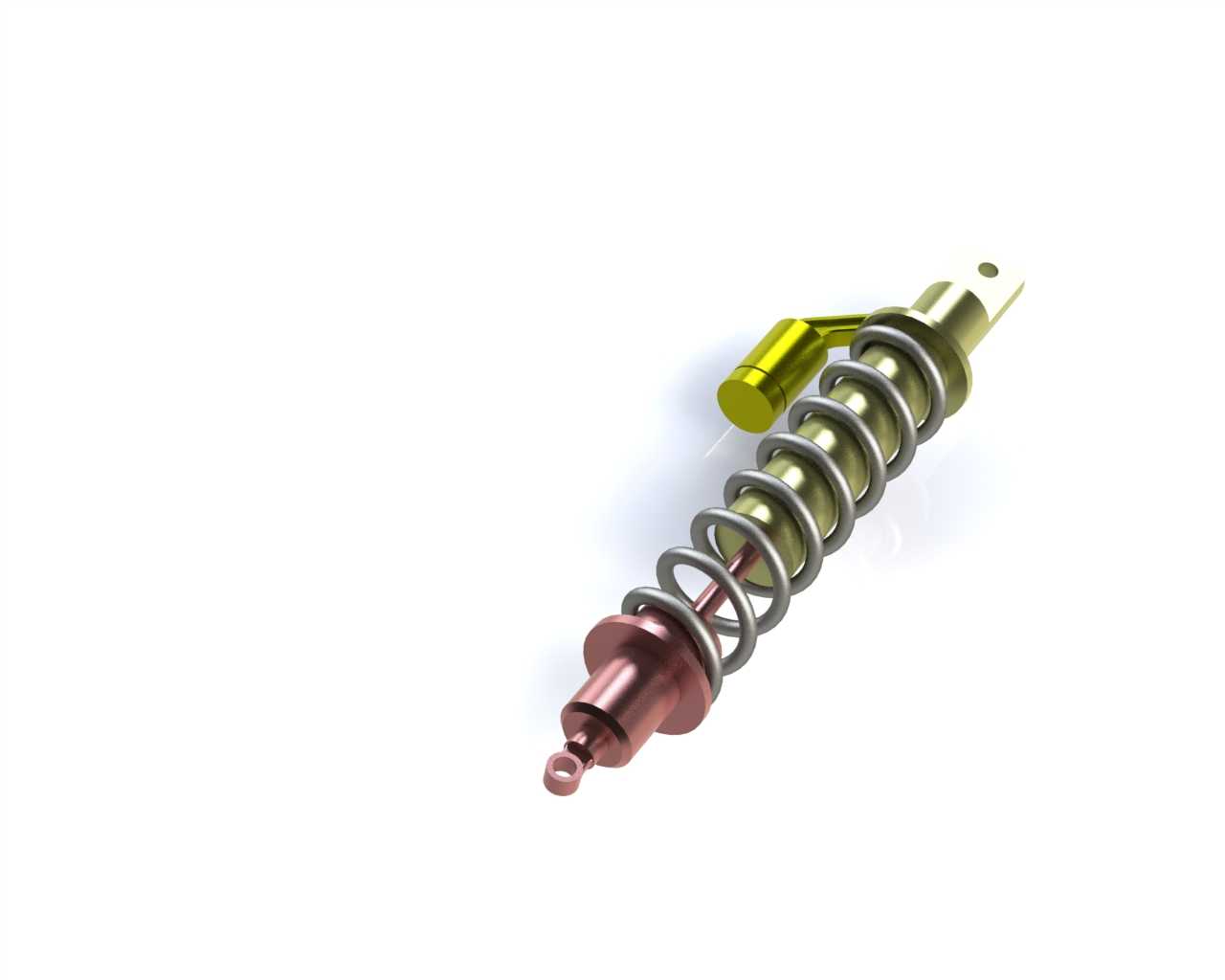

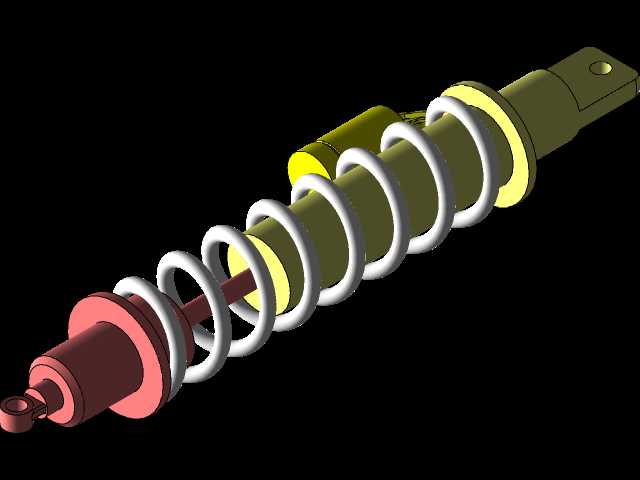

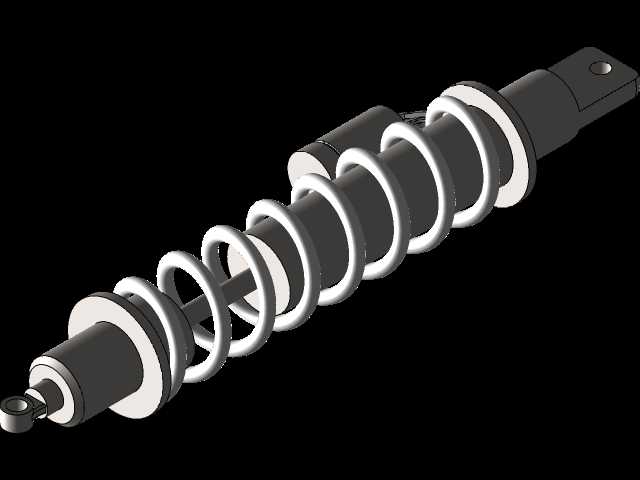

　　这款减震器的结构设计围绕路面冲击缓冲与振动衰减核心需求展开，采用螺旋弹簧与液压阻尼筒同轴嵌套的经典布局，在乘用车悬架、小型工程机械行走机构、非道路代步车底盘等场景中均有广泛适配空间。从实际工况适配角度看，该结构可同时承担垂直载荷承载与振动能量耗散双重作用，当设备经过颠簸路面产生垂向冲击时，外露的螺旋弹簧首先承接瞬时冲击载荷，通过自身弹性形变将刚性冲击转化为平缓的弹性势能释放，避免冲击载荷直接传递至车架或设备主体结构，降低结构件疲劳损坏概率。内嵌的液压阻尼筒则负责约束弹簧的往复弹跳动作，通过筒内液压油流经节流孔产生的阻尼力，将弹簧往复运动的机械能转化为热能耗散，避免设备出现持续余振，提升行驶或作业过程中的平稳性。

　　设计过程中首先明确了安装边界约束：上下两端的吊耳式安装结构分别对应车架与行走桥的连接点位，安装孔位同轴度公差控制在0.1mm以内，避免安装后产生侧向附加力矩导致密封件偏磨；整体轴向长度适配常规紧凑型悬架的布置空间，弹簧外径与阻尼筒外径的径向间隙预留了足够的形变余量，避免弹簧压缩过程中与筒壁发生剐蹭磨损。阻尼筒旁侧预留的小型气腔结构用于补偿液压油温度变化带来的体积膨胀，同时避免高速压缩过程中出现空程现象，保证阻尼力输出的线性度。各零件的配合精度经过反复校核：弹簧两端的支撑圈与阻尼筒的导向套采用间隙配合，保证弹簧压缩过程中仅沿轴向形变，无径向偏摆；阻尼杆表面做硬化处理，与端盖密封件的配合粗糙度控制在Ra0.8以下，

　　降低长期往复运动的密封磨损速率。从装配逻辑上看，所有零件沿轴向依次套装，无需复杂的侧向定位结构，拆解维护时仅需拆除上下端的固定螺母即可完成阻尼件更换与弹簧检修，适配售后维保的便捷性需求。弹簧的刚度参数与阻尼阀的节流孔开度经过匹配调校，可覆盖常规1-2吨级承载场景下的缓冲需求，在空载与满载状态下均能保持合适的阻尼特性，不会出现空载过硬、满载过软的适配问题。
