弧形双铰连接蛋黄支撑结构件

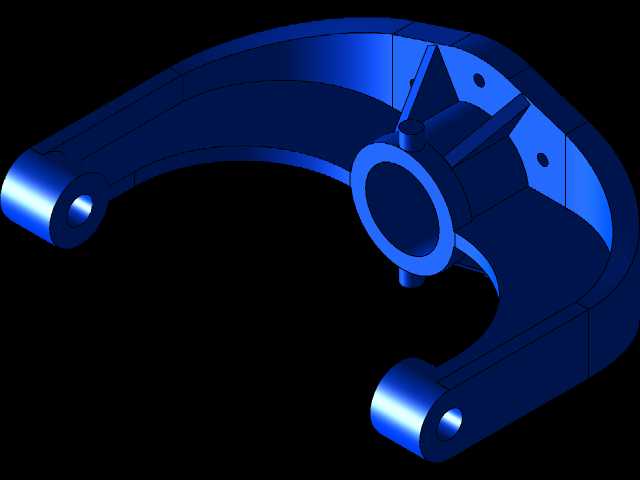

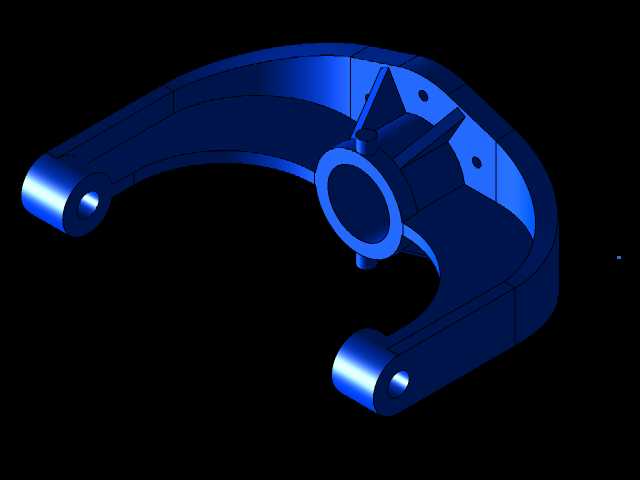

　　这类弧形双铰支撑构件常见于需要实现弧形摆动限位、多点铰接联动的轻载传动场景，在小型食品加工分拣设备、轻工物料定位机构、自动化生产线的弧形导向工位中都能见到同结构逻辑的零件应用。从结构本身来看，主体采用弧形弯臂构型，两端设置同轴度要求较高的铰接孔位，用于穿装销轴实现与相邻连杆的转动配合，中部设置带加强筋的环形安装座，用于固定执行端的工作部件，三个安装点位的相对位置精度直接决定整套联动机构的运动轨迹偏差。设计过程中首先要确认两端铰接孔的中心距，这个尺寸是匹配整套连杆机构运动行程的核心参数，孔位的公差带通常选取H7级，保证销轴装配后既无过大旷量，又能实现顺畅转动，不会出现卡滞或磨损过快的问题。中部环形安装座的端面需要设置三个均布的安装孔，

　　用于锁紧固定末端工作头，安装座与弧形臂的衔接位置布置三角加强筋，避免工作头受侧向力时衔接位置出现应力集中断裂，筋板的厚度通常取主体壁厚的0.8倍，既保证强度又不会造成不必要的材料冗余。弧形臂的截面采用等厚圆弧过渡，外弧面做R角处理，避免运动过程中与周边相邻构件发生刮碰，内弧面的曲率半径需要提前核算运动包络范围，保证整套机构在全行程摆动时，臂身不会与机架上的其他固定部件产生干涉。两端铰接孔的端部做倒角处理，方便销轴装配时的导入，孔内壁需要预留润滑脂槽的设计空间，长期往复转动时可以存储润滑脂，降低铰接副的磨损速率。这类零件在实际选型应用时，需要重点核对三个安装点位的相对角度、铰接孔的内径尺寸、中部安装座的中心高，

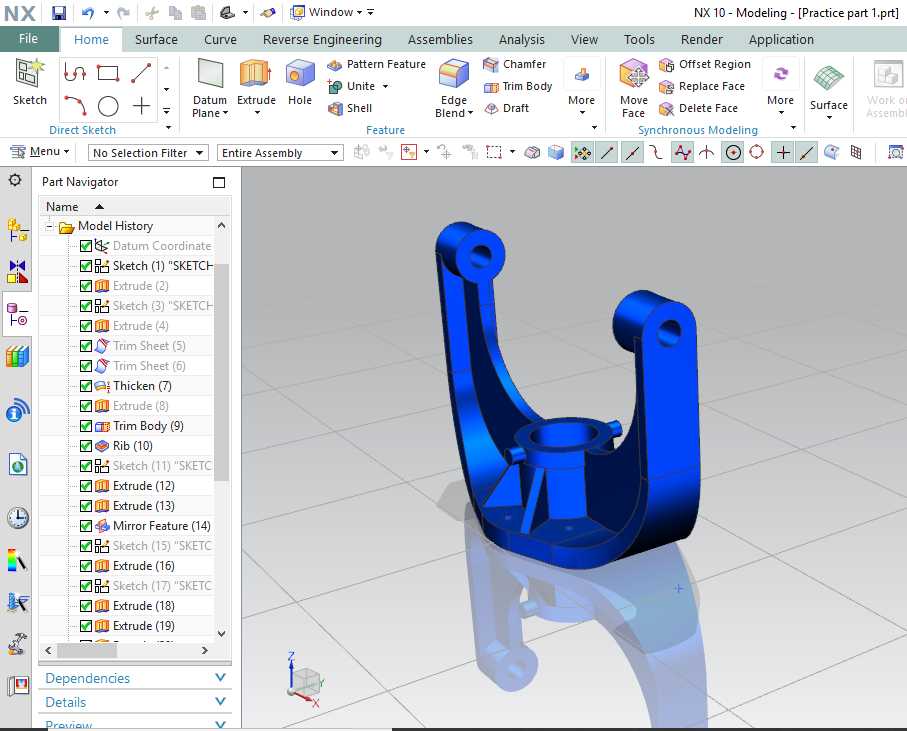

　　这些尺寸直接决定其能否替换现有设备上的损坏备件，或是适配新设计的联动机构。建模过程中采用实体与曲面结合的特征构建方式，先通过曲面勾勒弧形臂的整体轮廓，再通过实体加厚生成主体结构，最后对安装孔、加强筋、倒角等细节特征做布尔运算处理，能够有效保证曲面过渡的顺滑度，避免实体直接拉伸生成的棱角应力集中问题。零件的壁厚选取需要结合实际承载工况确定，轻载工位下壁厚取5-8mm即可满足强度要求，若承载侧向冲击力较大的工况，可适当加厚臂身截面，同时在铰接孔位置镶嵌铜套提升耐磨性能。
