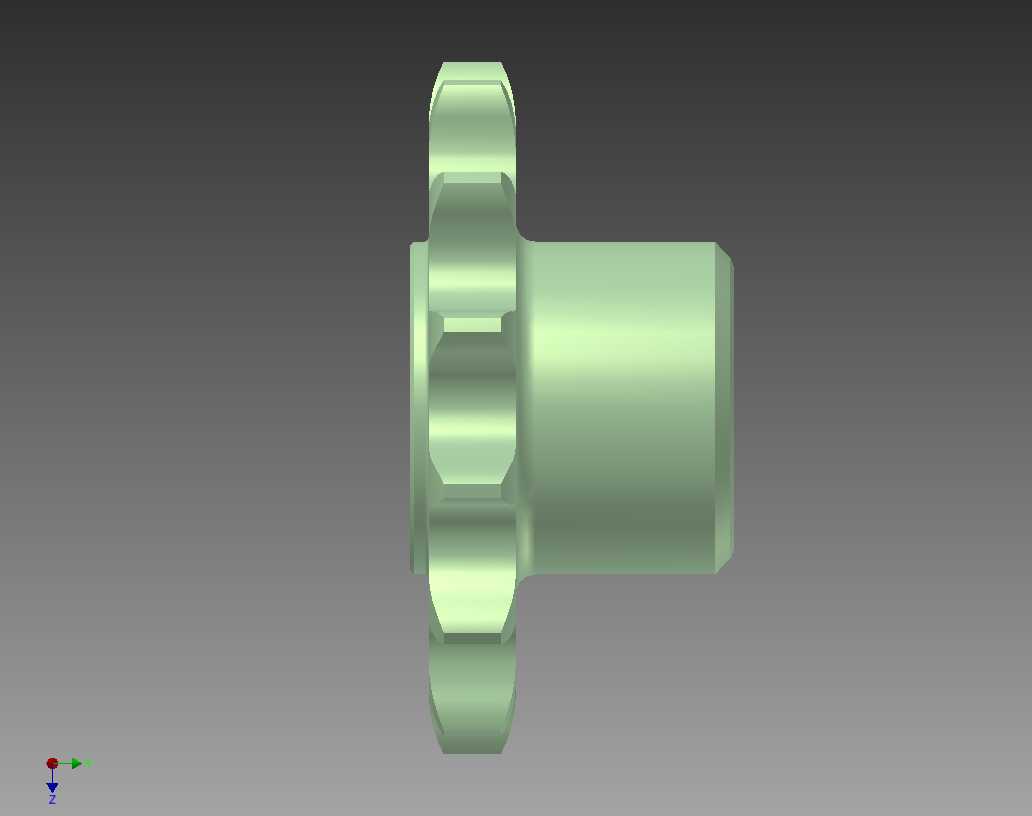

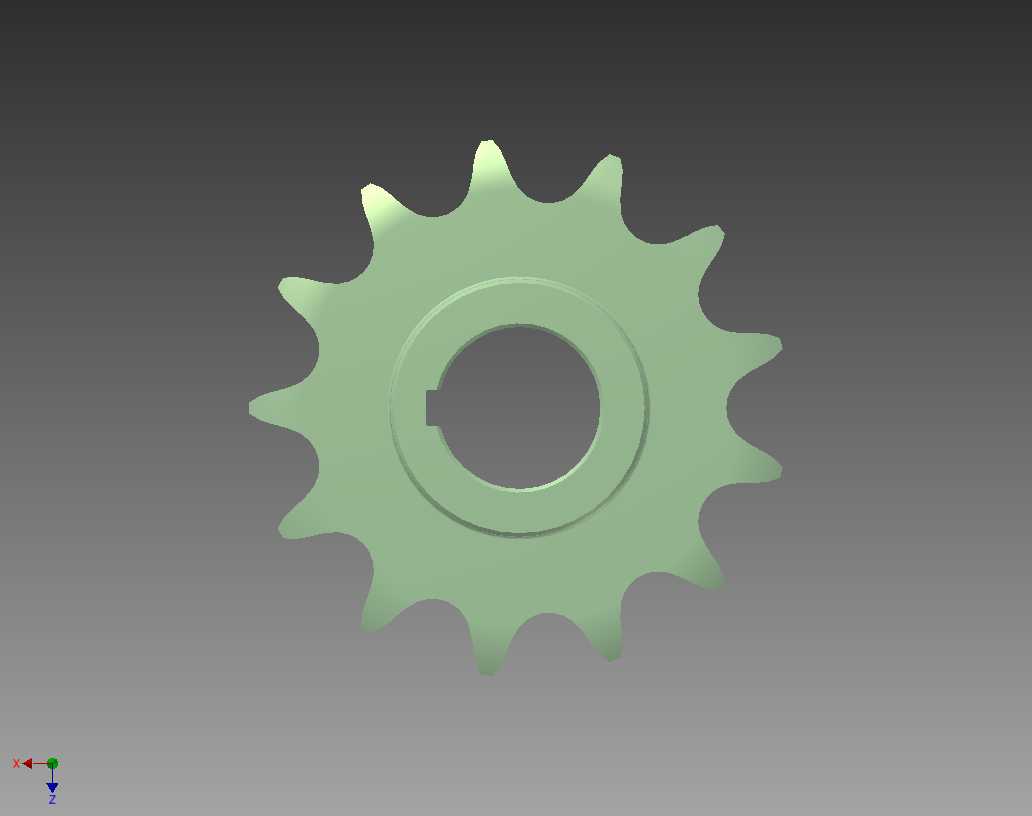

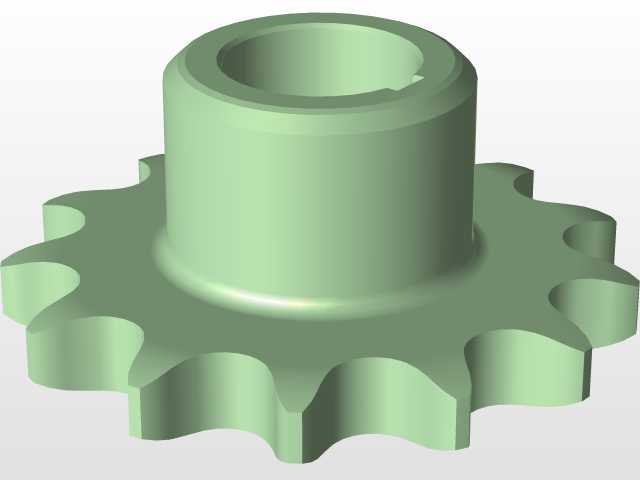

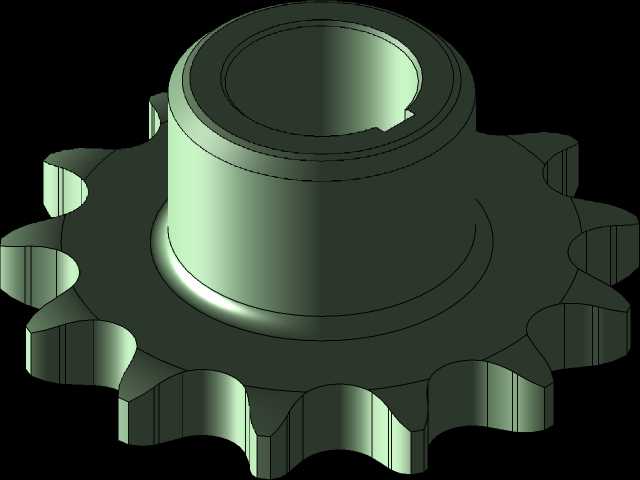

DIN8187标准13齿单排滚子链轮结构

　　这款链轮适配5/8英寸节距的单排滚子链条，配套滚子直径为3/8英寸，齿数设定为13，完全遵循DIN 8187标准的齿形参数设计，在常规中小载荷链传动场景中适配性极强。从实际应用场景来看，这类小齿数链轮常作为主动轮布置在动力输出端，常见于轻型输送线、小型农机传动单元、包装设备进给机构以及通用工业设备的动力传递链路中，相比大齿数链轮，相同传动比下能缩减整套传动机构的径向安装空间，适合布局紧凑的设备腔体内部安装。从结构设计逻辑来看，齿廓采用标准三圆弧一直线齿形，能保证链节啮入啮出时的顺滑过渡，减少啮合冲击与多边形效应带来的传动波动，降低运行过程中的噪音与链条磨损速率。中心安装孔采用键槽联结形式，能与对应直径的传动轴实现周向固定，

　　传递额定扭矩时不会出现相对打滑，孔位与键槽的尺寸公差严格遵循过渡配合要求，装配时无需额外修配即可实现精准定位。轮体采用辐板式结构，在保证轮齿根部抗弯强度、轮毂抗扭刚度的前提下，尽可能削减了非受力区域的材料余量，既降低了零件自身转动惯量，让启停阶段的动力响应更迅速，也控制了整体重量，减少传动轴的悬臂载荷。安装边界方面，轮齿的齿顶圆、根圆尺寸严格匹配对应链条的啮合间隙要求，安装时需保证链轮端面与传动轴轴线的垂直度，避免链条运行时出现偏磨、爬齿现象；两配对链轮的共面度需控制在合理公差范围内，才能保证链条运行时不出现侧向剐蹭，延长整套传动副的使用寿命。齿面的轮廓精度直接影响啮合平稳性，建模时齿形各段圆弧、直线的衔接点完全贴合标准参数，

　　没有出现尖点、过渡断层等问题，能直接用于后续的工程出图、数控加工编程或者3D打印样件验证，也可直接导入虚拟装配环境，完成整套传动机构的运动干涉检查、传动比验算等前期设计工作。轮毂部分的轴向长度经过合理设定，既能保证与传动轴的配合长度足够，传递扭矩时不会出现应力集中，也不会过度占用轴向上的安装空间，给轴端挡圈、锁紧螺母等紧固件预留出足够的装配位置。
