异径斜交金属板风管三通连接结构

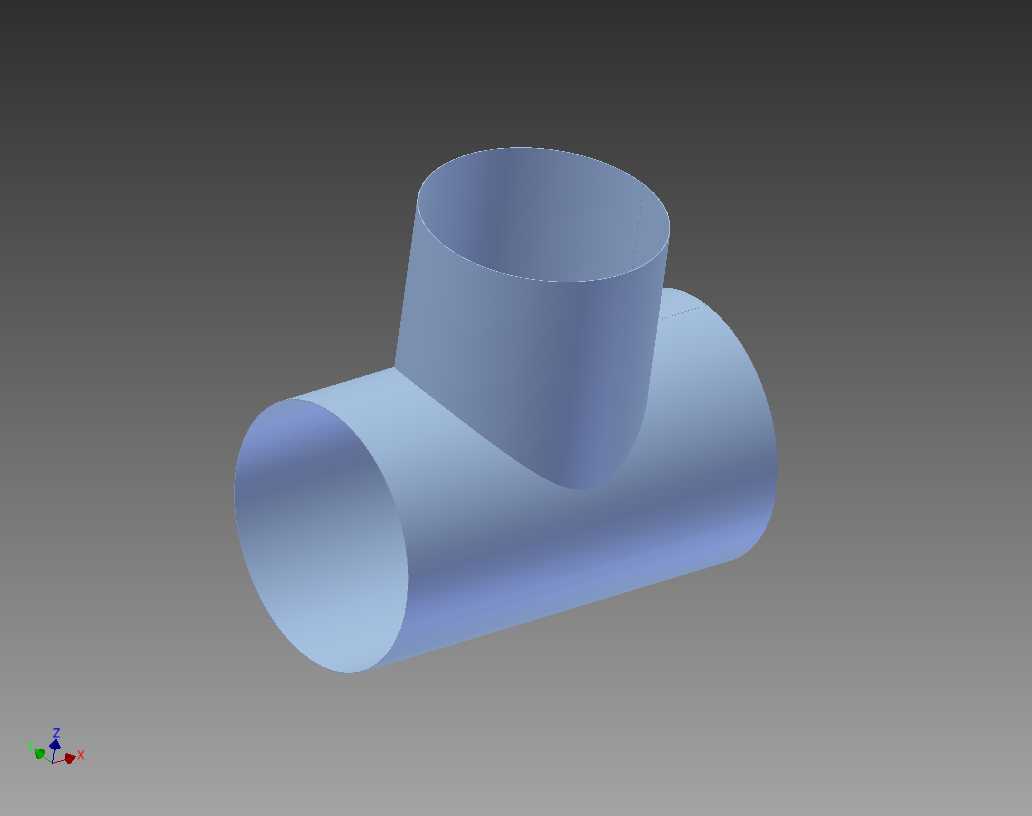

　　在商用建筑通风系统、工业除尘排风管路、车间新风输送网络的搭建过程中，不同走向、不同通径的风管衔接一直是管路布设的核心节点，这类斜交异径三通构件，正是为解决垂直方向与水平方向风管汇流、分流需求设计的钣金类管路连接件。从实际工程应用来看，这类构件常出现在厂房顶部排风支管与主风管的接驳位置，或是商业综合体消防排烟系统的管路分叉处，相比正相交三通，斜交结构能大幅降低气流转向时的局部阻力，减少风噪与管路压损，提升整个通风系统的运行效率。设计这类钣金构件时，首先要匹配现场布设的两种风管规格，分别对应297mm通径与330mm通径的圆形风管，板材选用1.2mm厚度的常规通风钣金板材，兼顾结构强度与现场折弯、咬口加工的工艺性，

　　不会因板材过薄导致安装后受力变形，也不会因板材过厚增加不必要的材料成本与加工难度。结构设计上，斜向支管与水平主管的相交角度经过放样校核，相贯线处的板材展开尺寸经过精确计算，确保现场拼接时咬口接缝严密，不会出现漏风问题，构件两端的直边段预留了足够的法兰铆接或抱箍连接空间，安装时无需额外裁切调整，可直接与对应规格的成品风管对接。不同于铸造或焊接的刚性管路接头，这类钣金折弯成型的三通构件自重更轻，对管路支吊架的载荷要求更低，尤其适合大跨度厂房、高层商业建筑的高空管路布设场景，能有效降低整个管路系统的自重负载。设计过程中需要重点考量相贯线处的板材折弯余量，避免成型后支管与主管的对接处出现错位、缝隙，

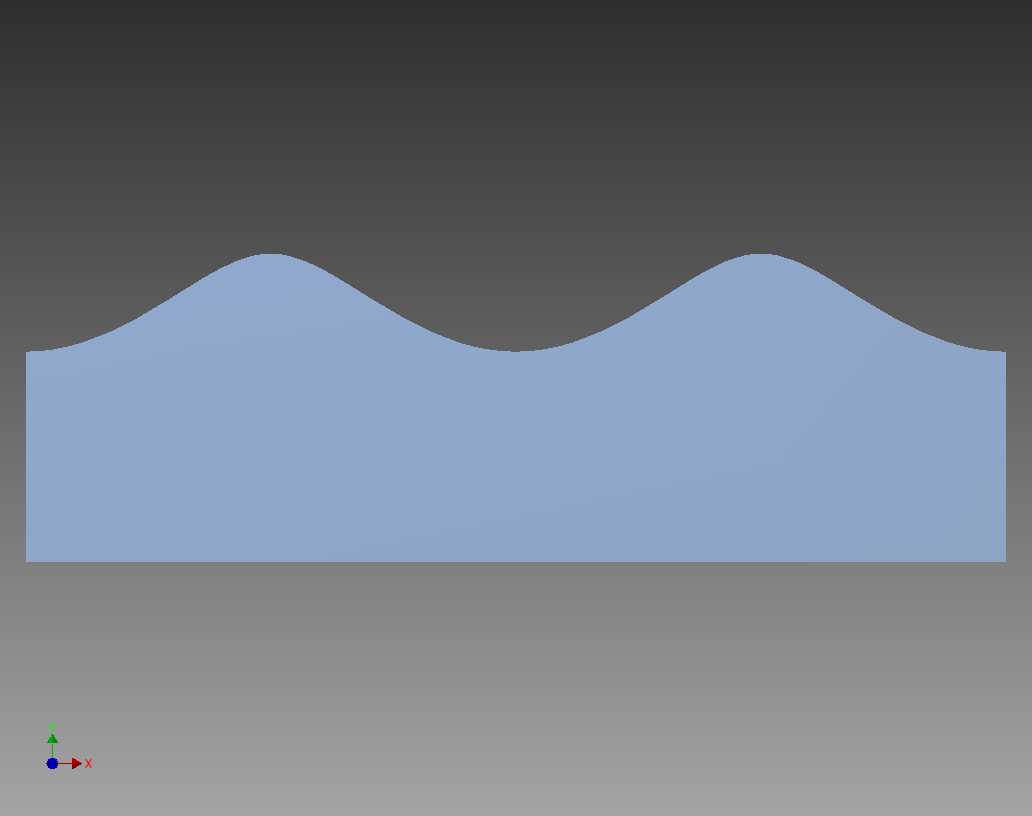

　　同时要保证两个端口的圆度公差控制在工程允许范围内，防止对接时出现错边导致的连接密封失效。在实际管路系统运行时，气流从斜向支管汇入水平主管时，斜交的结构能让气流顺着管壁平缓转向，避免直角三通带来的气流对冲问题，减少管路内的涡流产生，对于除尘系统而言，还能降低粉尘在转角处堆积的概率，减少后期管路清理维护的工作量。这类构件的平面展开图案可直接用于数控钣金下料，无需二次放样计算，能大幅缩短现场加工的周期，适配常规通风工程的快装施工需求，不管是新风系统的送风管路，还是工业废气收集的排风管路，这类异径斜交三通都能稳定实现不同方向、不同通径风管的可靠衔接，保障整个管路系统的气密性与气流输送效率。
