带式磨床配套小滤箱结构设计

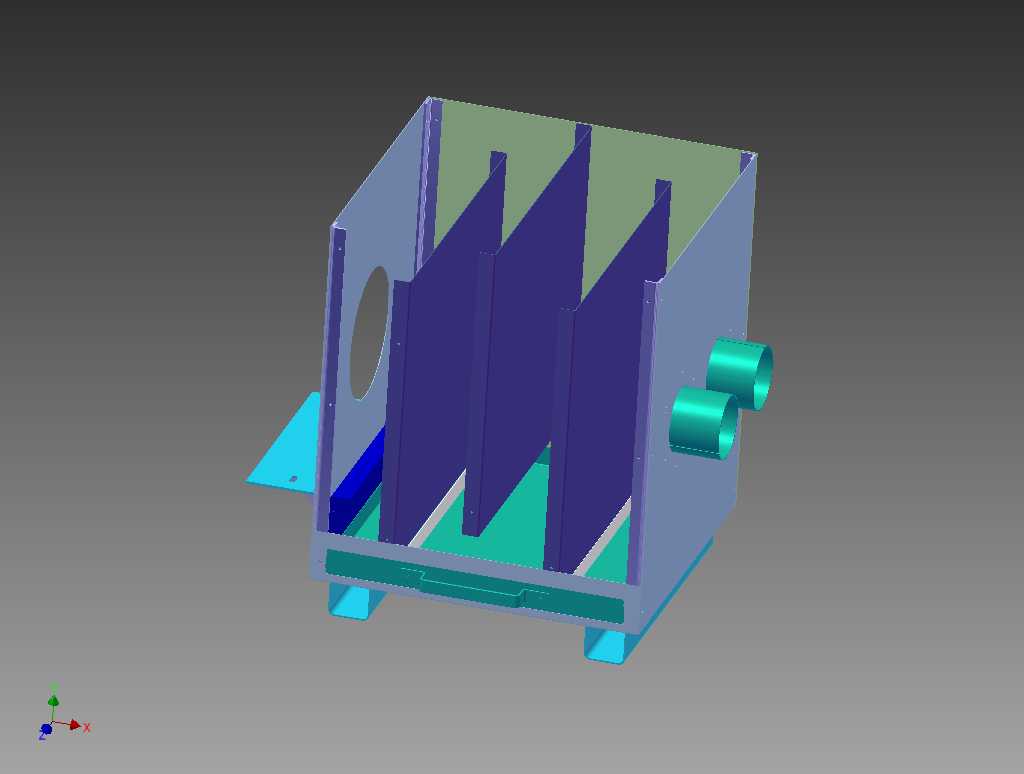

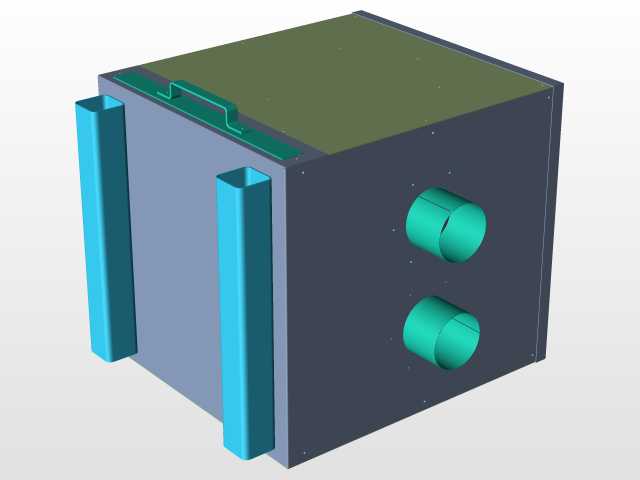

　　这款滤箱是为带式磨床磨削液循环系统做的一级过滤单元，在磨床加工场景里，磨削过程会持续产生金属磨屑、砂粒碎渣以及砂轮结合剂脱落的杂质，这些杂质如果随磨削液进入供液管路，不仅会划伤加工工件表面、堵塞冷却喷嘴，还会加速磨削液泵的叶轮磨损，缩短冷却系统整体维护周期，这个滤箱就是设置在磨削液回流路径上的第一道粗滤屏障。从结构设计来看，整体采用方箱式焊接主体结构，箱体外侧设置的两根立式方管支撑柱，既可以作为安装时的定位支撑，也能在设备移位吊装时作为受力点，避免吊装过程中挤压箱体侧壁导致焊缝开裂。箱体正面设置的两个同轴圆形接口是介质流通通道，上方接口接入磨床工作台回流的带杂质磨削液，经过箱体内置的滤层截留大颗粒杂质后，

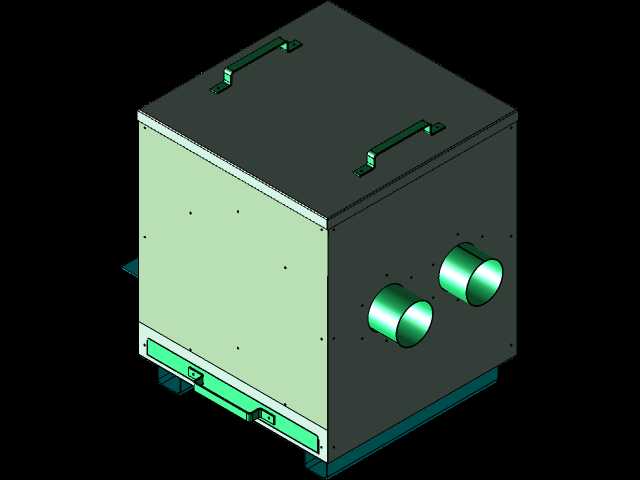

　　初步净化的磨削液从下方接口流出进入后续精滤单元，两个接口的管径做了等径设计，匹配磨床常规的回流管路通径，安装时不需要额外做变径转接。顶部的盖板采用嵌入式密封结构，配套的提手设计方便运维人员定期打开清理箱内积存的磨屑渣，盖板与箱体的贴合面预留了密封胶条安装槽，能够避免磨削液飞溅外溢，同时防止外界杂物落入箱内污染介质。设计过程中充分考虑了安装边界，箱体整体的长宽高尺寸适配中小型带式磨床的侧部安装空间，支撑柱的安装孔位可以直接对接磨床床身的预留安装面，不需要额外制作转接支架，现场安装时只需要对接进出管路即可投入使用。箱体侧壁做了加厚处理，能够承受磨削液回流的冲击压力，长期使用不会出现侧壁鼓胀变形的问题，

　　侧面的加强筋结构也提升了箱体整体的刚性，在磨床运行产生持续振动的工况下，不会出现焊缝疲劳开裂的情况。在实际使用中，这种一级滤箱能够截留90%以上粒径超过1mm的磨屑和砂粒，大幅降低后续精滤单元的过滤负荷，延长精滤滤芯的更换周期，同时因为结构简单，没有复杂的运动部件，日常维护只需要定期打开顶盖清理积存的渣料即可，不需要专业人员操作，运维成本很低。设计时还考虑了介质兼容性，箱体材质选用普通碳钢做防锈处理，能够适配水基磨削液、低浓度乳化液等磨床常用冷却介质，不会出现短期内腐蚀渗漏的问题，进出接口的端面做了车削平处理，对接管路时能够保证密封面贴合严密，避免运行过程中出现滴漏。
