中型电气柜用电弧焊夹持工装结构

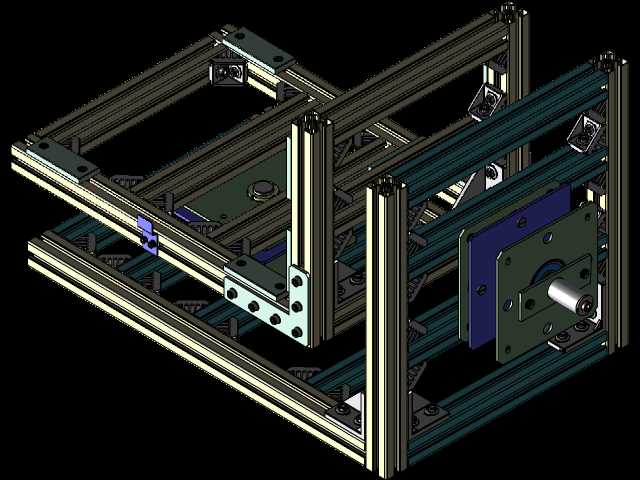

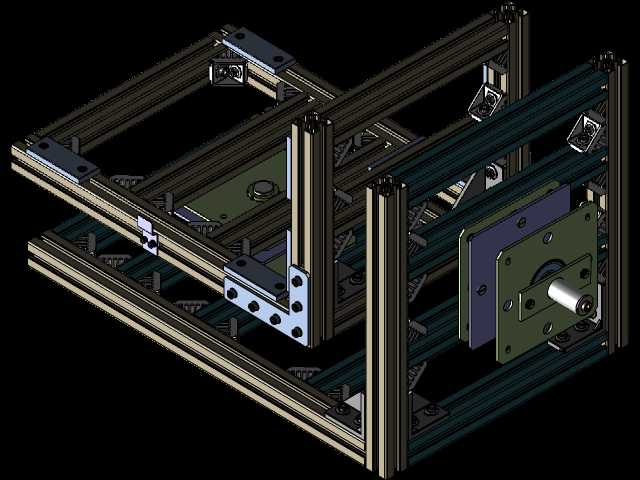

　　这套夹持结构主要面向电气柜柜体钣金件的电弧焊加工场景，在车间批量焊接中小型电气柜壳体、安装板组件的工位上使用，用来替代传统的人工手扶对位、简易码块压持的作业方式，解决焊接过程中工件移位、焊缝错位、装夹找正耗时久的实际问题。整体机架采用工业铝型材搭建，型材选型兼顾了结构刚性与组装灵活性，框架的横向、纵向型材通过角码与内置螺栓连接，不需要额外焊接机架主体，后期如果需要适配不同尺寸的电气柜工件，只需要调整型材上的滑块螺母位置，就能快速改动定位组件的安装点位，适配范围覆盖常规中型电气柜的侧板、门板、内部安装梁等常见焊接工件的尺寸边界。结构上的定位组件分为固定挡块与可调压持两部分，固定挡块布置在机架的两个相邻侧边，作为工件放置的X、

　　Y向基准面，挡块的接触端面做了平齐处理，保证工件靠上去之后基准边无偏移；可调压持部分采用带导向轴的快速夹钳结构，压头位置贴有防滑聚氨酯垫，既可以提供足够的压持力避免焊接过程中工件受应力变形移位，又不会在钣金工件表面留下压痕，影响后续的喷塑涂装工序。设计时特意在焊接作业的对应位置预留了焊枪操作空间，压持组件的安装座做了下沉处理，不会干涉焊枪沿着焊缝走枪的路径，同时框架底部预留了焊渣收集托盘的安装位，避免焊接产生的高温焊渣掉落在车间地面或者型材槽内，减少后期清理的工作量。整套结构的安装基准面做了统一的铣平处理，机架底部预留了脚轮与可调脚杯的安装孔，既可以通过脚轮在车间不同焊接工位之间转移，也可以通过可调脚杯调平，固定在指定的焊接工位上长期使用，定位精度可以满足常规电气柜焊接的形位公差要求，不需要每次装夹都反复打表找正，能有效缩短单批次工件的装夹辅助时间，降低焊接作业的劳动强度，同时减少因为装夹不到位导致的焊接废品率。
