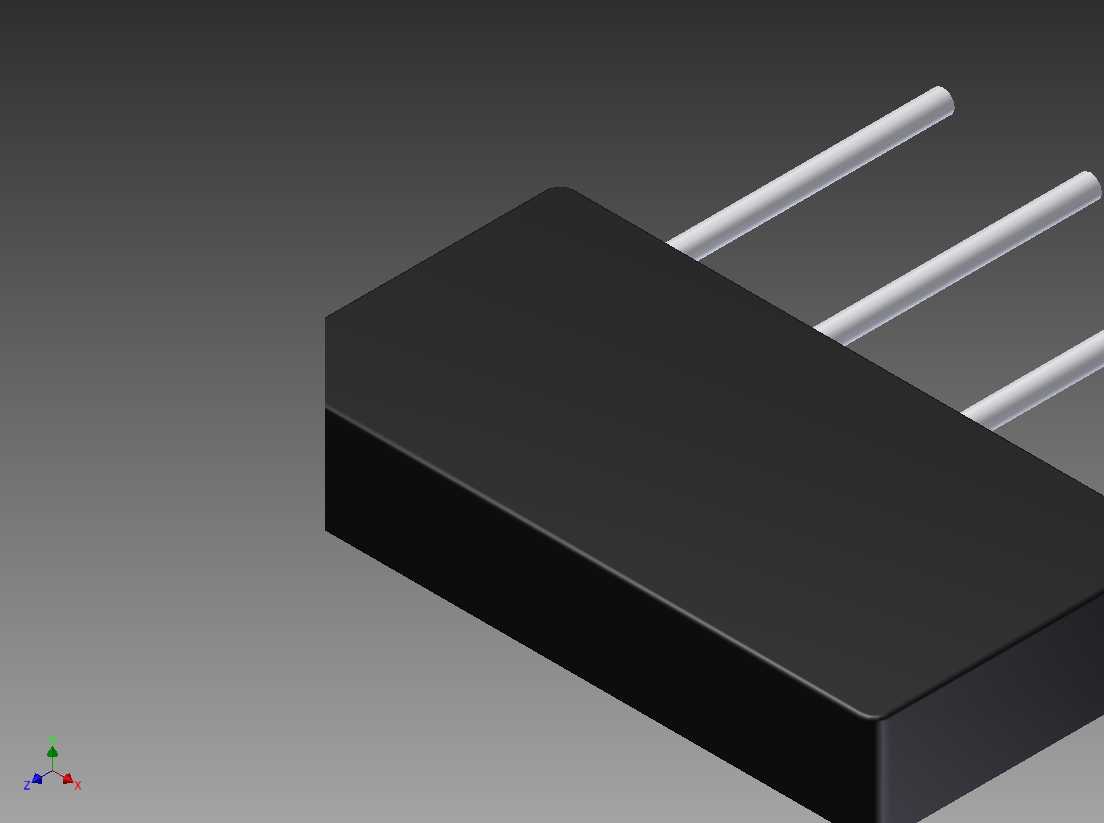

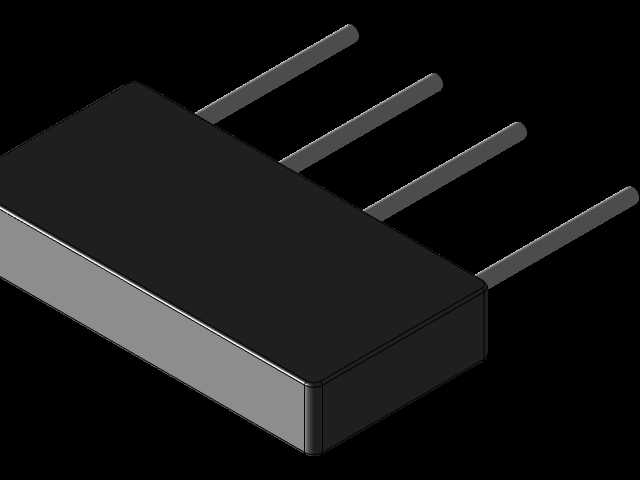

在低压小功率整流电路的设计选型中,直插式整流桥是小功率电源板、工控辅助供电模块、消费类电子电源输入端的核心整流部件,这款B40C规格的整流桥采用经典的D49直插封装形式,适配常规波峰焊生产工艺,在引脚间距、塑封本体尺寸上完全匹配行业通用的D49封装安装孔位,可直接替换同封装参数的同类器件,无需额外调整PCB Layout的焊盘位置与安装空间。从结构设计层面看,这款整流桥采用黑色环氧塑封本体包裹内部四颗整流二极管芯片的桥式连接结构,四根直插引脚从本体单侧平行引出,引脚采用镀锡铜合金材质,既保证焊接时的上锡可靠性,也具备足够的机械强度,避免插件作业过程中出现引脚弯折变形的问题。塑封本体的边角做了小圆弧过渡处理,
既可以降低塑封过程中的应力集中,减少本体开裂的风险,也能在插件作业时避免棱角刮擦操作人员或PCB表面的阻焊层。在实际应用场景中,这款整流桥额定反向耐压40V,额定整流电流2200mA,主要用于低压直流供电回路的交流整流环节,常见于小型适配器、车载低压供电模块、工控板卡辅助电源、小功率充电装置的输入端,能够将输入的低压交流电转换为脉动直流电,配合后端的滤波电容与稳压电路输出稳定的直流电压供后级电路使用。设计建模过程中,需要严格控制引脚的伸出长度、引脚中心距、本体的长宽高尺寸,确保模型导入PCB装配环境时,能够和预设的焊盘、丝印轮廓完全匹配,避免出现装配干涉;同时要还原塑封本体表面的平整度与引脚的截面形状,
保证生成的工程图能够直接用于插件工装的设计与钢网开口的参考。不同于贴片封装的整流器件,这款直插封装的整流桥具备更好的耐浪涌电流能力,引脚与PCB的连接强度更高,适合在存在一定振动的工业设备内部使用,不需要额外点胶加固即可满足常规工业场景的可靠性要求;建模时还需要考虑引脚的成型公差,将引脚的可弯折范围在模型中做合理预留,方便结构设计人员评估不同引脚成型角度下的安装空间需求,避免在整机装配时出现引脚与周边元器件碰接的短路风险。
