六孔平开合页三维结构设计

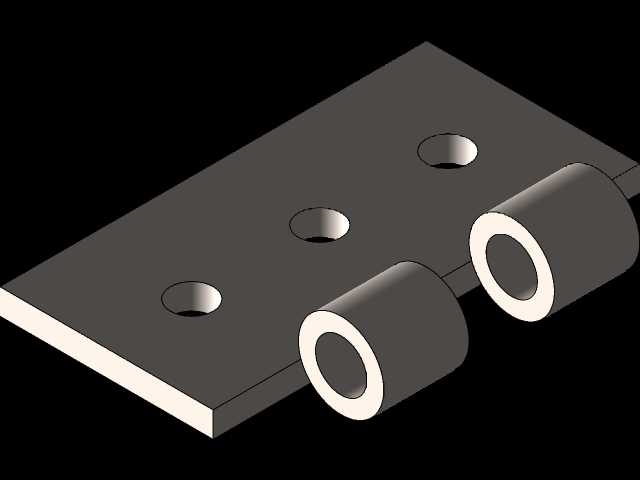

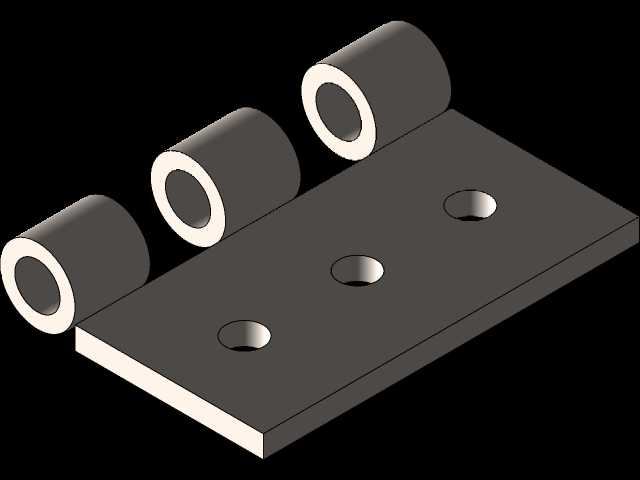

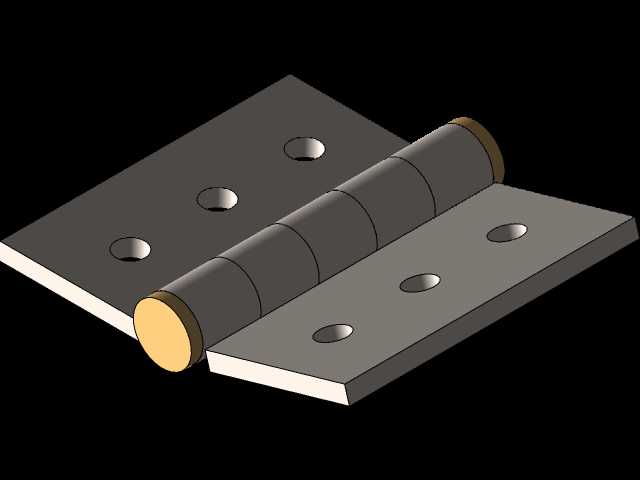

　　这款平开合页作为常见的铰接连接件，广泛应用于室内木门、金属柜体、小型设备检修门、工业配电箱柜门等需要实现绕固定轴转动开合的场景，核心作用是连接两个相对转动的构件，同时承载被连接门扇或门板的自重，保证开合过程顺畅无卡滞，长期使用无明显下垂变形。从结构设计来看，合页采用双页片配通长销轴的经典结构，两个页片分别为三孔设计，单页片上的三个安装孔沿页片长度方向等距排布，安装时可通过自攻螺丝或者机丝穿过孔位，将两个页片分别固定在门框与门扇、柜体框架与柜门的对应安装面上，孔位的沉头设计可以让螺丝安装后头部完全埋入页片平面，不会突出表面干涉门扇开合动作。中间的铰接销轴采用分段式卷边包裹结构，两个页片的卷边筒交错排布，销轴穿入后两端做铆边处理，

　　既可以保证销轴不会在开合过程中脱出，又能让两个页片的转动间隙控制在合理范围，避免间隙过大导致门扇晃动，也不会因为间隙过小出现转动卡涩的问题。页片的边缘做了小圆角钝化处理，没有尖锐的毛刺棱角，安装和使用过程中不会划伤操作人员，页片的平面度控制在合理公差范围内，安装后可以和安装面完全贴合，不会出现局部翘曲导致的受力不均问题。在安装边界上，需要提前确认安装面的平面度误差不超过0.2mm，两个页片的安装定位需要保证同轴度，避免销轴安装后出现别劲的情况，安装孔的中心距需要和页片孔位严格匹配，避免强行锁付螺丝导致页片变形。设计过程中充分考虑了日常使用的受力场景，页片的厚度经过受力校核，在承受常规门扇重量的情况下，长期开合不会出现页片弯折、

　　卷边筒开裂的问题，销轴的直径和页片卷边筒的长度匹配合理，转动时的接触面足够大，单位面积压强控制在材料许用应力范围内，减少长期转动带来的磨损量，延长合页的整体使用寿命。开合角度可以满足常规场景下180度以内的转动需求，转动过程中阻尼均匀，没有明显的松动或者过紧的问题，不需要额外添加润滑脂也能保证顺畅开合，适配多数民用和工业场景的铰接连接需求。
