DIN导轨止动器工业结构设计

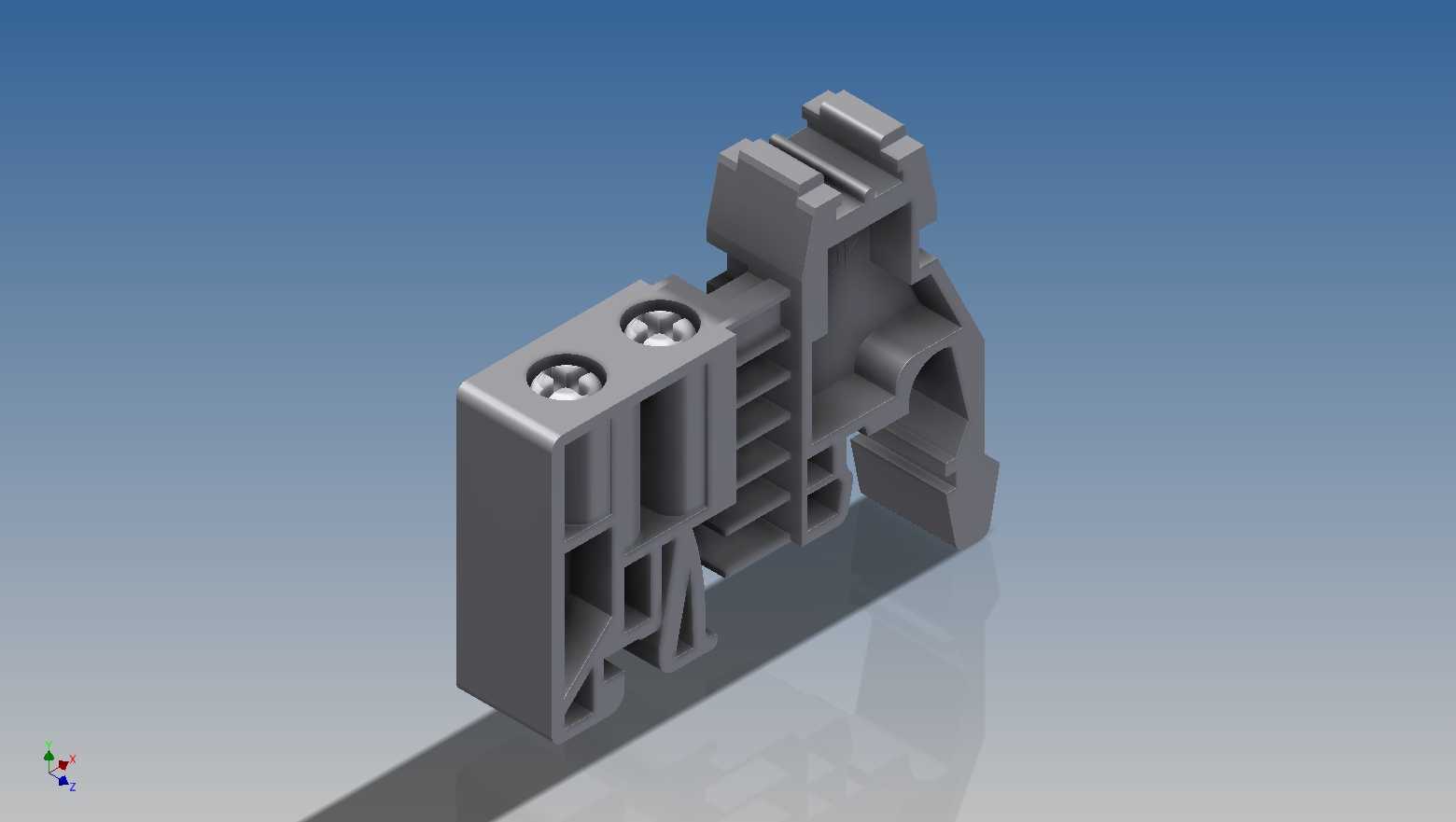

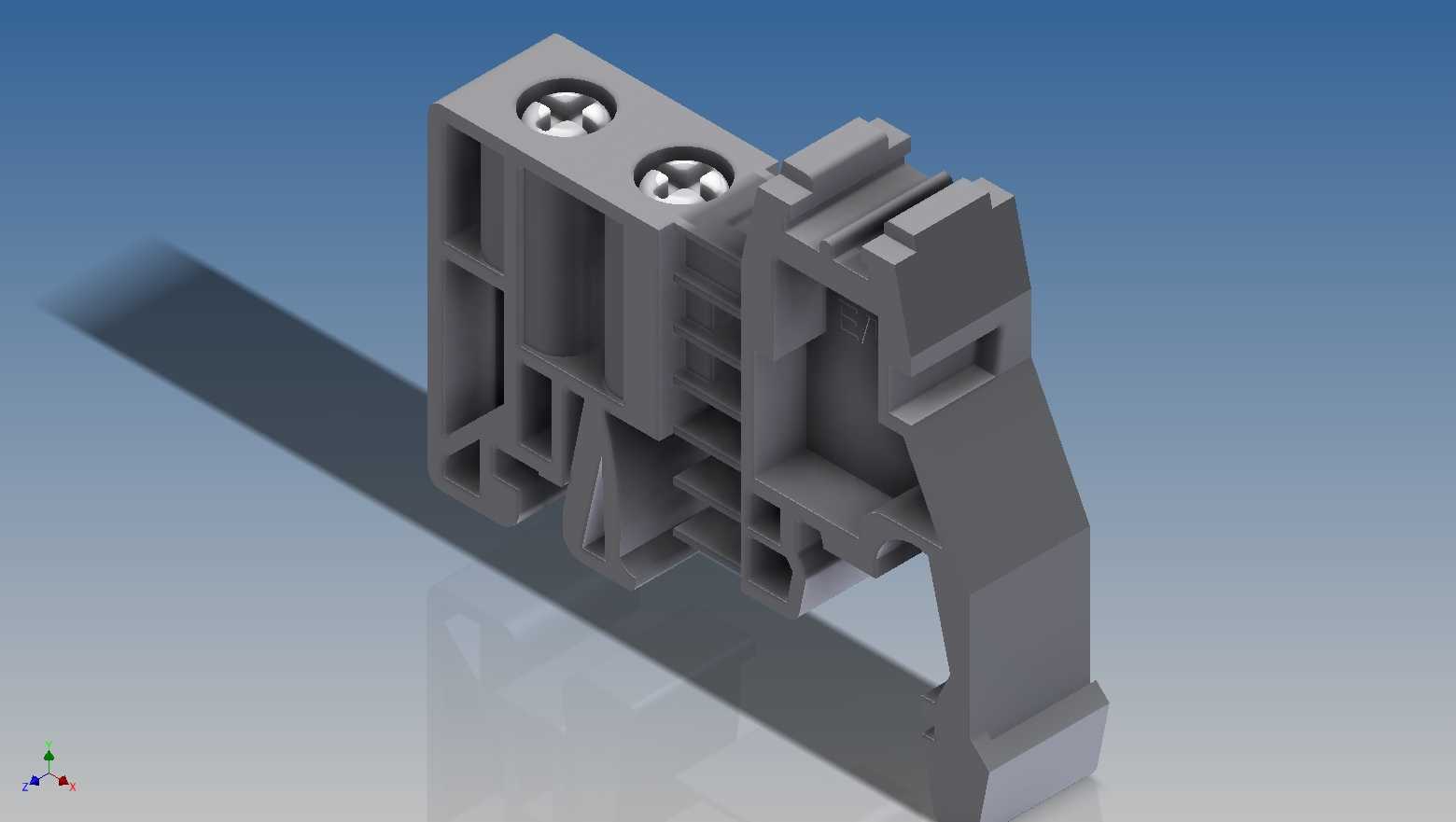

　　在电气柜成套装配、工业自动化控制盘布线的现场作业中，DIN导轨是承载断路器、继电器、端子排等各类电气元件的基础安装载体，导轨上排布的元件若缺少端部限位，在设备运输振动、日常运维插拔接线、长期热胀冷缩形变的影响下，很容易出现沿导轨轴向滑移、错位甚至脱落的问题，直接影响电气回路的连接可靠性，严重时还会引发接线拉扯松脱、元件间距不足导致的绝缘故障。这款DIN导轨止动器，就是针对这类场景设计的导轨端部固定限位构件。从结构设计来看，该止动器采用工程塑料一体注塑成型的主体结构，整体做了等壁厚加强筋布局，在控制零件整体重量的同时，保证了长期卡接状态下的结构强度，不会因为长期受力出现蠕变松脱。主体上部设置了两个内六角锁紧螺钉安装位，

　　安装时将止动器卡入DIN导轨的标准卡槽后，拧紧这两颗螺钉即可让止动器的卡爪紧紧抵在导轨的安装棱边上，实现无滑移的刚性固定，相比市面上常见的卡扣式无螺钉止动器，这种双螺钉锁紧的结构抗振动能力更强，适合在有冲击、持续振动的工业设备电控柜内使用。止动器的卡接轮廓完全匹配标准TS35 DIN导轨的截面尺寸，安装时不需要额外对导轨做裁切、打孔处理，直接从导轨端部滑入到需要限位的位置锁紧即可，不会破坏导轨原有镀锌层与安装结构。其侧面的限位挡边高度经过精准计算，刚好能够抵住常规厚度的电气元件端部壳体，不会出现挡边过高干涉元件接线、挡边过低无法有效限位的问题。主体上的多组镂空加强筋结构，一方面减少了注塑成型时的材料收缩变形，保证零件尺寸精度，

　　另一方面也让止动器本身具备一定的形变余量，在温度变化幅度较大的户外柜、高温设备旁的电控柜内使用时，不会因为热胀冷缩出现卡接过紧无法拆卸、或者卡接过松松脱的问题。从安装边界来看，该止动器宽度仅占用导轨上不到10mm的安装空间，不会过多挤占电气元件的安装位，在排布紧凑的小型电控箱内也能灵活使用；其突出导轨表面的高度与常规端子排的基座高度齐平，不会突出到柜内布线空间内，避免干涉走线槽的安装与线束的排布。在实际选型使用时，这类止动器通常成对布置在整排电气元件的两端，也可以在不同规格元件的分组位置加装，实现不同功能回路元件的分区限位，方便后期运维时的回路区分与元件更换，不需要重新调整整排元件的位置。
