直列四缸内燃发动机曲柄连杆总成结构

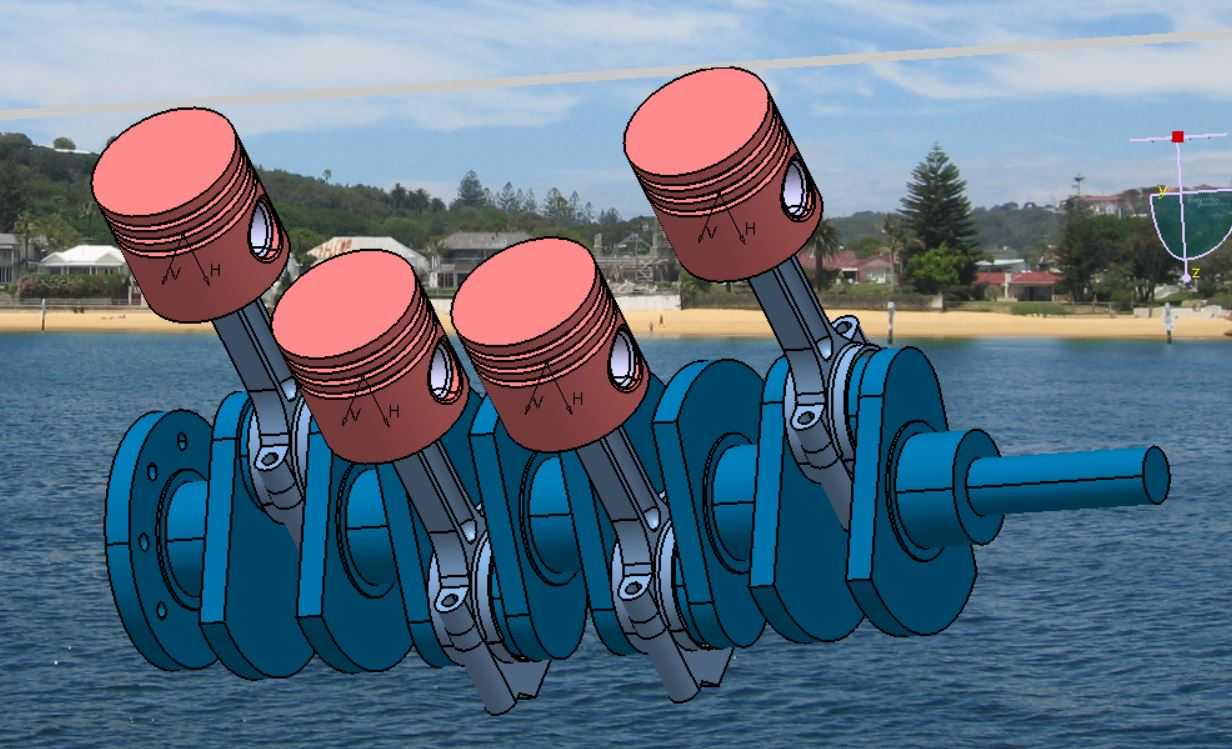

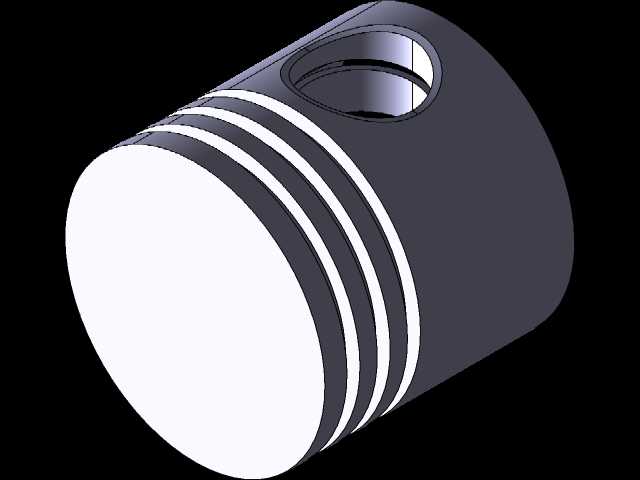

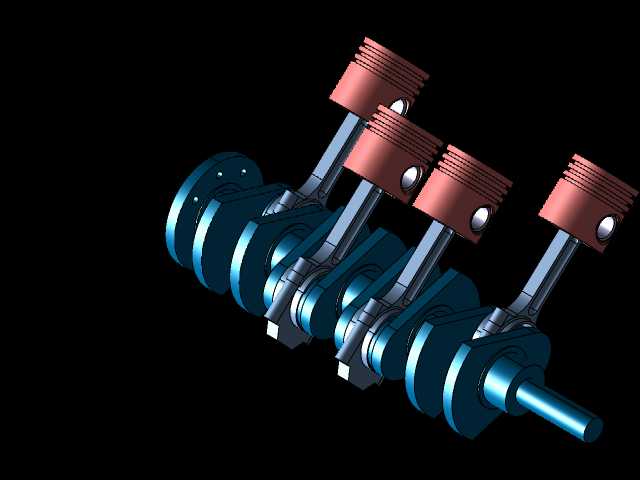

　　这套直列四缸动力核心的曲柄连杆总成，是乘用车辆、小型工程机械动力单元的核心做功传递结构，日常在1.0L-2.5L排量的民用燃油车、小型非道路工程机械的动力舱内承担核心能量转换职责，将燃油燃烧产生的气体压力转化为曲轴旋转的扭矩输出，为整套设备提供持续动力来源。从结构设计逻辑来看，四个活塞沿曲轴轴线等距直列排布，相邻气缸的曲柄销错开180度相位，能够保证四个气缸按做功顺序交替输出动力，让曲轴运转的扭矩波动控制在合理区间，无需额外加装大质量平衡轴就能满足民用动力的平顺性要求，兼顾了结构紧凑性与运转稳定性。活塞部分采用了典型的汽油机活塞结构，头部预留了三道环槽位置，分别对应两道气环与一道油环的安装边界，气环负责密封燃烧室的高压燃气，

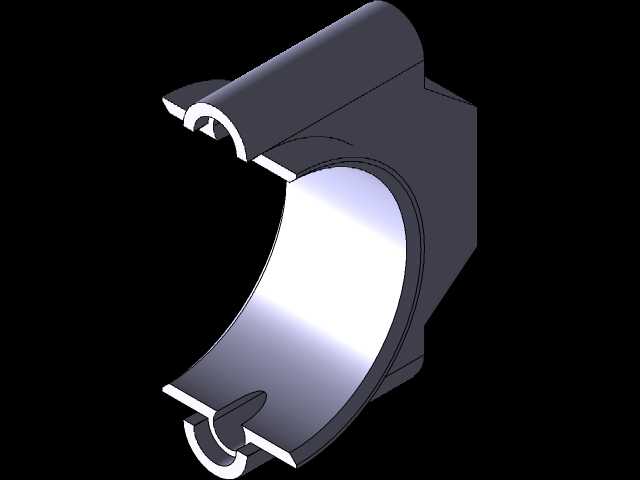

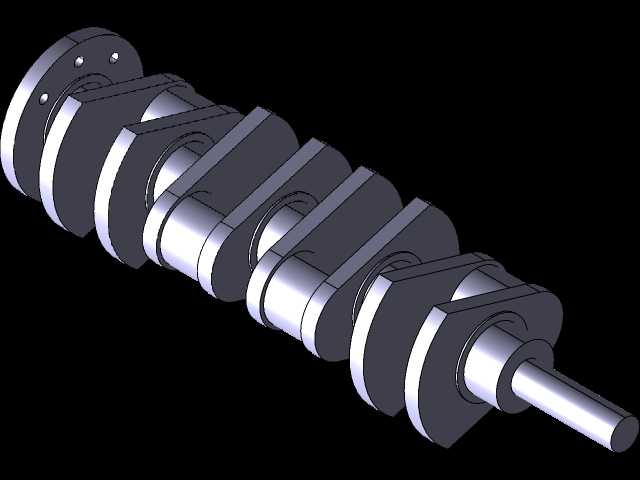

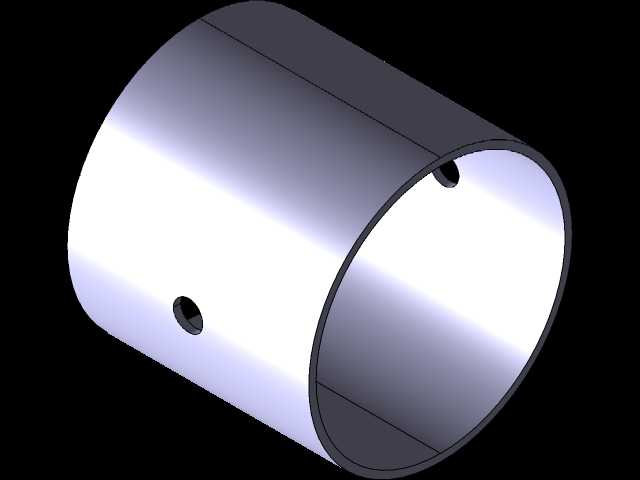

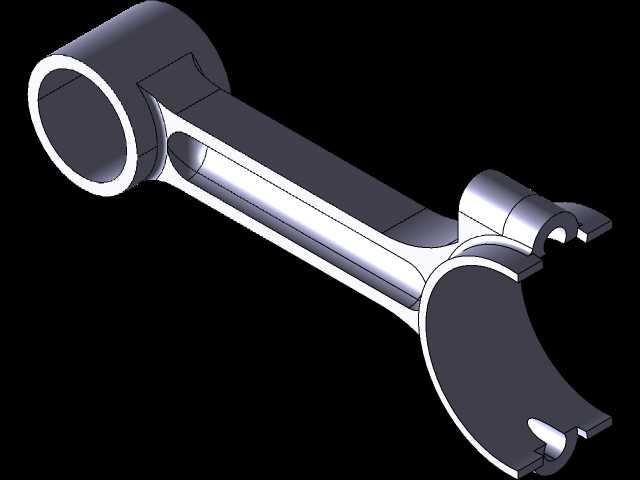

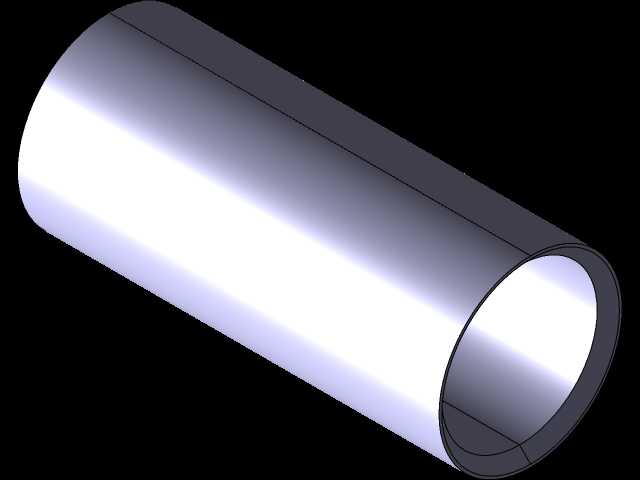

　　避免做功行程的气体下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧。活塞销采用全浮式设计的安装边界，工作状态下可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀，延长部件使用寿命。连杆部分采用了工字形截面的锻钢结构，在保证足够强度与刚度的前提下尽可能降低往复运动质量，减少曲轴高速旋转时的惯性力载荷，连杆大头采用剖分式结构，通过连杆螺栓与曲轴的曲柄销连接，轴瓦位置预留了标准的润滑油脂通道，能够在压力润滑系统工作时持续为摩擦副提供润滑油，降低运转磨损。曲轴部分采用整体式锻造结构，四个曲柄销与五个主轴颈的位置排布严格匹配直列四缸的做功顺序，主轴颈用于将曲轴固定在缸体的主轴承座上，曲柄臂位置集成了平衡重结构，

　　用于抵消活塞连杆组往复运动与曲轴旋转产生的不平衡惯性力，保证发动机在常用转速区间内的运转平稳性，曲轴前端预留了皮带轮、正时齿轮的安装定位面，后端则预留了飞轮连接的法兰与油封安装位，能够直接匹配常规四缸发动机缸体的安装边界。在实际工程应用场景中，这套总成的结构尺寸完全适配主流前置前驱横置动力舱的布置空间，横向尺寸控制在400mm以内，高度方向预留了与缸盖、油底壳连接的安装余量，不需要对动力舱结构做大幅修改就能完成搭载。建模过程中完整还原了各部件的装配间隙，包括活塞与气缸壁的配合间隙、轴瓦与轴颈的配合公差、活塞销与销座的配合精度，能够直接用于教学演示、结构原理验证，也可作为新动力开发时的基础参考结构，帮助设计人员快速梳理曲柄连杆机构的运动逻辑，核对运动过程中的干涉边界，避免设计阶段出现活塞碰气门、连杆与缸体干涉等常见问题。
