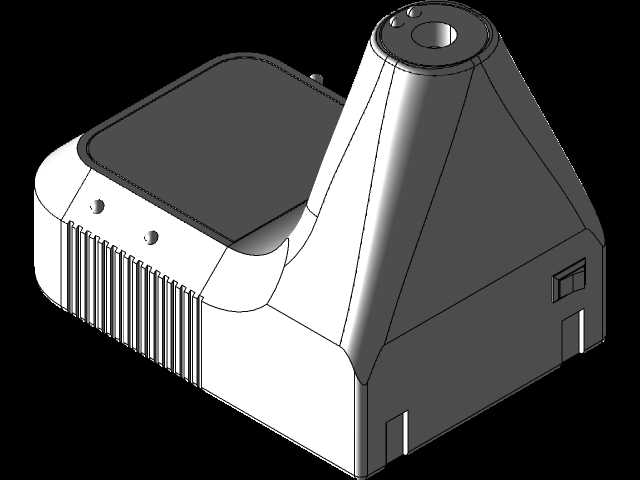

壁挂式非接触红外体温检测装置结构

　　这款壁挂式红外测温装置的结构设计，核心围绕公共场景快速体温筛查的实际需求展开，在商超入口、园区闸机、办公场所通道、校园门岗这类人员通行密度高的场景中，设备需要在人员无停顿通行的状态下完成体温采集，避免传统手持测温带来的人员拥堵、交叉接触风险，因此整体结构优先考虑探测端的视场角覆盖与安装适配性。从结构布局来看，探测模块位于设备上部的突出端，该区域做了斜切式的造型收窄，一方面让红外探测传感器的视场轴线自然向下倾斜15度左右，匹配成年人站立通行时额头的高度区间，无需额外调整安装仰角即可覆盖1.5米至1.9米的通行人员额头位置，另一方面突出的结构可以让探测端避开设备主体的安装墙面遮挡，减少墙面反射的温度干扰，提升探测精度。

　　设备正面的数显区域做了内凹式的沉台设计，红色数码管嵌入黑色遮光面罩后方，既可以避免户外强光直射数码管导致的读数看不清问题，也能让显示区域与白色壳体形成视觉分区，值守人员在距离设备3至5米的位置即可清晰读取体温数值，无需凑近查看。设备侧面的散热格栅采用竖向等距筋条结构，筋条厚度1.2毫米，间距2毫米，既可以满足内部电路板、红外传感模块的自然散热需求，避免设备长时间连续工作时内部积温导致的探测基准漂移，也能阻挡日常使用中的灰尘、飞溅液体进入设备内部，适配公共区域复杂的使用环境。安装边界方面，设备背部预留了标准的壁挂挂孔位，孔位间距符合常规86型接线盒的安装尺寸，既可以直接通过膨胀螺丝固定在水泥墙面、木质隔断上，

　　也可以搭配可选的立式支架安装在无墙面依托的通道位置，设备整体厚度控制在85毫米以内，安装后突出墙面的距离不会对通行人员造成剐蹭，也避免突出过多被过往人员误碰移位。设备下部的两个固定螺丝孔位做了隐藏式设计，安装完成后可以用配套的硅胶堵头盖住，既保持外观整体性，也能防止非运维人员随意拆卸设备。从功能结构的匹配来看，设备内部的红外热电堆传感器与信号处理板之间做了隔热衬垫分隔，避免主板工作产生的热量传导到传感端造成测量误差，探测端的菲涅尔透镜采用卡扣式固定结构，后期维护时无需拆开整机即可直接更换外漏的透镜，降低公共场景下的设备维护成本。设备的边角全部做了R3以上的圆角过渡，没有尖锐的棱角，即使安装在人员密集的低龄人员活动区域，

　　也不会造成磕碰伤害。在实际使用的结构适配中，设备的触发感应模块与测温模块集成在上部探测端，当人员进入探测范围10厘米至30厘米区间时自动触发测温，无需人员刻意停留伸手操作，测量完成后数值直接在正面显示屏输出，整个结构没有外露的按键、活动部件，减少长期使用中的机械故障点，适配每天上千人次的高频通行筛查需求。设备的壳体采用ABS+PC混合材质注塑成型，壳体壁厚均匀控制在2毫米，既保证整体结构强度，在受到轻微外力碰撞时不会开裂变形，也能控制整机重量，降低壁挂安装的承重要求，背部的电池仓与接线仓做了独立分隔，既支持外接电源长期供电，也可以在临时布设场景下使用电池供电，无需布设外接线路，适配临时检测点的快速搭建需求。
