SHT3x温湿度检测传感模块结构设计

　　在工业现场环境参数采集、仓储环境管控、暖通空调系统运行监测、消费电子设备环境感知这类场景里，温湿度参数的稳定采集是整套系统可靠运行的基础环节，SHT3x系列温湿度传感模块的结构设计，完全围绕工业级应用的可靠性需求展开，从PCB板型布局到外围元件排布，都充分考虑了实际安装、信号抗干扰、传感精度保障的多重要求。

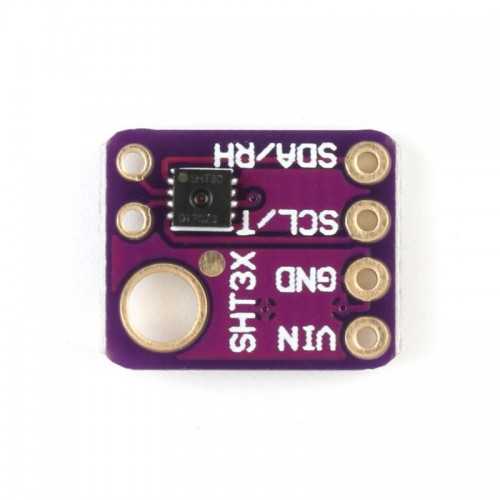

　　先从实际安装边界说起，这款模块采用小型化紫色PCB基板设计，整体板型为带圆角的矩形结构，板边预留的6个镀金半孔焊盘分两列排布，分别对应电源输入、接地、I2C通讯的时钟与数据引脚，这种半孔焊盘的设计既支持直插焊接在主控载板上，也可以通过排针进行插接固定，适配不同的安装空间需求，模块整体厚度控制在2mm以内，板上最高的元件就是核心的SHT3x传感芯片，芯片周边没有布置过高的遮挡元件，保证传感面能够和被测环境的空气充分接触，避免元件遮挡导致的气流不畅、参数检测滞后问题。板上的温湿度感应区域专门做了露白设计，没有覆盖阻焊层，就是为了减少阻焊材料对温湿度响应速度的影响，保证湿度检测的灵敏度。

　　从功能特性层面看，这款传感模块的电路设计做了充分的可靠性考量，核心传感芯片采用I2C通讯接口，引脚周边做了等长布线处理，减少通讯信号的反射干扰，板上集成了必要的去耦电容，布置在电源引脚就近位置，能够有效滤除电源线上的高频杂波，避免工业现场的电源波动影响传感数据的准确性。和传统的热敏电阻、电容式湿度传感元件不同，SHT3x芯片本身集成了校准参数，模块在设计时不需要额外增加校准电路，就能保证全量程范围内的检测精度，相对湿度检测覆盖0-100%RH全区间，温度检测覆盖-40℃到125℃的宽温范围，完全能够满足户外设备、工业机柜、冷链运输这类宽温域应用场景的使用需求。

　　在设计思路上，这款模块没有追求多余的附加功能，所有布局都围绕传感精度和安装便利性两个核心目标展开：板上的引脚标识采用丝印清晰标注，每个焊盘对应的功能都在板边做了反向丝印，即使模块翻转焊接也能快速识别引脚定义，避免装反导致的模块烧毁；板角的大尺寸镀金安装孔既可以作为焊接固定的补强点，也可以穿入细螺丝进行辅助固定，在振动较强的设备上使用时，不会因为长期振动出现焊盘脱落的问题。模块的整体尺寸非常紧凑，能够嵌入到狭小的设备内部空间里，比如手持检测设备、小型环境监测节点、智能家电的内部风道位置，不会占用过多的结构空间，给结构设计师的整机布局留出足够的余量。

　　从实际选型适配的角度看，这款模块的通讯电平兼容常见的3.3V和5V主控系统，不需要额外增加电平转换电路，在做三维结构建模的时候，只需要准确还原板体的外形尺寸、焊盘位置、突出元件的高度，就能完成整机的装配干涉检查，不需要额外预留过多的避让空间。模块的传感面朝向没有严格的安装限制，只要保证感应区域不被密封结构完全覆盖，就能保证检测数据的准确性，在风道类应用中，可以将感应区域正对气流方向，进一步提升参数响应速度，在静态仓储环境监测场景下，水平或者垂直安装都不会影响检测精度。

　　另外在抗干扰设计上，模块的接地焊盘做了大面积铺铜处理，既能够提升模块的散热能力，避免芯片自身发热导致的温度检测偏差，也能起到一定的电磁屏蔽作用，在靠近变频器、电机这类强电磁干扰源的位置安装时，也能保证通讯数据的稳定传输，不会出现数据跳变、通讯中断的问题。板上的所有元件都采用贴片封装，整体装配完成后没有突出的尖锐结构，在设备内部装配时不会刮伤周边的线束或者其他元件，降低整机装配的工艺风险。
