发动机调速器用蝶阀装配结构设计

　　这款蝶阀总成主要配套发动机调速系统使用，核心作用是精准调控进入发动机气缸的燃油混合气流量，直接决定发动机不同工况下的动力输出稳定性与燃油经济性，在车用内燃机、小型通用动力机组的燃油供给回路中都有同类结构的应用场景。从实际工况适配来看，这类蝶阀需要承受进气回路的脉动压力冲击，同时要满足调速机构快速响应的动作要求，不能出现卡滞、开度滞后的问题，否则会直接导致发动机转速波动、怠速不稳甚至加速熄火的故障。

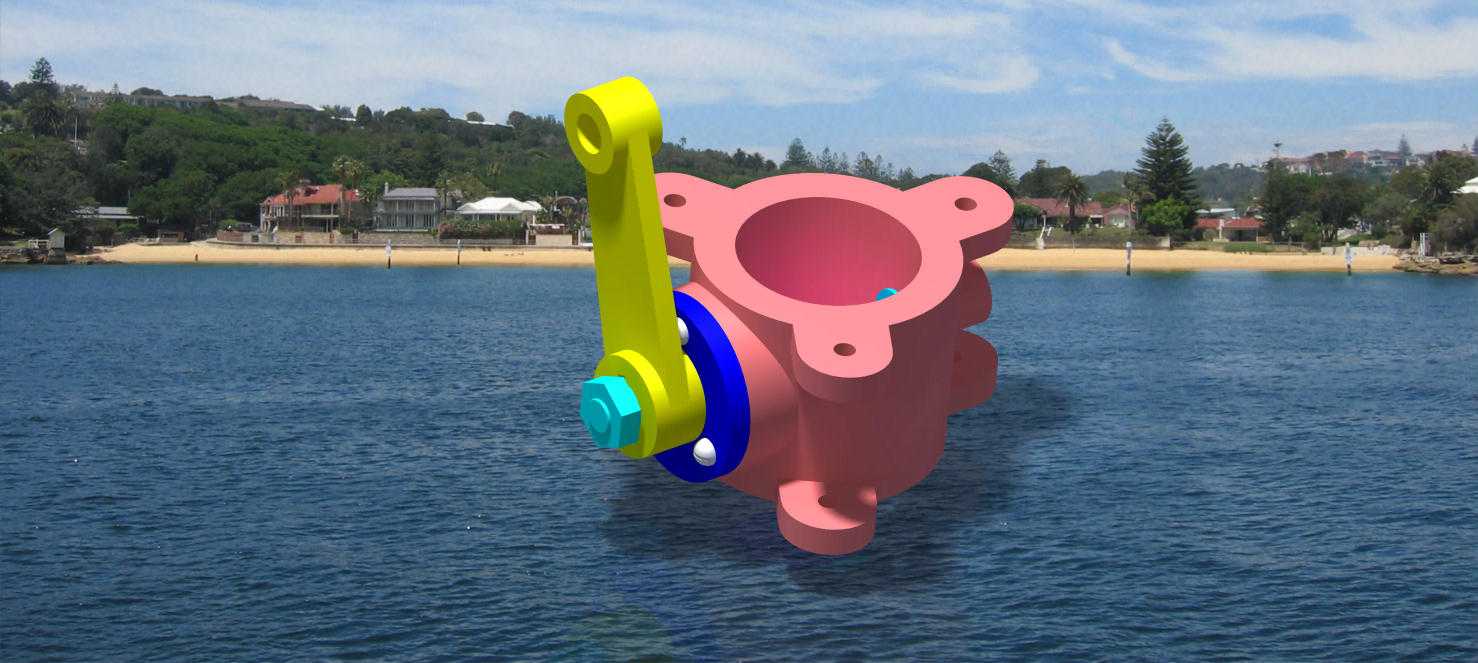

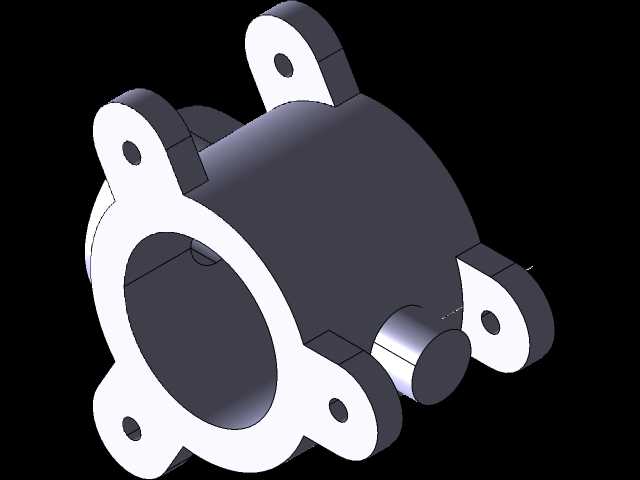

　　设计过程中首先围绕安装边界做了结构适配，阀体采用三耳式法兰安装结构，三个带通孔的连接耳沿阀体外周均匀分布，安装孔位的中心距、孔径尺寸完全匹配发动机进气歧管的对接接口，不需要额外做转接法兰就能直接装配，有效压缩了整个进气回路的轴向安装空间，避免和周边的线束、传感器、冷却管路产生干涉。阀体内腔做了圆滑过渡的流道设计，没有突兀的直角台阶，能减少混合气通过时的流阻损失，让气流进入气缸时更平顺，降低进气紊流对燃烧效率的负面影响。

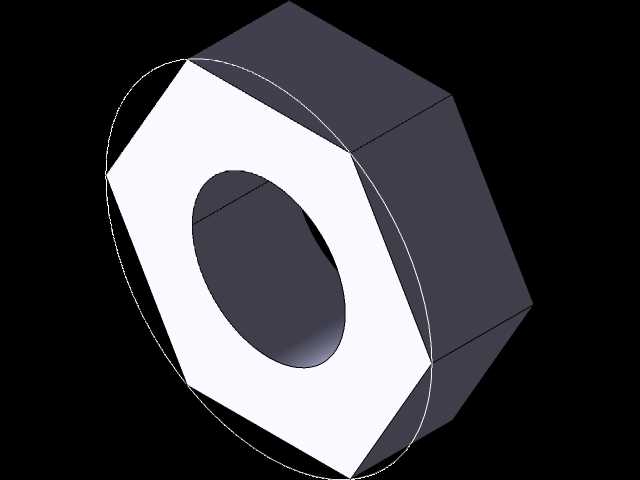

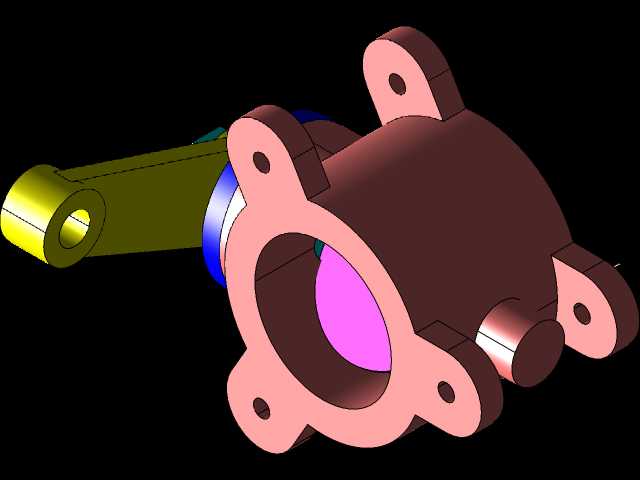

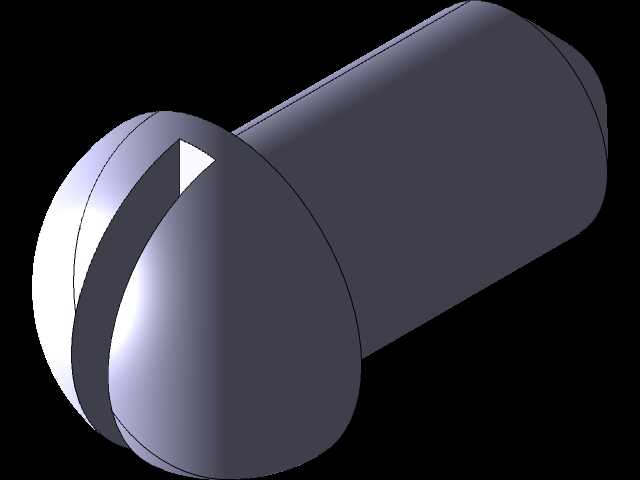

　　驱动侧的摇臂结构做了加长力臂设计，和调速执行器的拉杆直接对接，执行器输出的小幅度位移就能带动阀瓣完成0到90度的全行程转动，开度控制精度可以满足不同转速负荷下的混合气流量匹配要求。阀瓣的密封副采用软硬结合的结构，阀轴和阀体配合的位置设置了耐磨衬套，既可以减少长期往复转动带来的磨损量，延长部件的维护周期，也能避免混合气从轴端间隙泄漏，保证流量控制的准确性。阀轴端部的锁紧结构采用防松设计，配合轴向定位的挡圈结构，能承受发动机运行时的持续振动，不会出现阀瓣移位、松脱的问题。

　　整套模型包含完整的草图、单个零件结构与总装配关系，每个零件的配合公差都做了对应设置：转动配合位置预留了合理的间隙保证动作顺畅，密封配合位置设置了过盈量保证密封性能，安装对接位置的尺寸公差完全适配通用发动机进气系统的接口标准。在做结构验证的时候，还模拟了全开度下的流道通过面积，确认不同开度下的流量特性曲线和调速器的控制逻辑匹配，不会出现小开度时流量变化过于敏感、大开度时流量增益不足的问题。另外，阀体的外部结构做了加强筋布局，在不额外增加壁厚的前提下提升了整体结构强度，能承受进气回路的压力波动，同时控制了整体重量，符合车用部件轻量化的设计趋势。摇臂和阀轴的连接采用扁位定位结构，装配时不需要做额外的角度调整就能保证阀瓣初始开度的准确性，降低生产线的装配难度，也方便后期维护时的拆装作业。
