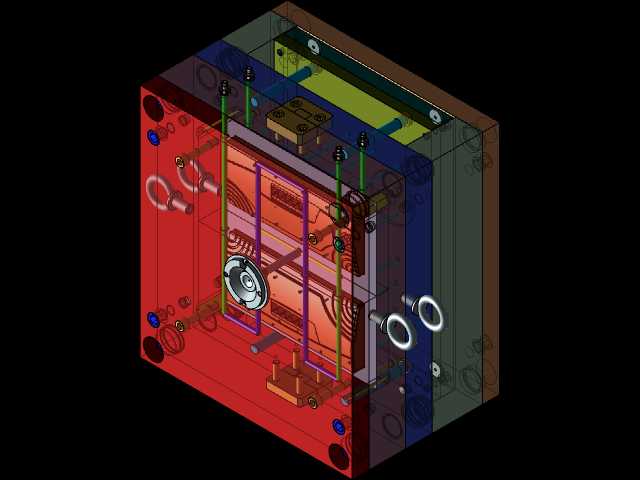

双板注塑模具内部结构三维设计方案

　　这套双板结构注塑成型模具，主要面向中小型塑胶壳体类零件的批量注塑生产场景，在消费电子外壳、家电小型结构件、日用塑胶配件的生产车间中应用广泛，匹配常规卧式注塑机的安装接口，可直接适配多数工厂现有成型设备的装夹规格，无需额外定制转接工装。从结构设计逻辑来看，整套模具采用经典的两板模开模逻辑，定模侧固定在注塑机的静模板安装位，动模侧随设备动模座完成开合模动作，开模过程中动定模沿导柱导向方向分离，浇注系统凝料会随产品一同留在动模侧，由顶出机构完成同步脱模，相比三板模结构，整体模架厚度更小，开模行程需求更低，适配锁模力120-200吨区间的通用注塑设备，能有效降低生产过程中的设备能耗与开合模辅助时长。模具内部的型腔采用整体嵌入式镶拼结构，

　　成型区域对应带中心装配孔的圆盘类塑胶件，型腔表面抛光精度达到镜面级要求，可直接满足透明PC或高光ABS材质的外观成型需求，避免后续二次抛光加工工序。冷却回路采用环绕式水路设计，在定模型腔板、动模型芯板内部分别布置独立的循环水流道，水路距离型腔壁的距离保持在12-15mm的合理区间，相邻水孔间距控制在3倍孔径左右，确保成型过程中型腔各区域温度均匀，将产品成型周期内的冷却时长压缩到合理范围，同时减少因冷却不均导致的产品翘曲、缩痕缺陷。导向定位系统采用四组精密导柱导套配合结构，导柱设置在动模侧，导套压入定模对应安装孔内，配合间隙控制在0.02mm以内，同时在型腔四周额外设置四组精定位块，合模过程中先由导柱完成初导向，

　　再由精定位块实现型腔的精准对位，避免长期生产过程中出现型腔错位、产品飞边超差的问题。顶出系统采用圆顶针与顶管结合的组合顶出方式，针对产品中心孔位设置顶管，保证孔位周边顶出受力均匀，产品外缘区域均匀布置直径6mm的圆顶针，顶针排布位置避开产品外观面与装配配合面，顶出过程中由顶板带动所有顶出元件同步动作，顶出行程预留15mm的安全余量，确保产品完全脱离型芯后再落下，不会出现顶出卡滞、产品顶白的问题。浇注系统采用侧浇口进料形式，浇口设置在产品外缘非外观区域，浇口截面尺寸经过成型流动模拟优化，可保证熔融塑胶在型腔内的填充平衡，填充过程中型腔内部的气体通过分型面与顶针间隙顺利排出，避免出现困气烧焦、填充不足的缺陷。

　　模具的安装边界尺寸完全符合标准模架的装夹规范，动定模侧的压板槽位置匹配常规注塑机的装夹压板尺寸，定位圈采用标准100mm直径规格，浇口套球面半径匹配注塑机喷嘴的通用尺寸，设备对接时无需额外修改接口参数。整套结构在设计时充分考虑了长期量产的维护便利性，所有易磨损的镶件、导套、顶针都采用标准件规格，出现磨损后可直接快速更换，无需整体拆卸模架，能有效减少生产线的停机维护时间，适配连续化批量生产的车间作业需求。
