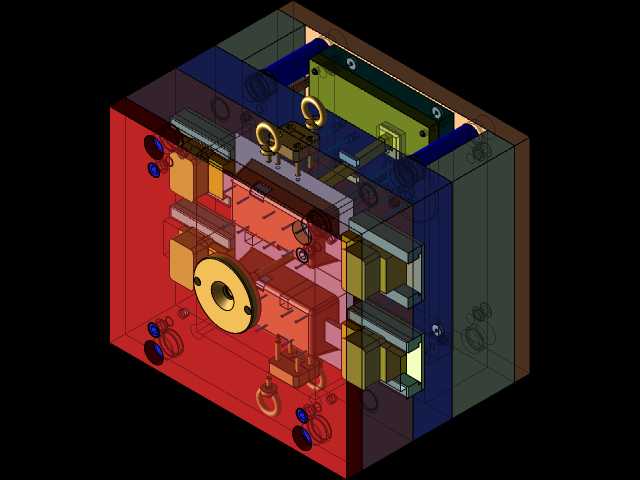

双板结构注塑模具三维结构设计

　　这套双板注塑模具的结构设计，完全围绕量产场景下的注塑成型工艺需求搭建，在日常的家电外壳、日用塑料件、小型工业塑料配件的批量生产场景中，这类双板结构模具是应用占比最高的模具类型之一，相比三板模结构，它的结构复杂度更低，加工装配难度小，后期维护成本也更可控，适配绝大多数不带针点浇口需求的注塑产品生产。从结构布局来看，整套模具的定模侧直接集成了型腔镶件与浇注流道，动模侧布置型芯、顶出机构与导向定位组件，模架采用标准模胚改制，所有安装孔位、导柱导套的配合公差都严格按照注塑模架的行业标准设定，安装时可直接适配对应锁模力规格的卧式注塑机，不需要额外做安装板的二次加工。设计过程中优先考虑了成型过程中的受力均衡性，型腔周围均匀布置了锁紧楔，

　　避免注塑过程中高压熔体导致的模腔偏移，冷却回路的排布沿着型腔轮廓做等距环绕，保证成型过程中模温均匀，减少塑件因为冷却不均产生的翘曲、缩痕缺陷。浇注系统采用侧浇口进料，浇口位置选在塑件的非外观面，成型后去除浇口的工作量小，不会在产品外观面留下明显痕迹，流道的截面尺寸根据塑件的熔体流动长度做了匹配，保证熔体填充时可以在设定的注塑压力下快速充满型腔，同时减少流道凝料的材料浪费。顶出系统采用顶针与顶板结合的顶出方式，顶针的排布位置对应塑件的加强筋、柱位等包紧力较大的区域，顶出过程中受力均匀，不会出现顶白、顶穿塑件的问题，回程杆配合弹簧做顶出复位，合模过程中可以精准回到初始位置，避免顶针与型腔发生碰撞。导向系统除了四角的标准导柱导套之外，

　　在型腔周围额外增设了精定位组件，保证合模过程中型芯与型腔的同轴度控制在0.02mm以内，避免长期生产过程中因为导柱磨损导致的产品错边、飞边问题。模具的整体安装边界完全适配常规200吨级卧式注塑机的拉杆间距、定位圈尺寸与顶出孔位置，吊装环的布置位置在模架的重心正上方，车间吊装上机时可以直接通过吊环起吊，不需要额外调整吊点位置，减少上机安装的调整时间。在排气设计上，型腔的分型面位置做了深度0.02mm的排气槽，熔体填充时型腔内的空气可以顺着排气槽快速排出，避免产品出现困气、烧焦的缺陷，所有滑动配合的部件比如导柱、顶针、回程杆都预留了合适的配合间隙，同时设计了润滑槽，日常生产维护时可以定期加注润滑脂，减少部件磨损，延长模具的整体使用寿命。

　　这套结构的模具在实际生产中适配PP、ABS、PC等多种常用热塑性塑料的成型，换产时只需要更换对应的型腔型芯镶件，模架部分可以重复利用，大幅降低中小批量塑件生产的模具投入成本，结构上没有多余的复杂机构，生产过程中故障点少，对于车间的模具维护人员来说，日常的保养、故障排查都非常便捷，不需要掌握特殊的复杂模具调试技巧，普通的注塑调机人员就可以完成上机后的参数调试工作。
