连接器芯腔注塑模具结构设计方案

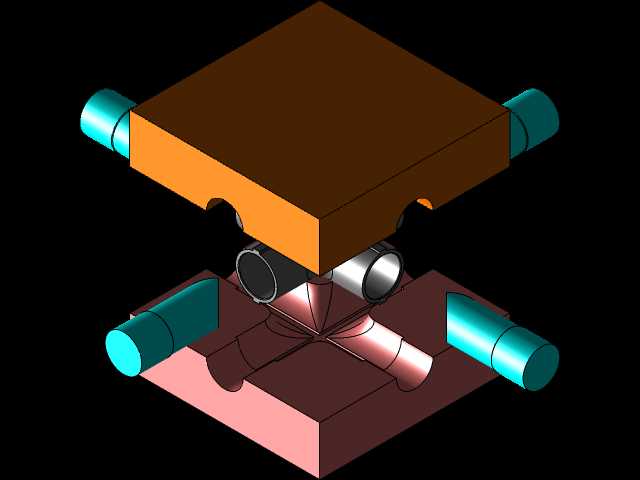

　　这套模具针对通讯类连接器的芯腔塑件设计，这类塑件是电子连接器内部实现端子定位、绝缘分隔的核心结构件，广泛应用在工业控制接插件、车载通讯连接器、消费电子线束接口的量产场景中，塑件本身有多个侧向的通孔与异形内凹结构，对成型精度和脱模顺畅度要求较高，一旦出现飞边或者成型变形，会直接导致后续端子装配卡滞、接触不良等功能性问题。从结构布局来看，这套模具采用了一模一腔的排布方式，模架选用标准的两板模基础结构，针对塑件四个方向的侧向孔位，分别设置了四组侧向抽芯机构，抽芯滑块采用斜导柱驱动的结构，滑块与模架的配合面设计了耐磨镶块，减少长期量产过程中的滑动磨损，保证抽芯位置的尺寸稳定性。冷却系统的排布围绕型腔与型芯的核心成型区域展开，

　　在上下模的模板内部钻设了循环冷却水道，同时在侧向抽芯的滑块内部也设置了独立的冷却回路，避免滑块区域因为冷却不均导致塑件局部收缩不一致，出现翘曲或者尺寸超差的问题。浇注系统的设计上，采用了侧浇口进料的方式，浇口位置设置在塑件的非外观非装配面，避免浇口痕迹影响后续的装配工序，流道截面采用圆形设计，减少熔体充模过程中的压力损失，保证熔体能够快速均匀填充到型腔的各个角落，尤其是芯腔内部的窄槽与薄壁区域，避免出现缺胶、熔接痕等成型缺陷。脱模机构采用顶杆顶出的组合方式，顶杆的排布位置避开了塑件的装配定位面与薄壁易变形区域，在塑件的加强筋与厚壁位置均匀布置顶杆，保证顶出过程中塑件受力均匀，不会出现顶白、顶穿或者顶出变形的问题。在设计过程中，

　　首先需要核对塑件的所有尺寸公差要求，尤其是芯腔内部的端子安装槽位尺寸，需要预留合适的成型收缩率，针对连接器常用的PBT或者PA类工程塑料，收缩率取值需要结合材料的玻纤含量做调整，玻纤含量越高的材料，成型收缩率越小，同时需要考虑材料流动方向与垂直流动方向的收缩率差异，避免成型后塑件出现各向异性的变形。侧向抽芯机构的行程设计需要满足塑件侧向孔位的脱模距离要求，抽芯行程要比侧向孔的深度多出3到5毫米的安全余量，避免合模过程中滑块与型芯发生碰撞，同时滑块的定位装置采用弹簧加挡块的结构，保证开模后滑块能够停在确定的位置，不会因为滑块移位导致合模时损坏模具零件。模具的导向系统采用标准的导柱导套结构，在动定模之间设置四组导柱导套，

　　同时在侧向抽芯的滑块与模板之间也设置了导向压条，保证滑块滑动过程平稳无卡滞，压条与滑块的配合间隙控制在0.02毫米以内，既保证滑动顺畅，又避免飞边进入滑块配合面导致抽芯卡滞。排气系统的设计上，在型腔的熔体填充末端、侧向抽芯的拼合面位置都开设了深度0.02毫米的排气槽，排气槽的宽度根据填充区域的大小设置在5到10毫米之间，保证充模过程中型腔内的空气能够顺利排出，避免出现困气导致的烧焦、缺胶等问题。在安装边界方面，这套模具的外形尺寸适配常用的120吨到160吨规格的卧式注塑机，模架的长宽尺寸符合注塑机的拉杆间距要求，定位圈尺寸采用标准的100毫米直径规格，浇口套的球面半径与注塑机喷嘴的球面半径匹配，保证注塑过程中不会出现溢料问题，顶出孔的位置与注塑机的顶杆位置对应，不需要额外加装顶出延长杆就可以实现正常顶出动作。日常量产过程中，需要定期检查滑块配合面的润滑情况，导柱导套定期加注润滑脂，冷却水道定期清理水垢，保证冷却效率稳定，这样才能长期保证塑件的成型精度，满足连接器零件的批量生产要求。
