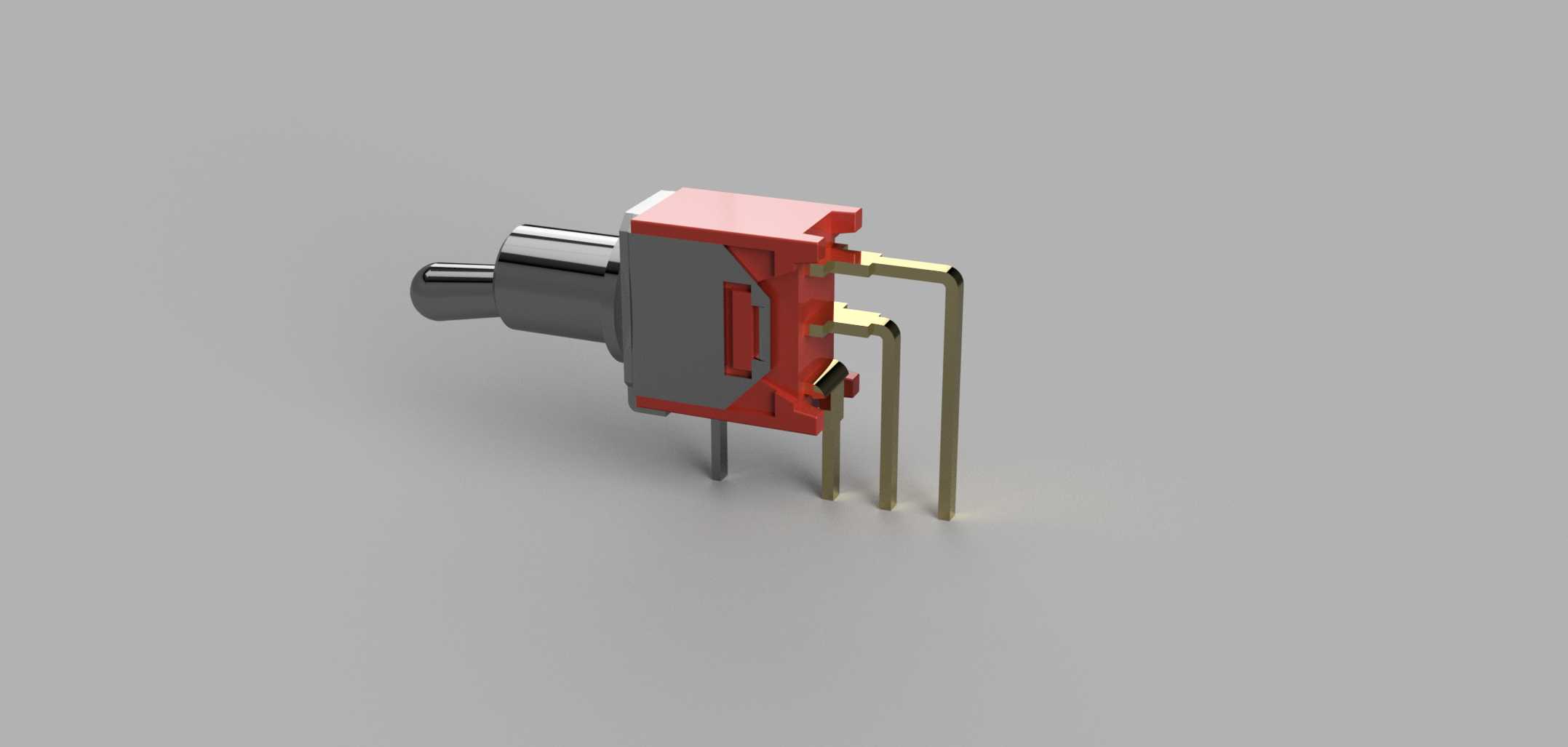

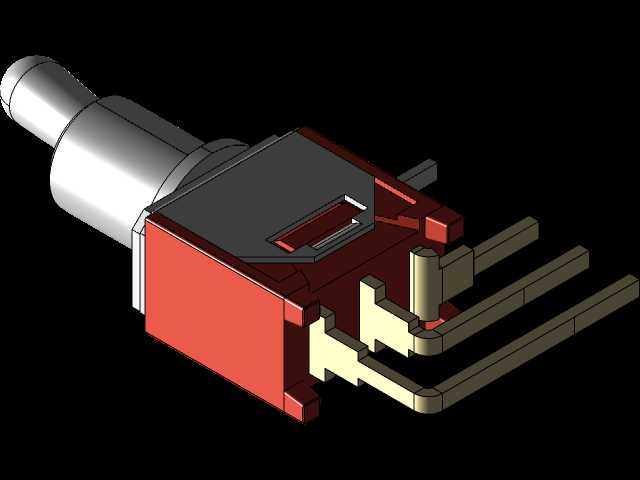

弯脚卧式侧拨TS-41L拨动开关结构

　　在消费电子、小型工控终端、便携检测设备的板级电路设计里，这类弯脚侧拨的拨动开关是板上人机交互回路里最常见的通断切换元件，常被布置在PCB板边缘靠近设备外壳开孔的位置，用来实现电源通断、功能档位切换、信号通路选通这类基础操作，相比轻触按键它有明确的档位保持力，不会因为设备运输过程中的轻微震动出现误触发，操作时的段落反馈清晰，用户不需要额外看档位标识就能靠手感判断开关是否拨到位。从结构设计上看，这款开关采用红塑基座搭配金属外壳包边的结构，基座部分用耐高温的工程塑料注塑成型，能够耐受波峰焊、回流焊过程中的短时高温，不会出现基座变形、引脚移位的问题，金属外壳一方面可以提升整体结构强度，避免装配过程中受力开裂，

　　另一方面也能起到一定的电磁屏蔽作用，减少开关通断瞬间的火花对外围敏感电路的干扰。引脚采用90度弯脚设计，属于卧式贴装/插装的结构形式，安装时开关主体平行于PCB板面，不需要在板上预留过高的垂直空间，特别适合内部堆叠紧凑的薄型设备，比如手持测温仪、小型蓝牙模块、便携数据采集终端这类对内部垂直空间有严格限制的产品，弯脚的长度和折弯角度经过精准设计，插装时能够顺利穿过PCB对应的安装孔，焊接后引脚与焊盘的贴合度好，不容易出现虚焊、假焊的问题，三个引脚的间距符合常规板级设计的孔位标准，设计PCB封装时不需要额外调整孔位参数，可以直接套用通用的弯脚拨动开关封装尺寸做微调。操作拨杆采用圆柱形金属端头，端头做了圆角钝化处理，

　　用户拨动时不会有尖锐的刮手感，拨杆的行程控制在合理范围内，从一个档位拨到另一个档位的行程不会过长导致操作费力，也不会因为行程过短出现档位切换不清晰的问题，内部的接触簧片采用弹性铜材镀金处理，接触电阻低，长期使用也不容易出现氧化接触不良的问题，能够保证小信号回路的通断可靠性，额定负载下的通断寿命能够满足常规消费电子和工业便携设备的使用周期要求。做三维建模的时候，需要重点关注几个安装边界尺寸：首先是拨杆突出基座的长度，这个尺寸直接决定了设备外壳上需要开的拨杆让位孔大小，以及外壳内壁到PCB板面的安装距离，如果让位孔开得太小或者安装距离计算偏差，就会出现拨杆被外壳卡住无法拨动的问题；其次是弯脚的折弯位置和引脚伸出长度，

　　这个尺寸关系到PCB安装孔的定位，如果孔位和引脚位置不匹配，装配时强行插装会导致引脚变形，甚至把基座撑裂；还有就是开关整体的宽度和厚度，在做板上元件堆叠的时候，要预留足够的周边空间，避免和旁边的电容、接插件等元件出现干涉，尤其是拨杆活动的路径上，不能布置过高的元件，否则会挡住拨杆的活动行程。这类开关在实际选型应用的时候，还要结合使用场景考虑防护问题，如果是用在多尘、潮湿的户外设备里，需要在外壳的拨杆让位位置加装防水胶帽，这款开关本身的基座和外壳配合缝隙比较小，搭配胶帽之后能够达到基础的防尘防水要求，不需要额外做复杂的密封结构。在做整机结构校核的时候，还要考虑拨杆的操作力，这款开关的拨动力度设计在适中的区间，既不会因为力度太轻容易误碰，也不会因为力度太大导致操作费劲，适合需要频繁切换档位的操作场景，比如小型测试仪器的量程切换、便携音箱的功能切换这类场景。建模过程中对内部簧片的结构做了简化处理，保留了外部装配需要的所有关键尺寸，包括基座的定位凸点、外壳的卡扣结构、引脚的成型角度，结构工程师在做整机装配设计的时候，可以直接调用这个模型做干涉检查，不需要再手动测绘样品尺寸，能够节省大量的测绘和建模时间，也能避免手动测绘带来的尺寸误差，导致后续开模或者打样的时候出现装配问题。
