24mm规格15mm滚花轴阿尔法电位计结构

　　在消费类电子、小型工控设备、音频调控装置的电路设计环节里，旋转式电位计始终是实现信号幅值调节、参数阈值微调的核心被动元件，这类元件的安装适配性、操作手感、引脚布局合理性，会直接影响整机组装效率与终端用户的实际使用体验。本次呈现的这款电位计，主体基座直径控制在24mm，属于中小功率调节场景下的通用规格，适配绝大多数桌面型设备、手持检测仪器、小型音频功放的面板安装开孔尺寸，不需要额外定制转接结构就能完成面板固定。

　　从结构设计逻辑来看，这款电位计采用金属基座搭配绝缘端子座的组合方案，金属基座承担转轴支撑、外壳屏蔽、安装定位的多重作用，能有效降低外界电磁干扰对电阻体信号输出的影响，同时金属材质的基座在长期旋转操作下不易出现形变磨损，能保证转轴的同轴度稳定，避免长期使用后出现调节卡顿、阻值跳变的问题。伸出的调节轴长度为15mm，轴身表面做了滚花处理，这种设计一方面是在安装调节旋钮时，不需要额外打顶丝就能依靠滚花的咬合摩擦力带动旋钮同步旋转，避免旋钮与转轴之间出现打滑空转的情况；另一方面滚花结构也能在无旋钮的调试场景下，方便操作人员直接用手指拧动转轴完成参数调试，增大接触摩擦力减少操作滑脱。

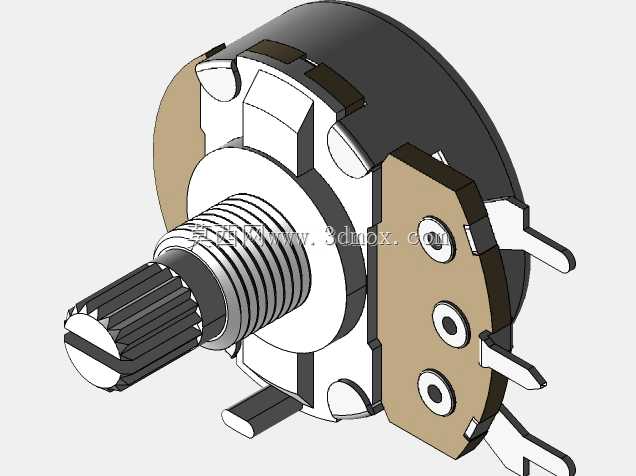

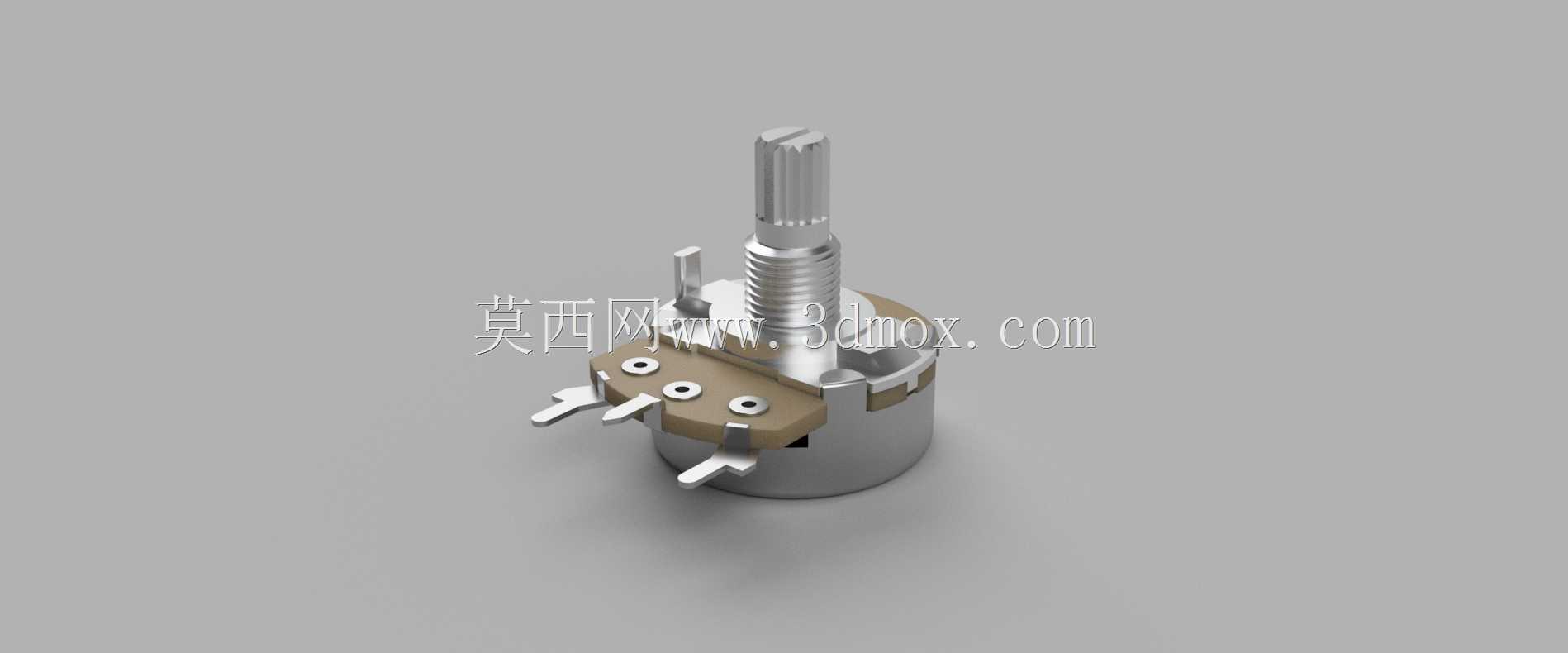

　　引脚部分采用PCB直插式布局，三个固定引脚的间距按照常规PCB板载元件的焊盘间距设计，能够直接对应PCB上预留的安装孔位，过波峰焊或者手工焊接都能完成固定，不需要额外飞线连接，能大幅降低组装环节的接线工作量，同时直插引脚的结构也能让电位计在焊接完成后与PCB板形成稳定的机械连接，配合基座上预留的PCB支架固定位，能进一步提升元件在板上的抗振性能，即便是在有小幅振动的移动设备使用场景下，也不会出现引脚脱焊、元件移位的问题。

　　实际选型应用中，这类电位计常被用于音频设备的音量调节、小型电源的输出电压微调、工控面板的参数阈值设定、玩具模型的动力输出调节等场景，24mm的基座尺寸既不会占用过多的面板与PCB板空间，也能提供足够的旋转调节行程，实现较为精细的参数调整。设计建模过程中，重点还原了转轴与基座的配合间隙、引脚的伸出长度与折弯角度、安装定位缺口的位置尺寸，这些细节都是结构设计人员在做整机布局时需要重点核对的安装边界参数：比如面板开孔的直径需要匹配基座的安装螺纹尺寸，转轴伸出面板的高度要结合旋钮的安装深度做匹配，PCB上的焊盘位置要严格对应三个引脚的坐标，避免出现安装干涉、引脚无法插入焊盘的问题。

　　不同于贴片式的微型电位计，这款带长转轴的电位计更适合需要面板外露调节的使用场景，金属螺纹基座可以通过配套的锁紧螺母从面板外侧完成固定，安装后结构稳定，调节时的旋转阻尼感均匀，从最小阻值到最大阻值的旋转角度符合常规线性电位计的行程范围，能够给使用者提供清晰的调节反馈。在做三维结构适配时，还需要注意电位计背部引脚与PCB板上其他元件的安全间距，避免引脚与周边的电容、电阻等元件出现接触短路，同时预留出焊接操作的空间，方便生产环节的组装作业。
